Messaggio di errore per irrigidimenti non definiti nei pannelli irrigiditi

Se gli irrigidimenti che poggiano nel pannello non sono definiti esplicitamente come irrigidimenti, appare il messaggio mostrato nell'immagine 01.

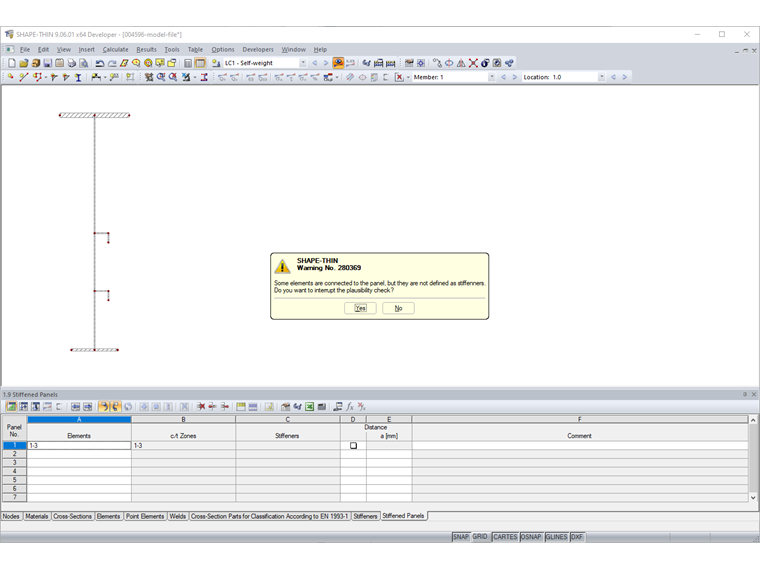

1 Messaggio di errore "Alcuni elementi sono collegati al pannello di instabilità, ma non sono definiti come irrigidimenti."

Die Steifen sind in Tabelle "1.8 Beulsteifen" bzw. im Dialog "Neue Beulsteife" zu definieren (Bild 02). Es sind die Elemente anzugeben, die zur Steife gehören. Bei Winkeln, Trapezsteifen etc. wird die Beulsteife durch mehrere Elemente abgebildet. Falls die Beulsteife ein Profil aus der Querschnittsbibliothek darstellt, ist dieses zunächst in seine Elemente zu zerlegen.

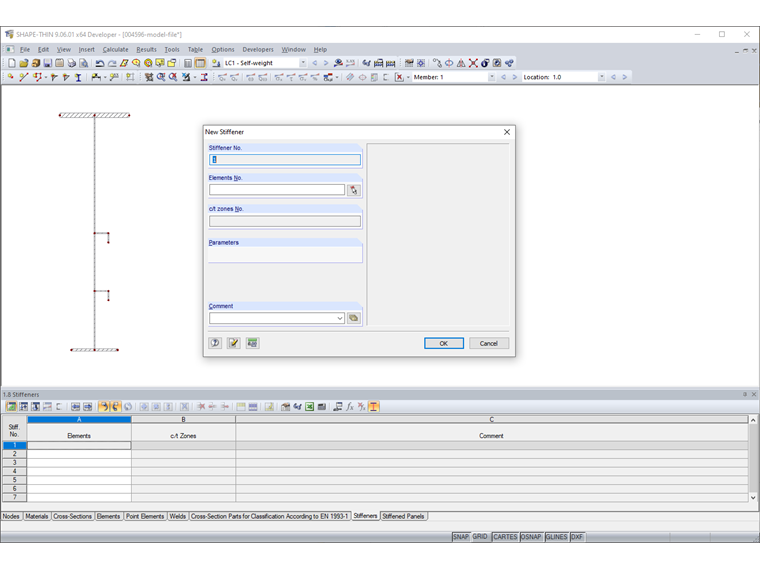

2 Immissione di irrigidimenti nella finestra di dialogo e nella tabella

Das im Bild 03 dargestellte Beulfeld beinhaltet die Elemente 1 bis 3. Die Elemente 8, 9 und 10, 11 sind mit dem Beulfeld verbunden. Diese sind jedoch nicht als Steifen definiert, sodass die im Bild 01 dargestellte Meldung ausgegeben wird. Die Elemente 8, 9 sowie 10, 11 sind in Tabelle "1.8 Beulsteifen" oder im Dialog "Neue Beulsteife" als Beulsteifen zu definieren (Bild 04).

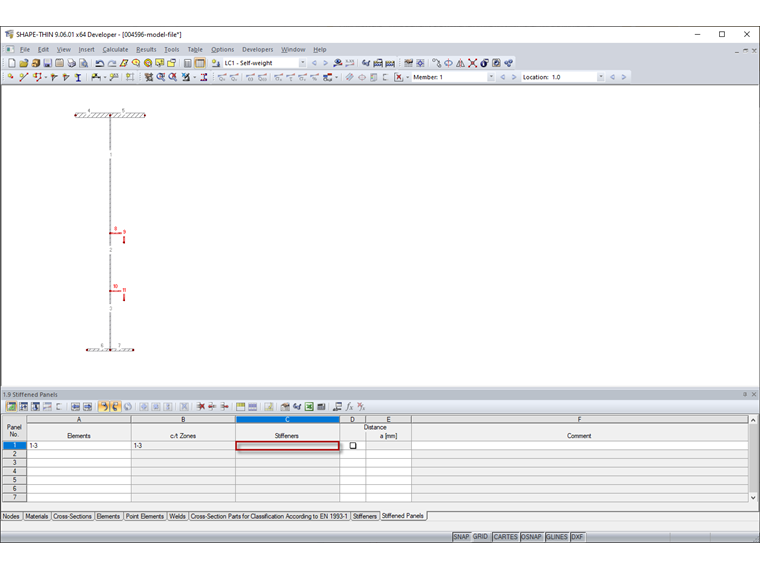

3 pannello

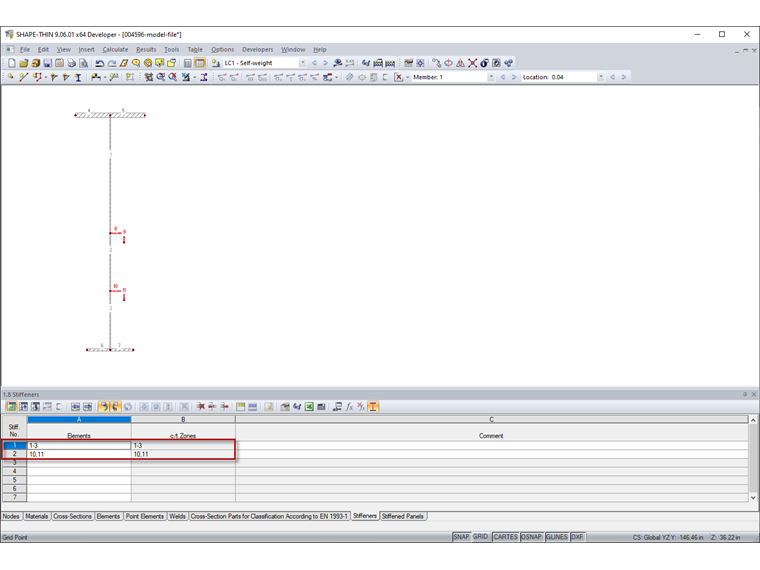

4 irrigidimenti
