Chybějící podpora hraniční c/t-oblasti ve vyztužených polích boulení

Pole musí být podepřené na začátku a na konci, tzn. musí být opatřené podporou. Pokud tomu tak není, zobrazí se hlášení uvedené na Obrázku 01.

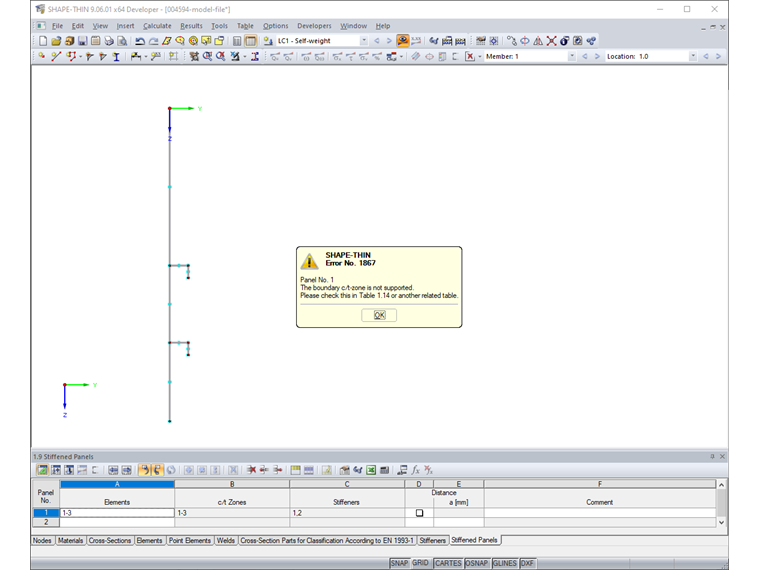

1 Chybové hlášení "Krajní c/t-část není podepřena."

Pokud existuje volný okraj, je nutné podporu přidat ručně. Podporu lze zadat v Tabulce "1.7 Části průřezu pro zatřídění podle EN 1993-1" ve sloupcích C a D, nebo v dialogu "Upravit c/t-část" (Obrázek 02).

2 Podepření v dialogu a v tabulce (vyznačeno červeně)

Pole znázorněné na Obrázku 03 obsahuje prvky 1 až 3. Prvky však nemají na volných koncích žádnou podporu (na obrázku 04 je označeno červeně), a proto se zobrazí chybové hlášení znázorněné na obrázku 01. Aby bylo možné provést výpočet, je nutné podpory ještě doplnit (Obrázek 05). Na postup je možné se podívat v připojeném videu.

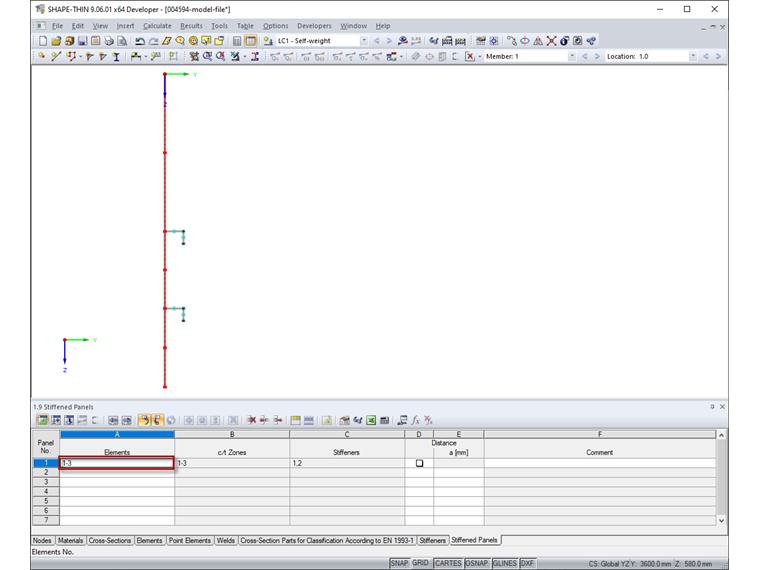

3 Panel

4 Chybějící podepření na volných okrajích

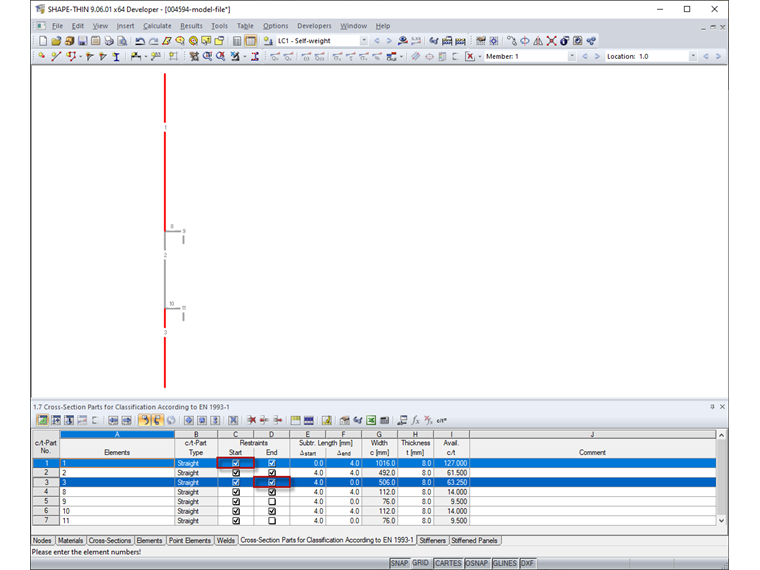

5 Přidané podepření na volných okrajích
