Ich erhalte bei der Berechnung eines längs ausgesteiften Beulfeldes die Meldung, dass der c/t-Randbereich des Beulfeldes nicht gestützt ist. Was ist zu tun?

Q: Ich erhalte bei der Berechnung eines längs ausgesteiften Beulfeldes die Meldung, dass der c/t-Randbereich des Beulfeldes nicht gestützt ist. Was ist zu tun?

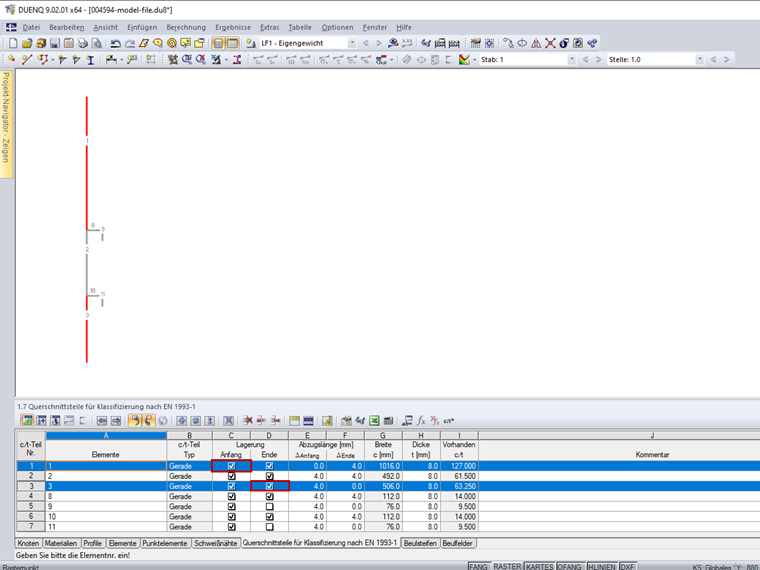

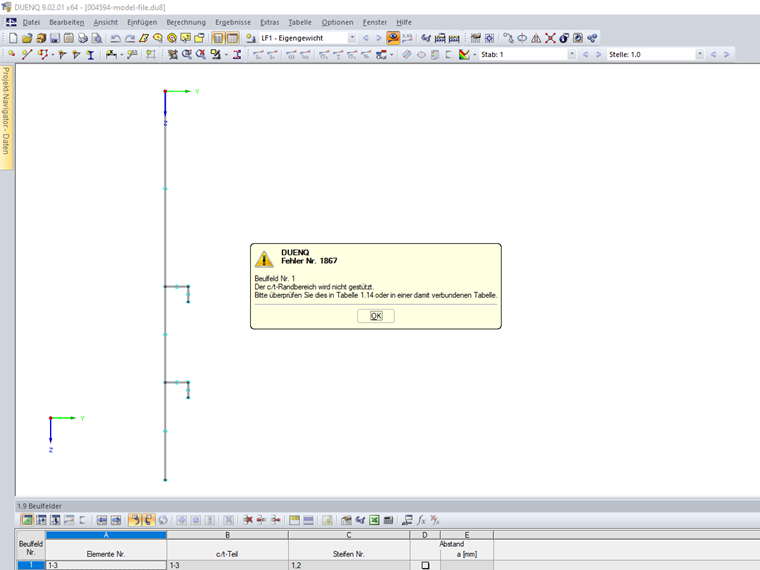

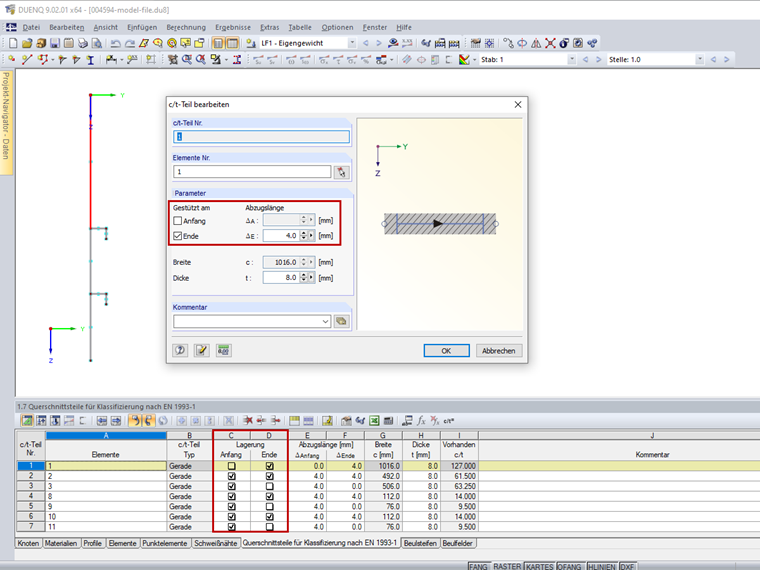

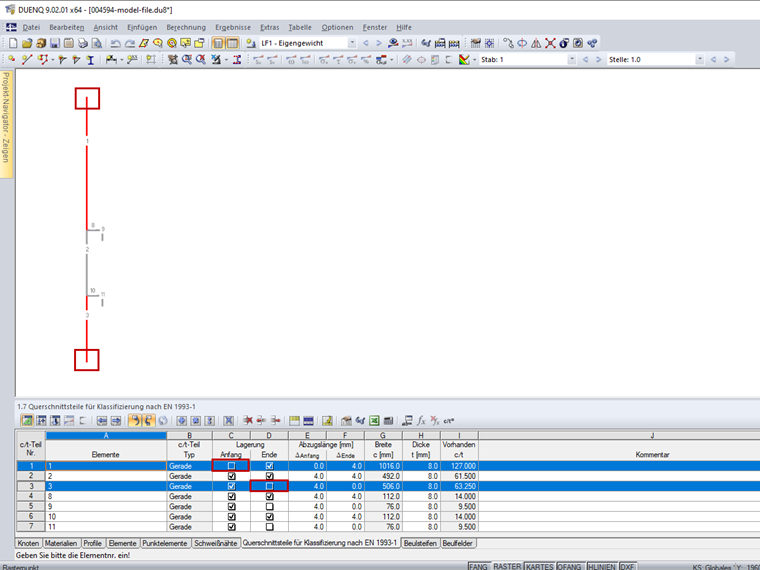

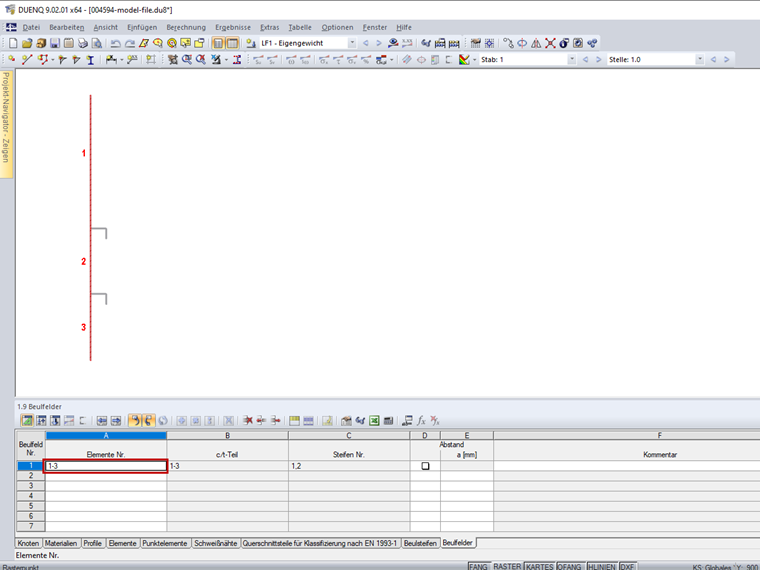

Das Beulfeld muss an seinem Anfang und Ende gestützt, d. h. mit einer Lagerung versehen sein. Ist dies nicht der Fall, so erscheint die im Bild 01 dargestellte Meldung.Sollte ein freier Rand vorliegen, so ist die Lagerung manuell zu ergänzen. Die Lagerung kann in Tabelle "1.7 Querschnittsteile für Klassifizierung nach EN 1993-1" in den Spalten C und D oder im Dialog "c/t-Teil bearbeiten" (Bild 02) angegeben werden.Das im Bild 03 dargestellte Beulfeld beinhaltet die Elemente 1 bis 3. Die Elemente haben an ihren freien Enden jedoch keine Lagerung (im Bild 04 rot markiert), sodass die im Bild 01 dargestellte Fehlermeldung ausgegeben wird. Die Lagerung ist zu ergänzen (Bild 05), damit eine Berechnung möglich ist. Dies wird auch im Video gezeigt.
