Appui manquant de la zone c/t de contour dans les plaques avec raidisseurs longitudinaux

Le panneau doit être supporté à ses extrémités, ce qui signifie qu'un appui est requis ici. Sinon, le message d'erreur de la Figure 01 s'affiche.

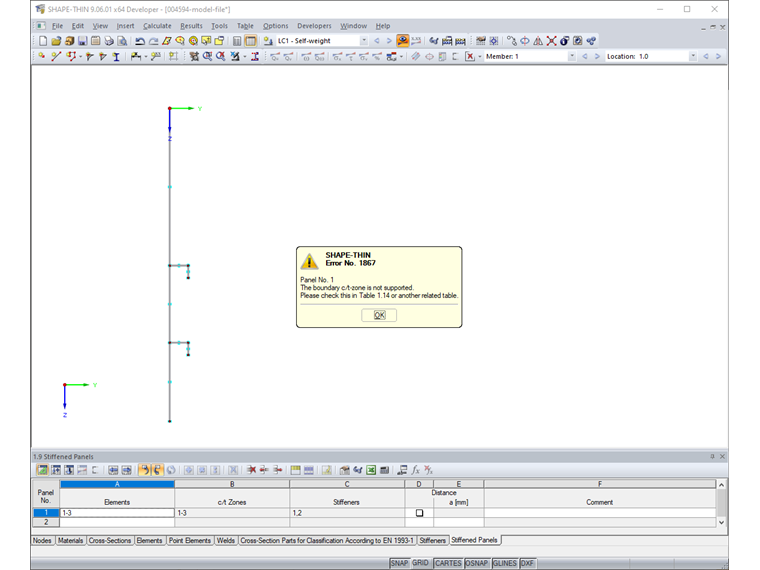

1 Message d'erreur « La zone de contour c/t n'est pas supportée. »

S'il y a un bord libre, ajoutez l'appui manuellement. L'appui peut être défini dans les colonnes C et D du tableau « 1.7 Parties de la section pour la classification selon l'EN 1993-1 » ou dans la boîte de dialogue « Modifier la partie c/t » (Figure 02).

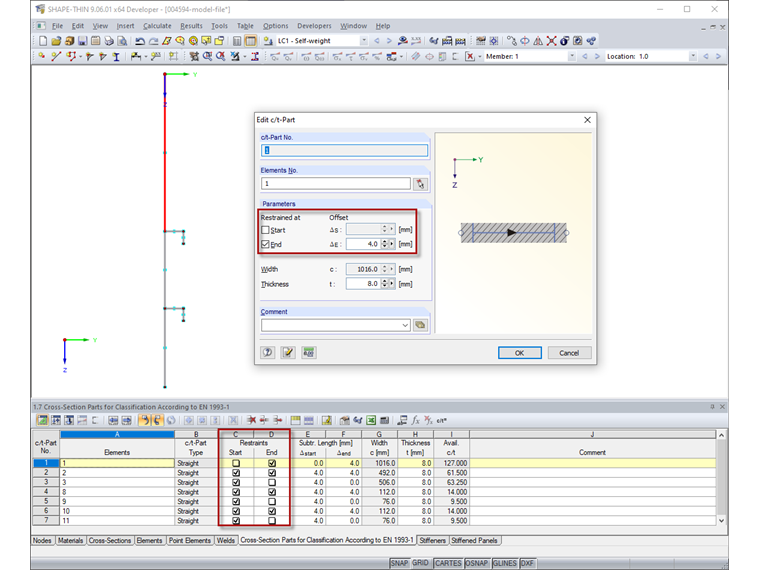

2 Assistance dans la boîte de dialogue et le tableau (marqués en rouge)

Le panneau représenté sur la Figure 03 inclut les éléments 1 à 3. Cependant, les éléments n'ayant pas d'appui à leurs extrémités libres (en rouge sur la Figure 04), le message d'erreur affiché sur la Figure 01 apparaît. L'appui doit être ajouté (Figure 05) pour permettre le calcul. Cette opération est expliquée dans la vidéo.

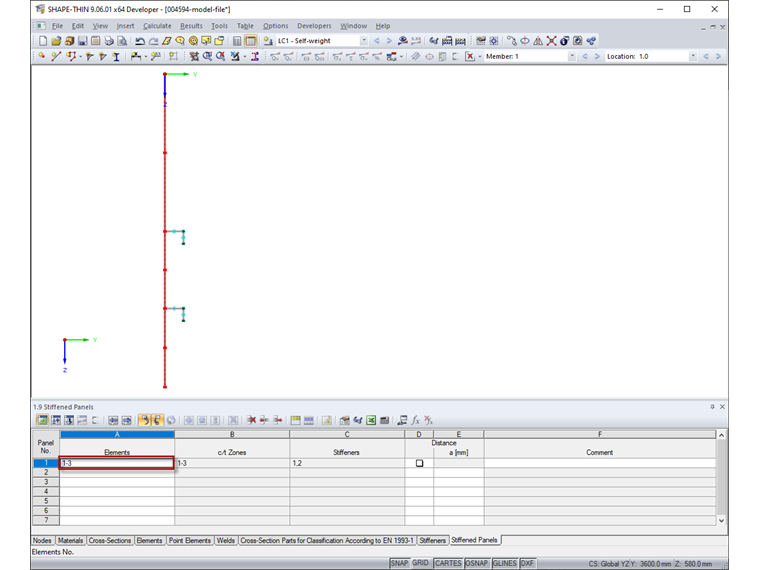

3 Panneau

4 Appui manquant aux bords libres

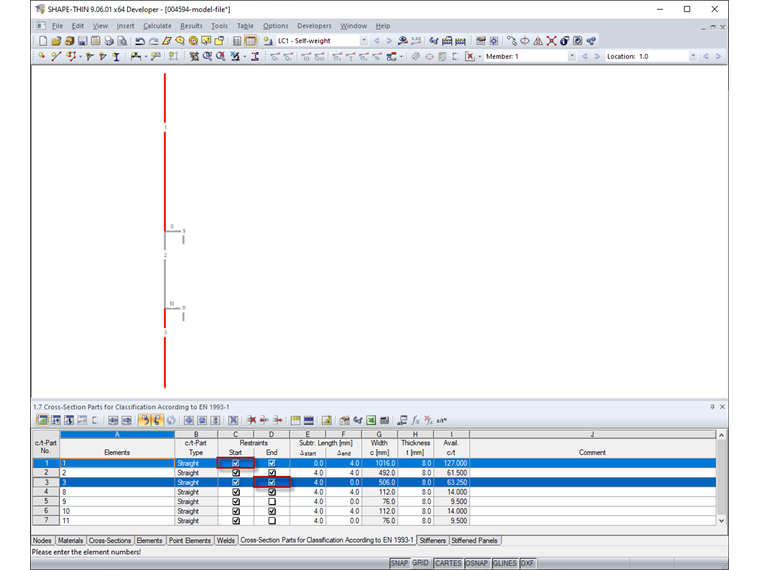

5 Ajout de l'appui aux bords libres
