Spojení vzpěrných výztuh a pole boulení ve výpočtu

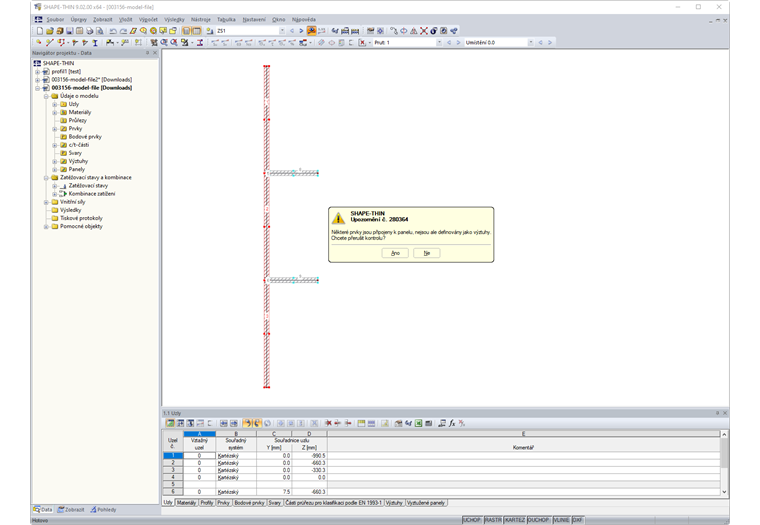

1 Upozornění

V průřezu znázorněném na Obrázku 2 jsou prvky č. 8 a 9 jsou definovány jako výztuhy proti boulení a jsou připojené k oblasti boulení nulovým prvkem č. 5 nebo 6 (tloušťka t = 0 mm).

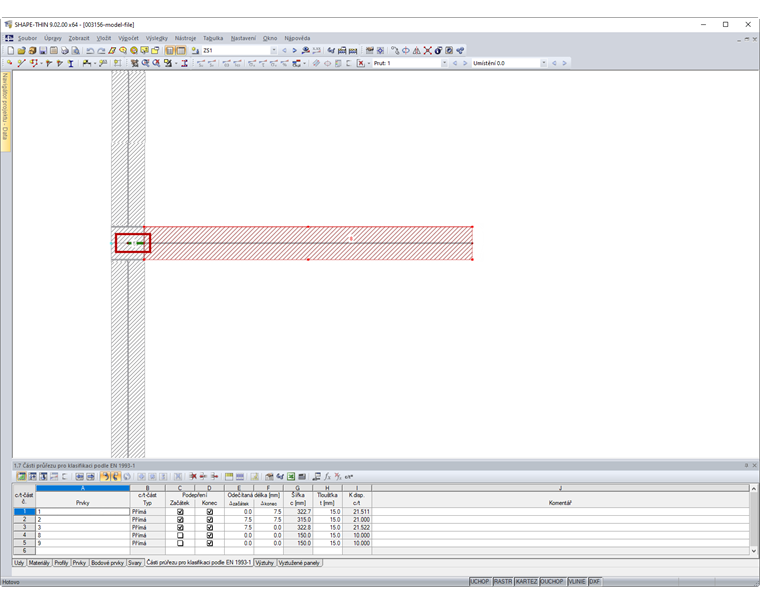

2 Výztuha s nulovým prvkem připojeným k poli boulení

Výztuhy proti boulení je třeba spojit s "normálními" prvky (tloušťka t 0 mm). Zde je možné například smazat nulové prvky č. 5 a 6 a prvky č. 8 a 9 přímo napijit na pole boulení (Obrázek 3).

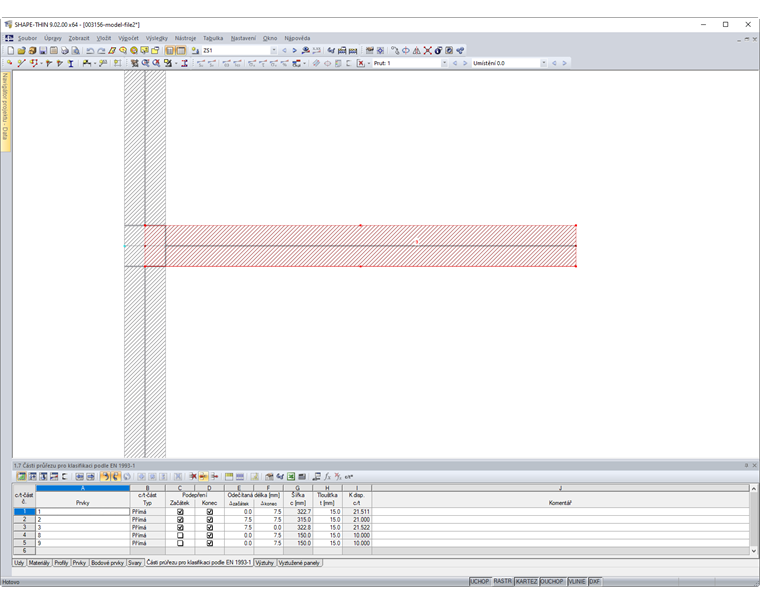

3 Přímé připojení výztuhy k poli boulení
