Collegamento di irrigidimenti instabili e pannello di instabilità nel calcolo

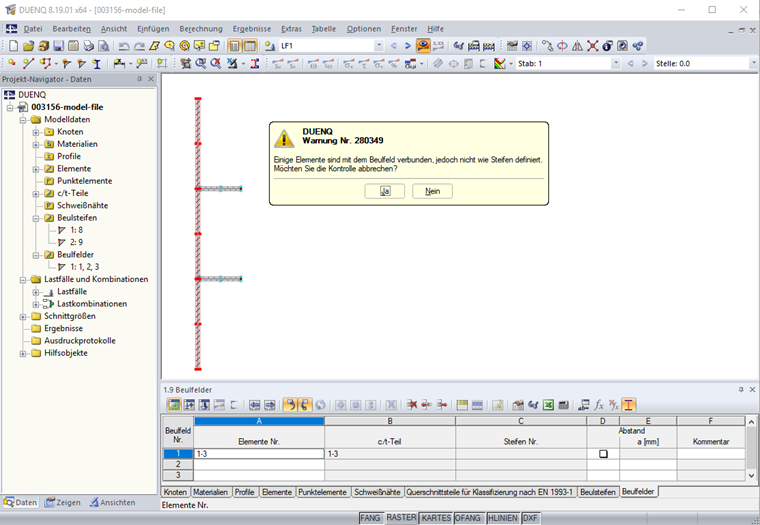

Durante il calcolo, ricevo un avviso che alcuni elementi sono collegati al pannello di instabilità, ma non sono definiti come irrigidimenti (vedi Figura 01). Cosa posso fare?


Risposta:

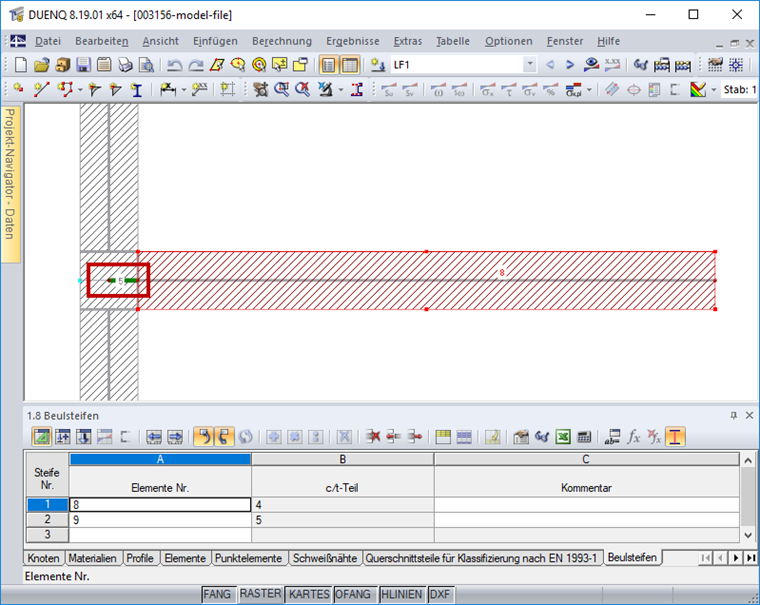

Nella sezione trasversale mostrata nell'immagine 02, le aste nr. 8 e 9 sono definite come irrigidimenti instabili e collegate al pannello instabile con l'elemento nullo nr. 5 o nr. 6 (spessore t = 0 mm).

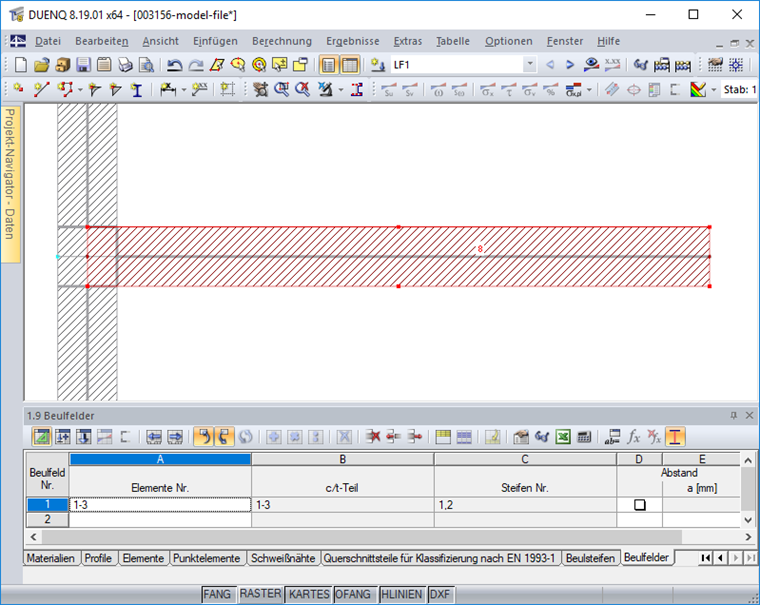

Beulsteifen müssen mit dem Beulfeld mit "normalen" Elementen (Dicke t > 0 mm) verbunden werden. Hier können beispielsweise die Nullelemente Nr. 5 und 6 gelöscht und die Element Nr. 8 und 9 direkt an das Beulfeld angeschlossen werden (Bild 3).


Autore

La signora von Bloh fornisce supporto tecnico per i nostri clienti ed è responsabile dello sviluppo del programma SHAPE‑THIN e delle strutture in acciaio e alluminio.
