结构表格

应力-应变验算的利用率列在表格中。 它们是按特定标准进行排序的。

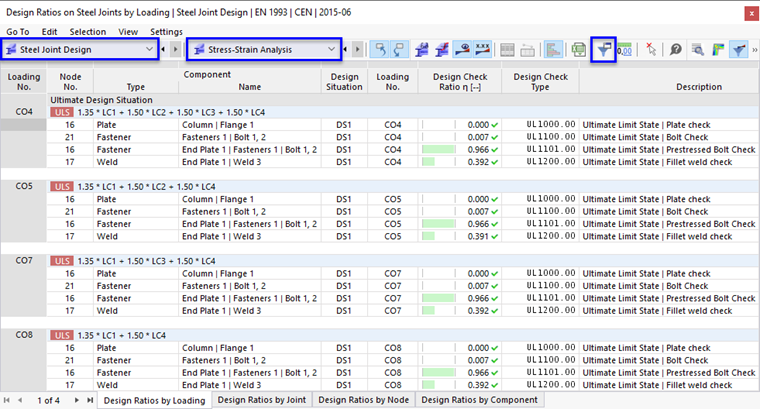

“钢结构节点的利用率”表格

结果表管理器

在“结果表管理器”中管理着表格及其详细信息。 点击 表格工具栏上的按钮将其打开（见图'钢结构节点利用率表'）。

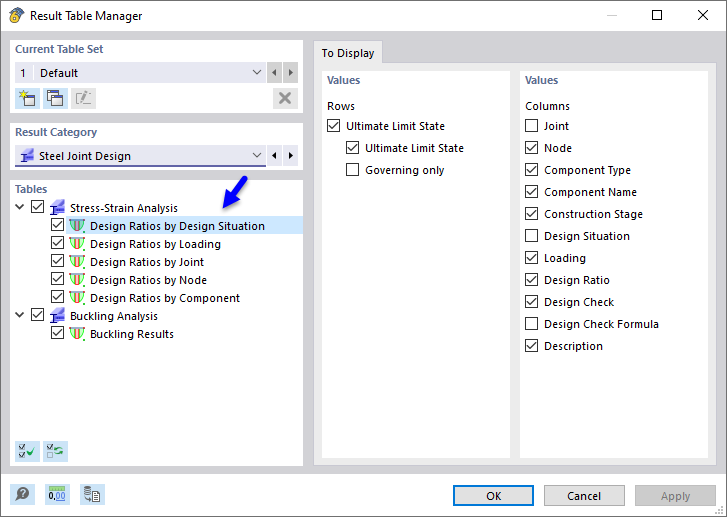

结果表管理器

请检查是否激活了按设计状况排列的利用率表。 如果没有显示该选项，那么您可以通过该选项快速查看结果。 但它是无关紧要的，因为稳定性分析尚未激活 承载能力极限状态 设计配置。

默认情况下，行和列显示的是相应的数值。 点击确定关闭对话框。

应力-应变验算利用率

在“利用率 - 按设计状况”表中显示了用于定义的钢结构节点的每种组件类型的最大设计利用率。 “设计荷载比”列中的值是现有承载力设计值与相应承载力设计值的比值。

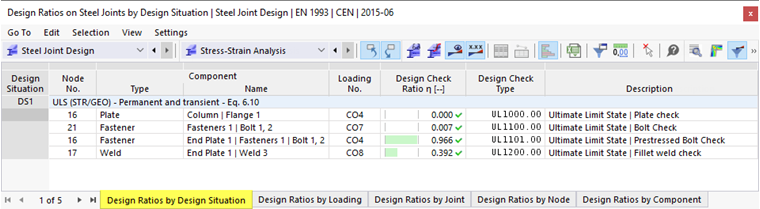

利用率（按设计状况）

在“设计利用率”中列出了每种钢结构节点的最大利用率。 它们代表了板件、紧固件和焊缝计算的承载力的各种设计验算。

如果想要查看每个设计节点的结果，那么首先要选择按节点排列利用率表格。

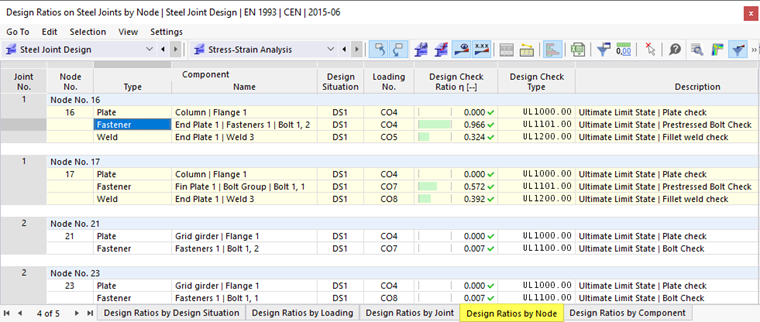

利用率（按节点）

结果详细信息

在表格中，结果会用数字标记。 例如为“UL1200.00”表示角焊缝验算。 计算节点编号17. 选择该线(1)。

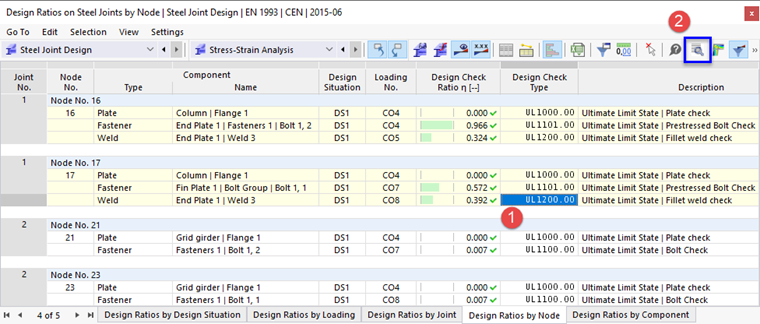

角焊缝检查详细信息

要检查此验算的详细信息，请点击 表工具栏 (2) 上的按钮。 打开对话框

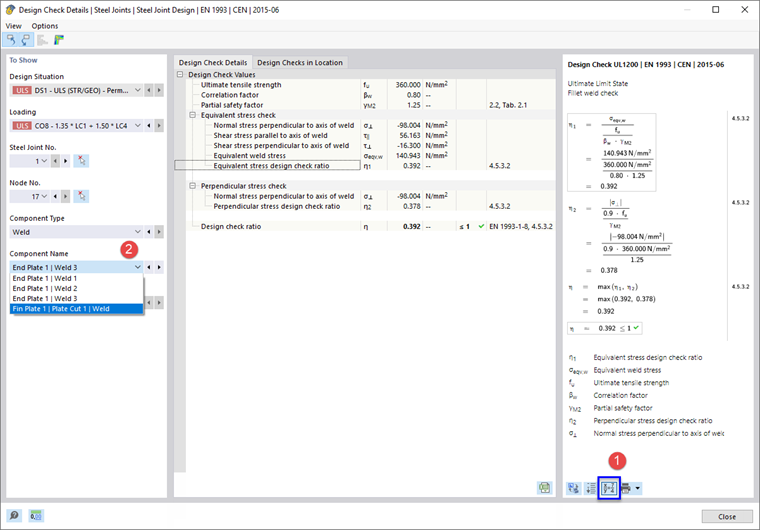

角焊缝设计验算详情

在该窗口中显示了与计算相关的所有参数和相关公式。 通过点击 通过点击右下角的按钮 (1)，可以在公式中显示的值或符号之间进行切换。

从“组件名称”列表中选择一个不同的焊缝 (2)；例如 鳍板 1 | 板件切割 1 |焊接 (2). 设计详细信息会被更新，以便您可以检查翅板和板件的焊缝应力。

当您在表格中选择另一条线时，会显示相应的详细信息。 例如，点击最后一行中的那里，可以设置第 2 个节点的螺栓验算。 23 （如有必要，稍微移动'设计验算详细信息'窗口）。

螺栓设计验算详情

点击关闭返回到表格。
