激活连接设计

钢杆件连接节点的设计可以通过模型的“基本数据”设置进行控制。 要激活该功能，请点击文件菜单上的基本数据，或使用 工具栏上的按钮。 然后在“编辑模型 - 基本数据”对话框中选择模块选项卡，

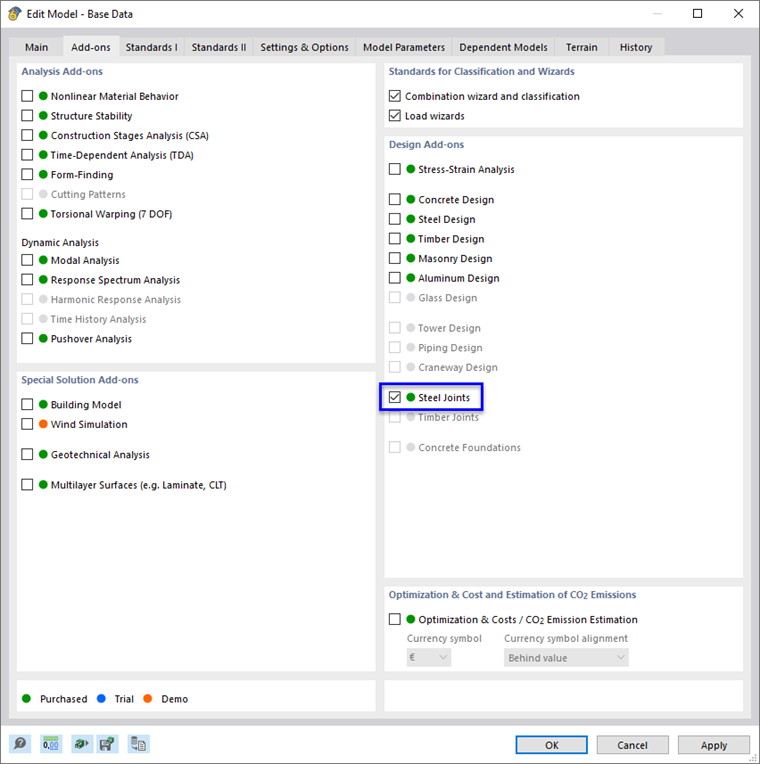

激活模块【钢结构节点】

在“设计模块”中选择“钢结构节点”选项。 所有钢结构节点的设计都被激活。

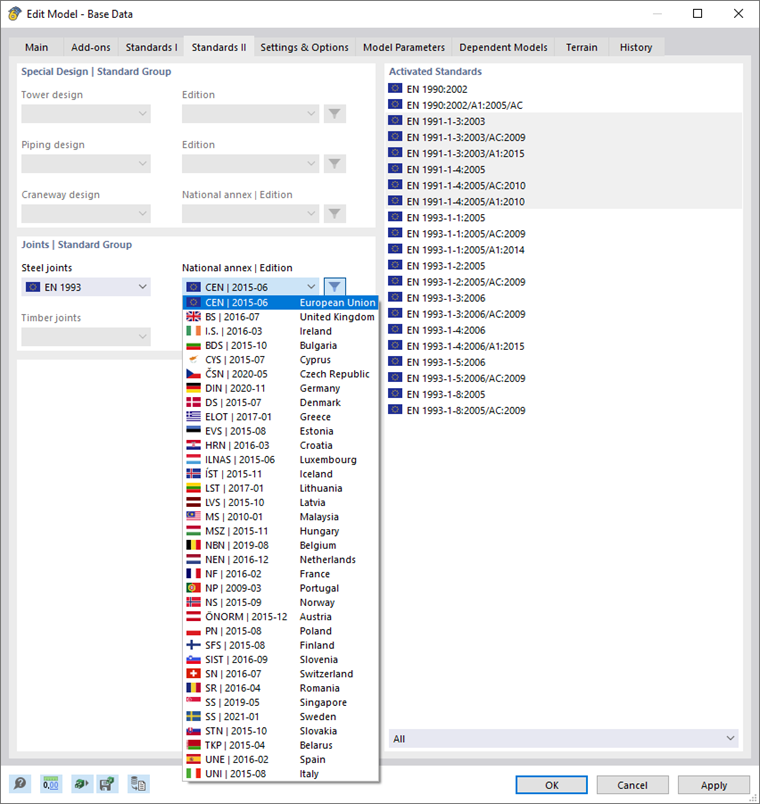

在“规范 II”选项卡中可以查看为设计预设的规范。

选择钢结构节点的规范和附录

确保“钢结构节点”的标准组设为EN 1993 。 “国家附录”'列表提供了国家设置的选择。 在本教程中将应用CEN的通用建议。

点击确定关闭“基本数据”对话框。 如果程序询问是否因为修改了参数而删除所有结果，那么点击是。

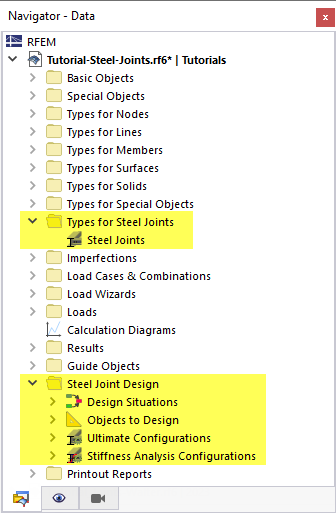

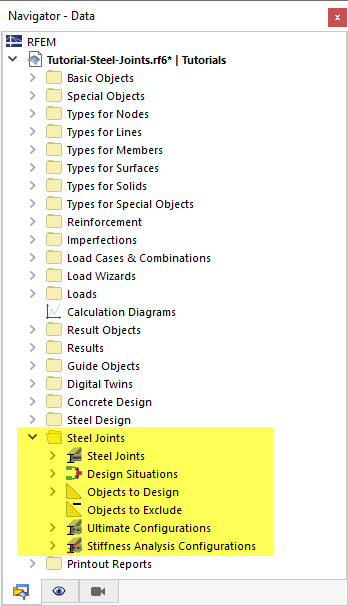

在导航器中添加了两个新的文件夹： “钢结构节点属性”和“钢结构节点设计”。 这里包括了所有钢结构节点设计特有的参数和项目。

“导航器”中的“钢结构节点相关项”
