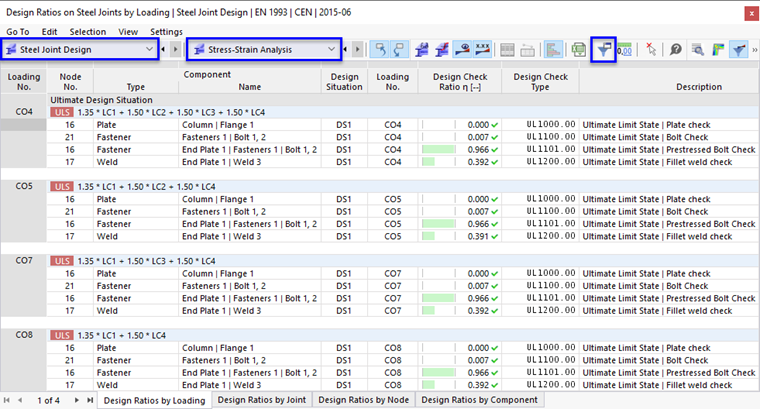

As relações de cálculo da análise tensão-deformação estão listadas em várias tabelas. Estas encontram-se aí ordenadas por um critério específico.

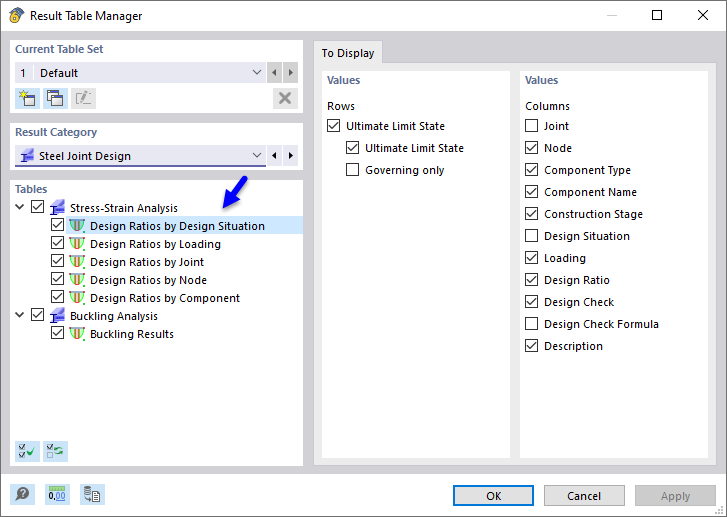

Gestor de tabelas de resultados
As tabelas e os seus detalhes são geridos no "Gestor de tabelas de resultados". Clique no botão botão na barra de ferramentas da tabela para a abrir (ver imagem {%>#image044975Tabelas para 'Relações de cálculo nas ligações de aço']]).
Verifique se a tabela Relações de cálculo por situações de cálculo está ativada. Se não for o caso, selecione-o, pois oferece uma visão geral rápida e boa dos resultados. A "Análise de encurvadura" também está selecionada, mas é irrelevante porque a verificação de estabilidade não foi ativada para o Configuração para dimensionamento do estado limite último .
Os "Valores" a serem apresentados nas linhas e colunas por defeito são adequados. Feche a caixa de diálogo com OK.
Relações de cálculo da análise tensão-deformação

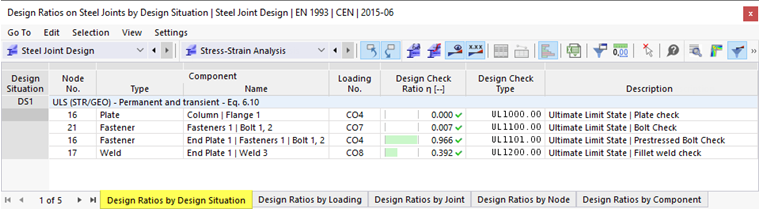

A tabela "Relações de cálculo por situação de cálculo" apresenta as relações de cálculo máximas para cada tipo de componente utilizado para as ligações de aço definidas. Os valores listados na coluna "Relação de verificação de cálculo" representam as relações entre os valores de cálculo existentes e as respetivas resistências de cálculo.
A tabela "Relações de dimensionamento por ligação" apresenta uma visão geral das relações de dimensionamento máximas que foram calculadas para cada tipo de ligação de aço. Estes representam as várias verificações das resistências que foram calculadas para lajes, ligadores e soldaduras.

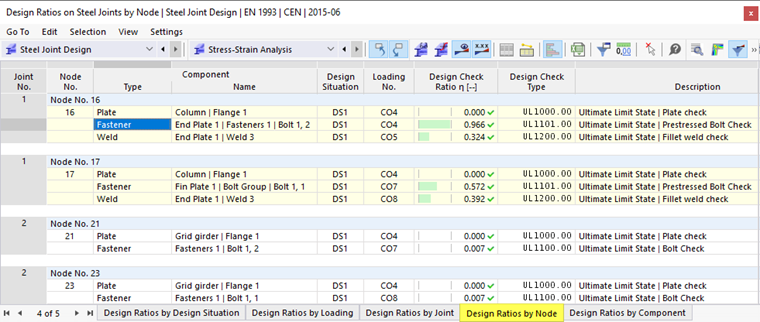

Para avaliar os resultados para cada nó dimensionado, selecione a tabela Relações de cálculo por nó.
Detalhes de resultados

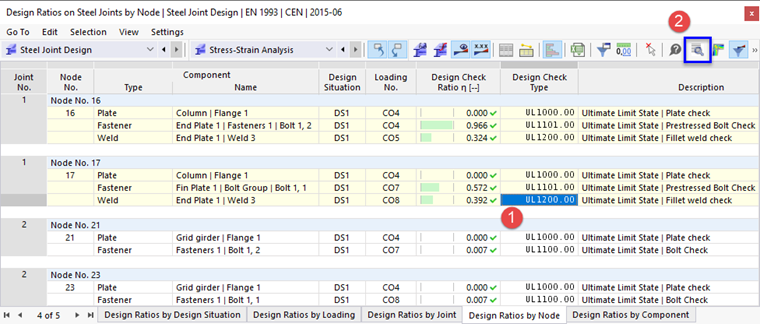

Nas tabelas, os resultados são catalogados por tipos de verificação com números. Por exemplo, "UL1200.00" representa a verificação do cordão de soldadura. Para o nó nº 17 de Selecione essa linha (1).
Para examinar os detalhes de dimensionamento desta verificação, clique no botão na barra de ferramentas da tabela (2). A janela "Detalhes de verificação do dimensionamento" é aberta.
Esta janela apresenta todos os parâmetros do dimensionamento e as equações relevantes. Ao clicar no botão Com o botão na zona inferior direita (1), é possível alternar entre os valores ou símbolos exibidos nas fórmulas do dimensionamento.
Selecione uma soldadura diferente a partir da lista "Nome do componente" (2); por exemplo, Aleta 1 | Corte 1 da chapa | Soldadura (2). Os detalhes de dimensionamento são atualizados para que seja possível verificar as tensões da soldadura que une a aleta e o corte da chapa.
Quando selecciona uma linha diferente na tabela, são apresentados os detalhes correspondentes. Por exemplo, clique aqui na última linha para definir a verificação dos parafusos do nó n.º 23 (se necessário, mova um pouco a janela 'Detalhes da verificação do dimensionamento').
Retorne às tabelas clicando em Fechar.
