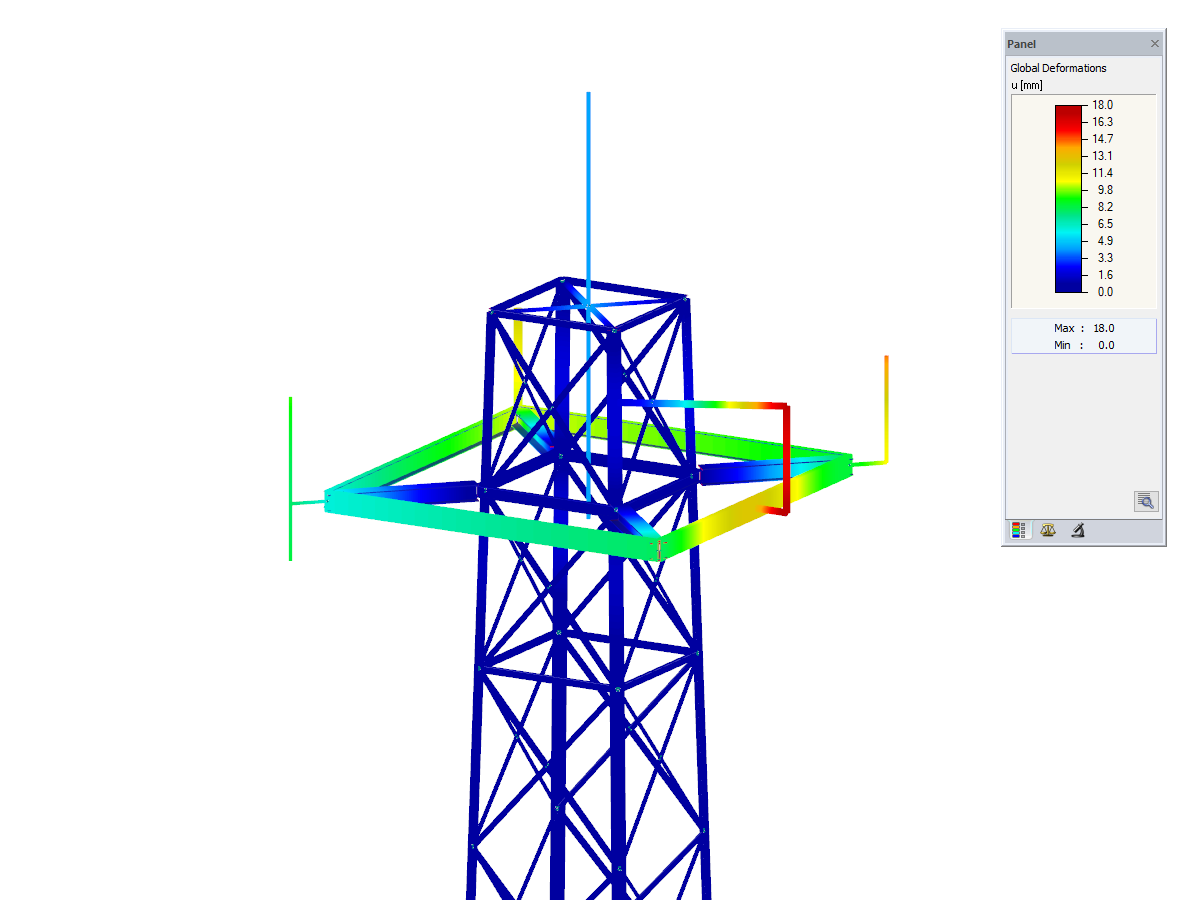

O seguinte artigo técnico descreve a criação de uma plataforma personalizada para utilização numa torre quadrilateral nos módulos adicionais RF-/TOWER. Primeiro, comece com um modelo vazio do tipo 3D e defina quatro nós. A numeração e a posição desses nós é aqui muito importantes.
A validação de simulações CFD com dados experimentais aumenta a precisão ao comparar os resultados da simulação com as condições do mundo real. O processo identifica as discrepâncias e permite ajustes para aumentar a fiabilidade do modelo. Em última análise, aumenta a confiança na capacidade da simulação' para prever cenários de carga de vento.
Modelação de um vórtice de Karman no RWIND
No RFEM 6 é possível guardar objetos selecionados (assim como estruturas completas) como blocos e utilizá-los novamente noutros modelos. Existem três tipos de blocos: Sem parâmetros, com parâmetros e blocos dinâmicos (em JavaScript). Este artigo apresenta o primeiro tipo de blocos (sem parâmetros).

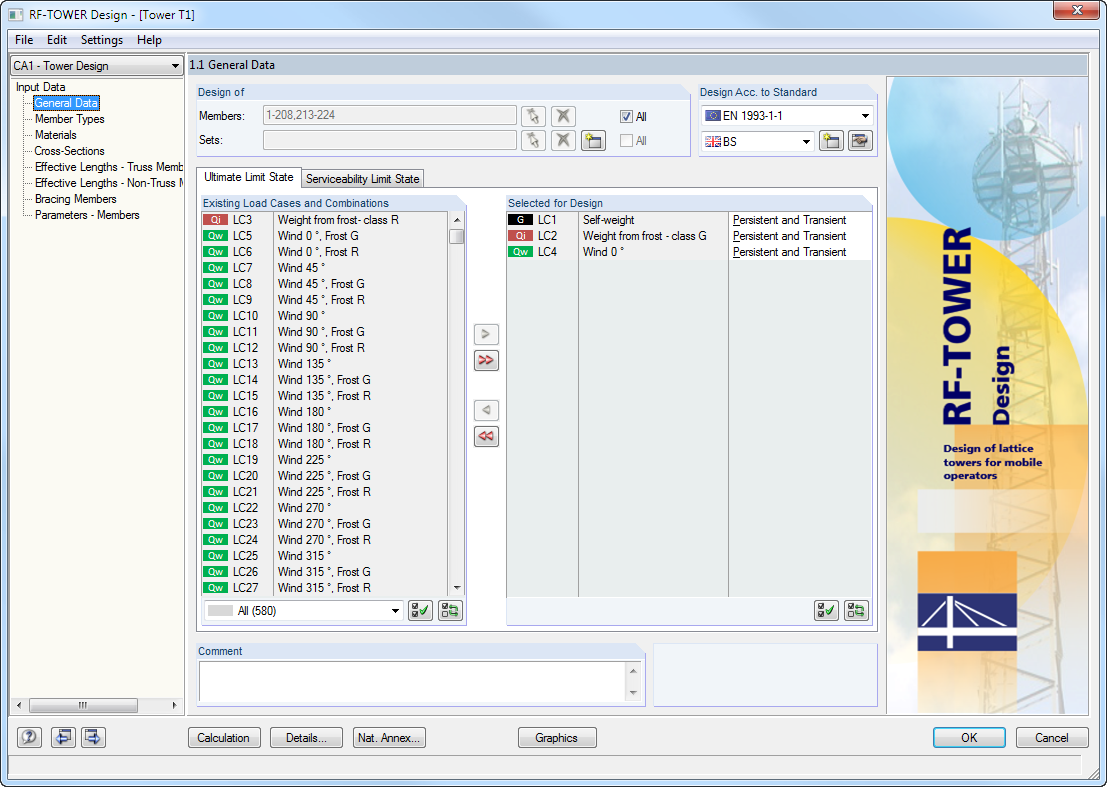

Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações. No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. Relativamente à fórmula de interação, o RF-/TOWER Design permite a determinação dos coeficientes de acordo com o primeiro método (anexo A) ou o segundo método (anexo B).
Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O momento crítico ideal para encurvadura lateral por flexão-torção é determinado pelo programa para cada barra em cada posição x da secção.
O RF-/TOWER Design atribui automaticamente barras de torres trianguladas trilaterais e quadrilaterais, desde que a torre triangulada tenha sido gerada pelos módulos adicionais RF-/TOWER Structure e RF-/TOWER Equipment.
Contudo, é também possível uma atribuição manual das barras a dimensionar. Se os comprimentos de encurvadura das barras utilizadas em torres trianguladas foram determinados com o módulo adicional RF-/TOWER Effective Lengths, nesse caso, é possível utilizar os dados calculados no módulo RF-TOWER Design. A entrada manual de dados também é possível.
De acordo com as normas EN 1993-3-1 e EN 50341 podem também ser especificados diferentes casos de contraventamento e tipos de apoio para as barras de postes e contraventamentos.
- Consideração dos dados de entrada dos outros módulos do RF-/TOWER (Structure, Equipment, Loading, Effective Lengths)
- Classificação automática de secções
- Dimensionamento de torres trianguladas trilaterais e quadrilaterais segundo as normas EN 1993-1-1, EN 1993-3-1 e EN 50341, incl. os anexos nacionais
- Verificação da encurvadura por flexão das barras de treliças com base no grau de esbelteza efetivo, dependente de contraventamentos e condições de apoio
- Dimensionamento de equipamentos, por exemplo, plataformas de acordo com a EN 1993-1-1
- Representação clara dos resultados inclusive parâmetros relevantes nas tabelas de resultados
- Resultados de uma lista de peças
- Criação de um relatório de impressão fidedigno
O RF-/TOWER Effective Lengths apresenta os comprimentos efetivos em tabelas de resultados claras e bem organizadas. Aqui é possível alterar os comprimentos efetivos manualmente.
Através da função de exportação, os comprimentos efetivos podem ser exportados para o módulo adicional RF-/TOWER Design para posterior utilização. Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
