I rapporti di progetto dell'analisi tensioni-deformazioni sono elencati in diverse tabelle. Sono ordinati lì secondo criteri specifici.
Gestore tabelle dei risultati

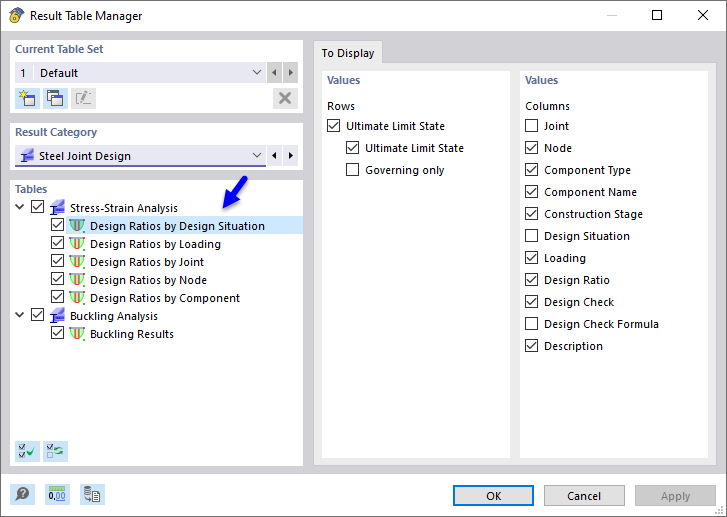

Le tabelle e i loro dettagli sono gestiti nel "Gestione tabelle dei risultati". Fare clic su
pulsante sulla barra degli strumenti della tabella per aprirla (vedere l'immagine Tabelle per 'Tassi di lavoro su giunti acciaio').
Verificare se la tabella Tassi di lavoro per situazioni di progetto è attivata. In caso contrario, selezionalo in quanto fornisce una rapida e buona panoramica dei risultati. Anche l'"Analisi di instabilità" è selezionata, ma è irrilevante, poiché il progetto di stabilità non è stato attivato per il Configurazione di progetto dello stato limite ultimo .
I "Valori" da visualizzare per le righe e le colonne per impostazione predefinita sono appropriati. Chiudere la finestra di dialogo facendo clic su OK.
Rapporti di progetto dell'analisi tensioni-deformazioni

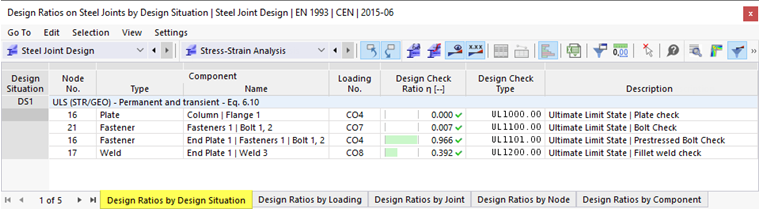

La tabella "Tassi di lavoro per situazione di progetto" presenta i rapporti di progetto massimi di ciascun tipo di componente utilizzato per i giunti in acciaio definiti. I valori elencati nella colonna "Rapporto di verifica" rappresentano i rapporti tra i valori di progetto esistenti e le rispettive resistenze di progetto.
La tabella "Tassi di lavoro per giunto" fornisce una panoramica dei rapporti massimi che sono stati calcolati per ciascun tipo di giunto in acciaio. Rappresentano le varie verifiche delle resistenze che sono state calcolate per le piastre, i dispositivi di fissaggio e le saldature.

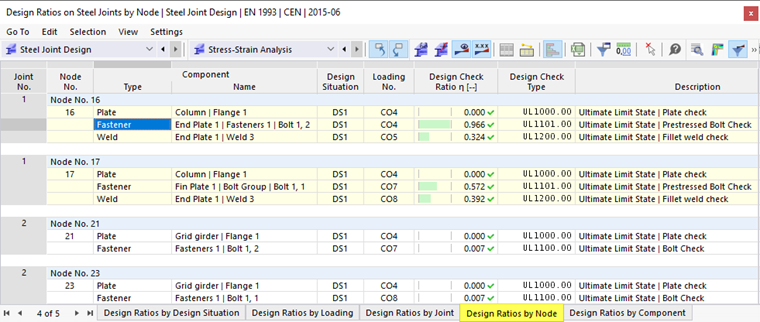

Per valutare i risultati per ogni nodo progettato, selezionare la tabella Tassi di progetto per nodo.
Dettagli di risultato
Nelle tabelle, i risultati sono etichettati per tipi di controllo con numeri. Ad esempio, "UL1200.00" rappresenta la verifica della saldatura d'angolo. Il rapporto più alto di quel tipo di progetto è stato calcolato per il nodo nr. 17. Seleziona quella linea (1).
Per esaminare i dettagli di verifica di questo controllo, fare clic su
pulsante sulla barra degli strumenti della tabella (2). Si aprirà la finestra "Dettagli della verifica".

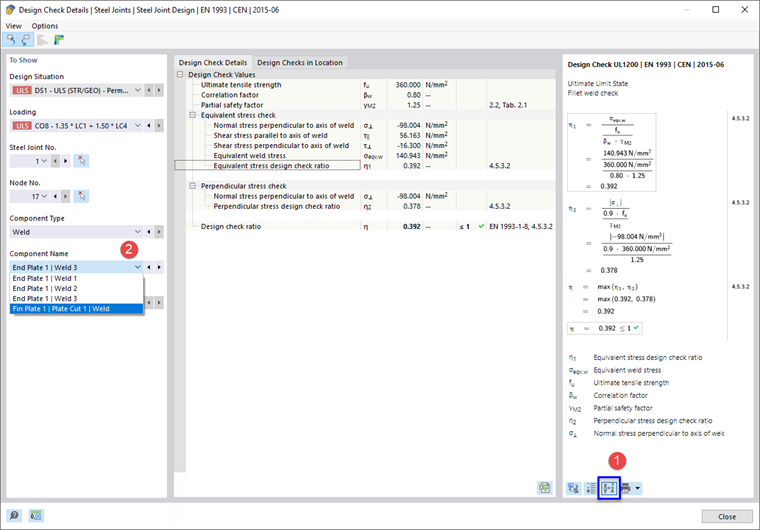

Questa finestra presenta tutti i parametri del progetto e le relative equazioni. Facendo clic su
pulsante nell'area in basso a destra (1), è possibile passare tra i valori o i simboli visualizzati nelle formule del progetto.
Selezionare una saldatura diversa dall'elenco "Nome componente" (2); ad esempio, Piatto alettato 1 | Taglio piastra 1 | Saldatura (2). I dettagli di progetto sono aggiornati in modo da poter controllare le tensioni della saldatura che collega la piastra d'anima e il taglio della piastra.

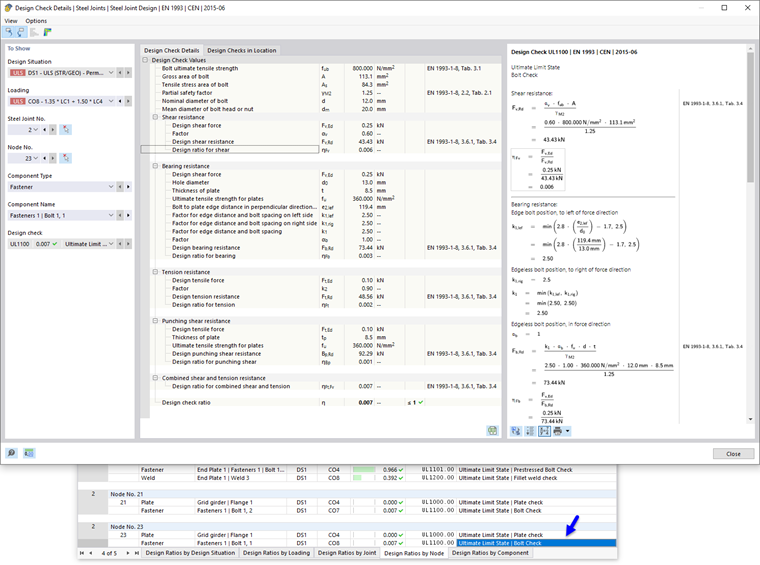

Quando si seleziona una linea diversa nella tabella, vengono mostrati i dettagli corrispondenti. Ad esempio, fare clic lì nell'ultima riga per impostare la verifica dei bulloni del nodo nr. 23 (se necessario, spostare leggermente la finestra 'Dettagli verifica').
Tornare alle tabelle facendo clic su Chiudi.
