È possibile verificare le impostazioni della verifica del collegamento nel navigatore e nelle tabelle.
Navigatore

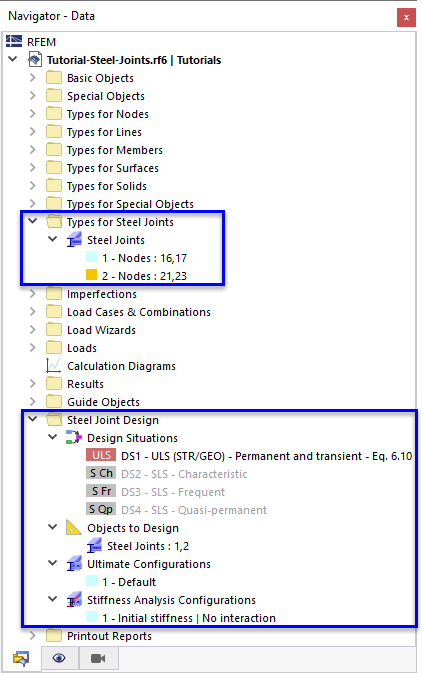

Tutti i parametri di progetto sono gestiti nelle categorie "Tipi per giunti acciaio" e "Verifica giunti acciaio" del "Navigatore - Dati". Se qualcosa è evidenziato in rosso, significa che qualche parametro è indefinito, assegnato in modo errato o irrilevante per il progetto.
Tabella
Tutti i parametri rilevanti per la verifica del collegamento sono inclusi anche nella tabella sotto l'area di lavoro. Per accedervi, selezionare l'opzione Verifica giunti acciaio dall'elenco delle categorie principali.

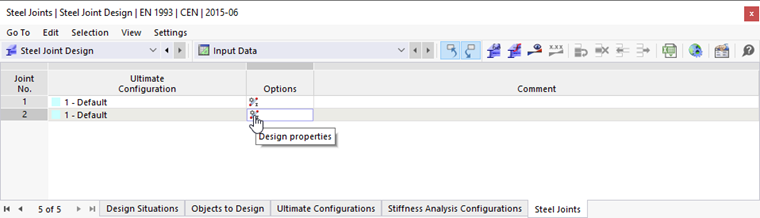

La tabella "Giunti acciaio" elenca i due giunti acciaio e le opzioni di verifica, rappresentate da un simbolo. Quando si fa clic sul simbolo, si apre la finestra di dialogo "Modifica giunto acciaio" in modo che sia possibile controllare o modificare le proprietà di progetto di questo giunto in acciaio.
Riduzione delle combinazioni alla verifica
Non è un problema verificare tutte le combinazioni di carico contenute in una situazione di progetto. Tuttavia, per un calcolo economico e per risparmiare tempo, è consigliabile ridurre le combinazioni manualmente.
Passa di nuovo alla tabella Situazioni di progetto. Seleziona la cella "Combinazioni da verificare" di DS1. Tutte le combinazioni sono preimpostate per il progetto. Fare clic su
pulsante per regolarlo.
Nella finestra "Da calcolare", fare doppio clic su tutte le combinazioni di carico in cui il carico della piattaforma - gestito in LC4 - non è contenuto: Questi sono CO1 , CO2 , CO3 e CO6. Il risultato dovrebbe essere il seguente:
Fare clic su OK per chiudere la finestra di dialogo. Nella tabella "Situazioni di progetto", le combinazioni di carico CO4,5,7,8 sono ora impostate per il calcolo. Rappresentano le combinazioni determinanti per i giunti in acciaio.
