Puede comprobar la configuración del cálculo de la unión en el navegador y en las tablas.
Navegador

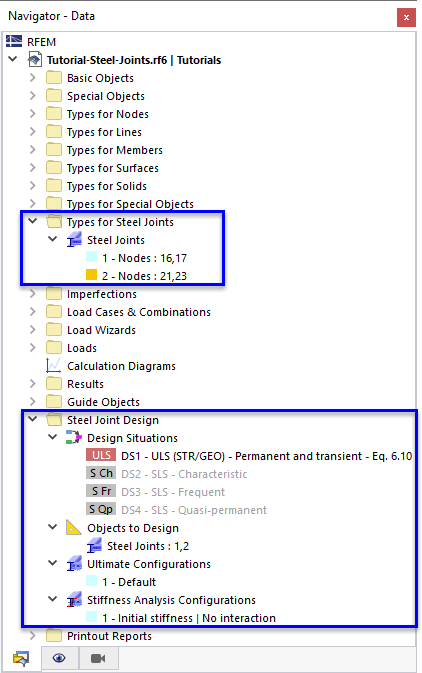

Todos los parámetros de cálculo se gestionan en las categorías "Tipos para uniones de acero" y "Cálculo de uniones de acero" del "Navegador - Datos". Si algo está resaltado en rojo, significa que algún parámetro no está definido, se ha asignado incorrectamente o es irrelevante para el cálculo.
Tabla

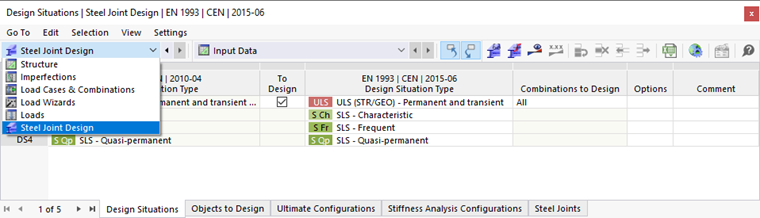

Todos los parámetros relevantes para el cálculo de la conexión también se incluyen en la tabla debajo del espacio de trabajo. Para acceder a ellos, seleccione la opción Cálculo de uniones de acero de la lista de las categorías principales.

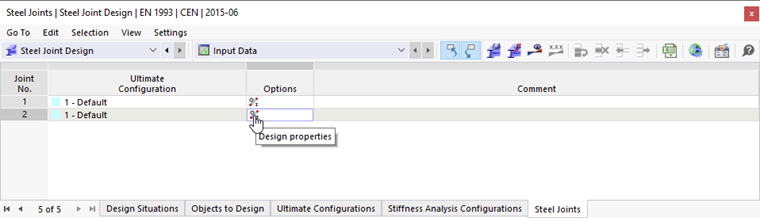

La tabla "Uniones de acero" enumera las dos uniones de acero y las opciones de cálculo, representadas por un símbolo. Al hacer clic en el símbolo, se abre el cuadro de diálogo "Editar unión de acero" para que pueda comprobar o modificar las propiedades de cálculo de esta unión de acero.
Reducción de combinaciones al cálculo
No es un problema calcular todas las combinaciones de carga contenidas en una situación de proyecto. Sin embargo, para un cálculo económico y que ahorre tiempo, se recomienda reducir las combinaciones manualmente.

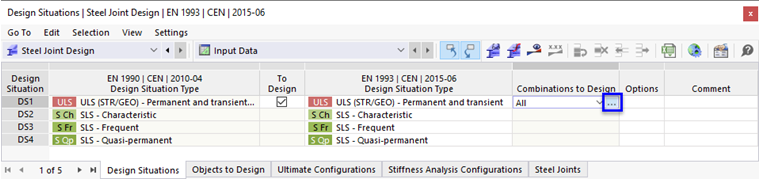

Cambie de nuevo a la tabla Situaciones de proyecto. Seleccione la celda "Combinaciones para calcular" de DS1. Todas las combinaciones están preestablecidas para el cálculo. Haga clic en el botón
para ajustar eso.
En la ventana "Para calcular", haga doble clic en todas las combinaciones de carga donde no esté contenida la carga de plataforma (gestionada en CC4): Estos son CO1 , CO2 , CO3 y CO6. El resultado debería ser el siguiente:
Haga clic en Aceptar para cerrar el cuadro de diálogo. En la tabla "Situaciones de proyecto", ahora se establecen las combinaciones de carga CO4,5,7,8 para el cálculo. Representan las combinaciones determinantes para las uniones de acero.
