Resultados gráficos

También puede examinar los resultados del cálculo gráficamente en el modelo, lo que le da una buena idea de las condiciones de cada conexión. Asegúrese de que la vista 'Modelo detallado de uniones' aún esté activa (si es necesario, puede configurarla mediante el en la barra de herramientas, consulte el capítulo Visualización del modelo de uniones detallado ). La vista 'Modelo alámbrico', simbolizada por el botón – aún debe estar configurado.

Navegador y panel de control

En el navegador - Resultados ( pestaña), puede controlar los resultados gráficos que se muestran para los tipos de componentes seleccionando o desmarcando las casillas de verificación. Los siguientes componentes son relevantes para la unión de acero:

• Barras y chapas
• Medios de fijación
• Soldaduras

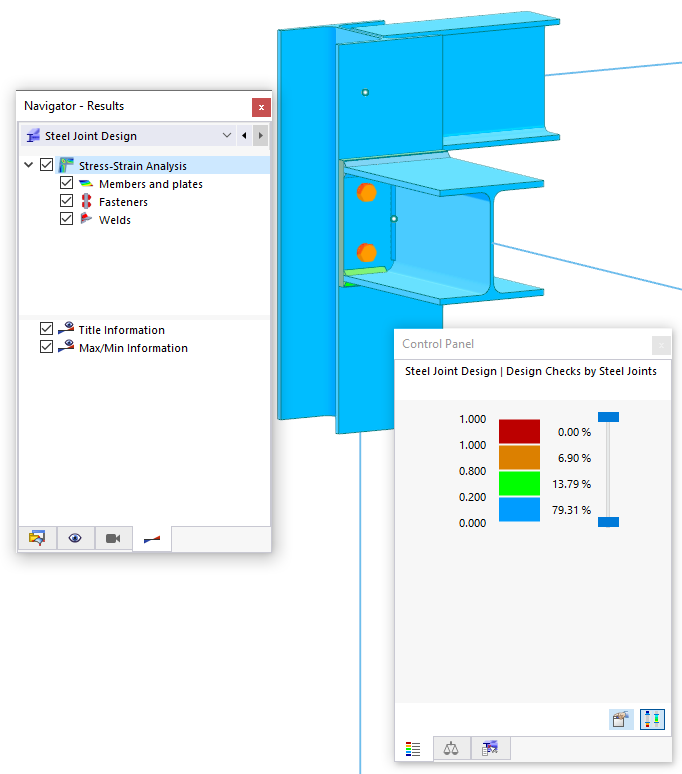

Resultados gráficos del análisis tensión-deformación

El panel de control solo tiene cuatro colores de forma predeterminada. Significan:

	Sin o con poca utilización
	Utilización media
	Alta utilización
	Utilización excedida

Cuando usa la función mouse funciona para hacer zoom en el área alrededor del nudo de esquina núm. 16 y gira un poco el modelo, verá que las barras y las placas son azules, los medios de fijación de la chapa frontal son naranjas y las soldaduras son verdes o azules (consulte los Resultados gráficos de tensión-deformación Análisis imagen). Puede ver inmediatamente que los tornillos son decisivos para esta conexión.

Modificación de colores

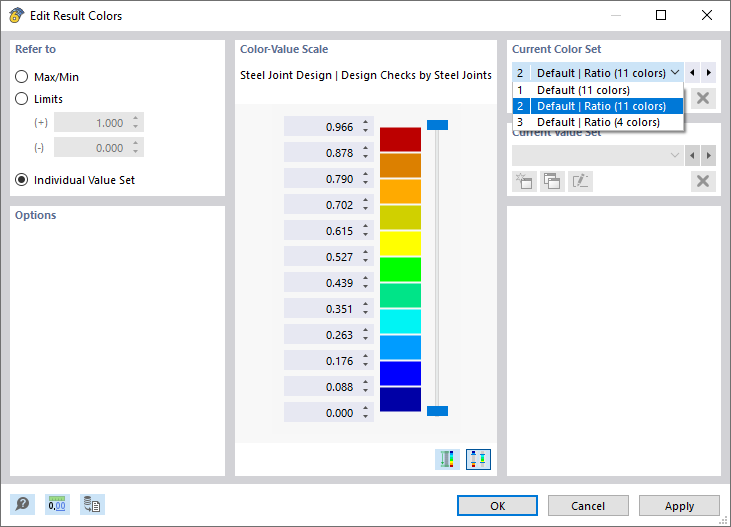

Haga doble clic en uno de los colores en el panel de control. En el cuadro de diálogo "Editar colores de resultados", seleccione el Predeterminado | Relación (11 colores) escala que es común para los resultados de cálculo.

Cambio del conjunto de colores

Haga clic en Aceptar para aplicar esa escala de colores.

Selección de componentes

Desactive la opción Barras y placas en el navegador para que solo se muestren los resultados de los tornillos y soldaduras.

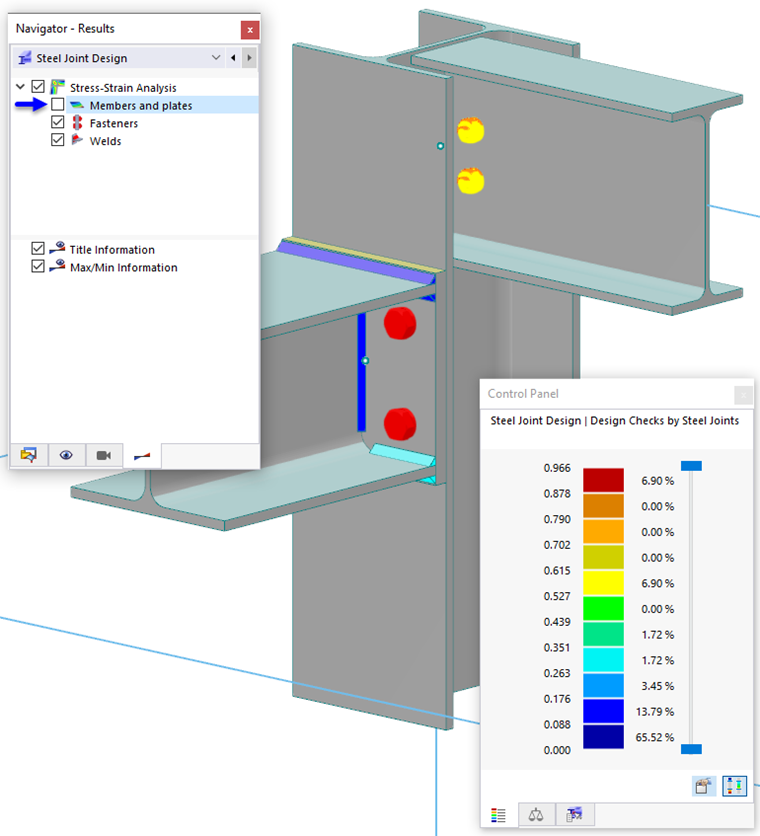

Razones de tensiones de medios de fijación y soldaduras

Cuando gire el modelo un poco más, verá que los tornillos rojos de la viga del pórtico representan una relación de cálculo alta, mientras que los tornillos amarillos de la viga de rejilla representan una utilización media. Las soldaduras tienen razones de tensiones relativamente bajas.

Finalmente, seleccione de nuevo la casilla de verificación Barras y placas en el navegador para restaurar la configuración predeterminada.
