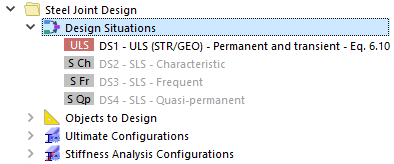

Se crearon una situación de proyecto del ELU y tres del ELS al combinar los casos de carga para el análisis estático en la Parte 1. Si ha trabajado en la parte 2, se ha agregado la situación de proyecto 'DS5 - ELU (STR/GEO)'. Todas las situaciones de proyecto se enumeran en la carpeta 'Cálculo de uniones de acero' del navegador, ya que también pueden ser relevantes para el cálculo de la conexión.
Haga doble clic en el elemento de situación de proyecto SP1 - ELU (STR/GEO) en el navegador. En la pestaña 'Situaciones de proyecto' del cuadro de diálogo 'Casos de carga y combinaciones', se activa la opción 'Uniones de acero' y se aplica la teoría de segundo orden (P-Δ) conjunto. Este método es aplicable al diseñar barras de acero y considerar las imperfecciones. En la parte 2, se desactivó el cálculo de hormigón para esa situación de proyecto.
Todas las situaciones de proyecto del ELS se desactivaron en la parte 1. Por lo tanto, las casillas de verificación en las áreas 'Activas' no se seleccionan para esas situaciones de proyecto.
Si ha creado la situación de proyecto DS5 mientras trabajaba en la parte 2, seleccione esta en la lista. Luego desactive la casilla Uniones de acero , de modo que esta situación de proyecto (según un análisis lineal) solo se considere para el cálculo del hormigón.
Haga clic en Aceptar para cerrar el cuadro de diálogo.
