Modelo utilizado en

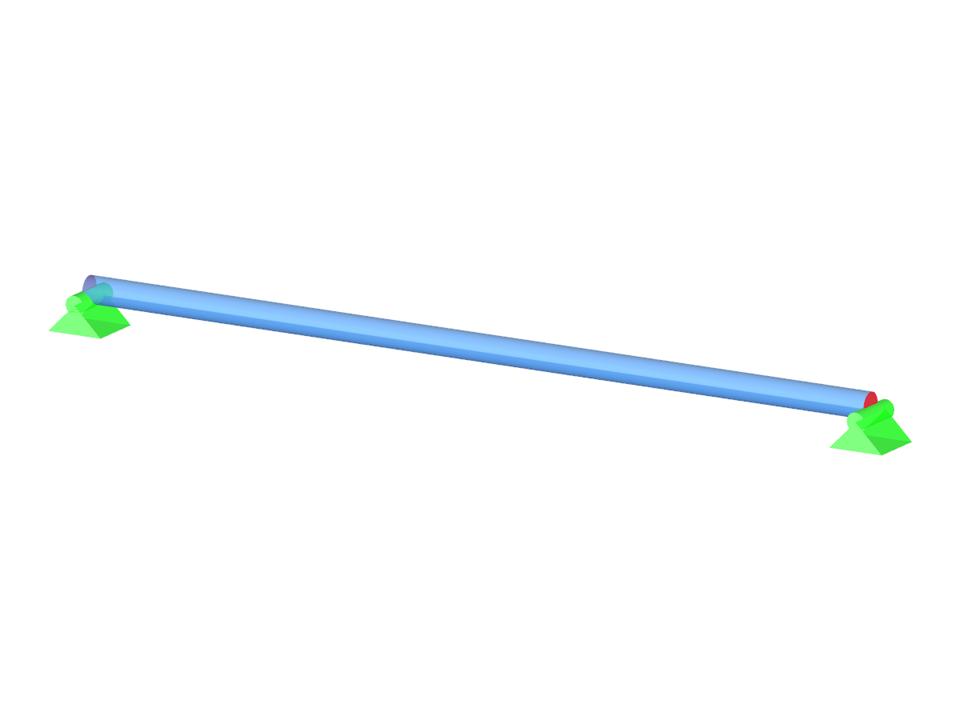

Ejemplo de verificación 0039 | 1
Número de nudos | 2 |
Número de líneas | 1 |
Número de barras | 1 |
Número de casos de carga | 1 |
Dimensiones (métricas) | 5,336 x 0,336 x 0,336 m |
Dimensiones (imperiales) | 17.51 x 1.1 x 1.1 feet |
Versión del programa | 5.28.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
![Área de cortante de la sección laminada paramétrica IPE 300](/es/webimage/010192/3041308/1_shear_area_from_parametric_hot_rolled_section_IPE_300.png?mw=512&hash=0a97ccd9a730aac009d9e73fa0b33fe0154dc3ff)
Las propiedades de la sección en RFEM y RSTAB incluyen diferentes tipos de áreas a cortante. Este artículo técnico explica el cálculo y el significado de varios valores.
![Activación del cálculo de soldaduras en RF-/STEEL EC3](/es/webimage/010282/2424263/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
![Kleinster Vergrößerungsfaktor für Biegeknicken in Rahmenebene](/es/webimage/010280/2424248/01-es_kb868-png.png?mw=512&hash=d83207db6fcbd05b8dfb7cf12ed1f73fe9775e00)
In der EN 1993-1-1 wurde mit dem Allgemeinen Verfahren ein Nachweisformat für Stabilitätsnachweise eingeführt, welches sich für ebene Systeme mit beliebigen Randbedingungen und veränderlicher Bauhöhe anwenden lässt. Die Nachweise können für eine Belastung in der Haupttragebene und gleichzeitiger Druckbeanspruchung geführt werden. Dabei werden die Stabilitätsfälle Biegedrillknicken und Biegeknicken aus der Haupttragebene heraus, also um die schwache Bauteilachse, nachgewiesen. Häufig stellt sich daher die Frage, wie in diesem Zusammenhang Biegeknicken in der Haupttragebene nachgewiesen werden kann.
![Opción de cambio en detalles de cálculo](/es/webimage/010344/3008191/1_Activate_Automatic_Switch_to_General_Method_es.png?mw=512&hash=dcb3ff4b685b4e49c719f3e843cb29a1ecc1f192)
Para el cálculo de la estabilidad de barras y conjuntos de barras con una sección uniforme, puede utilizar el método de la barra equivalente según EN 1993-1-1, de 6.3.1 a 6.3.3. Sin embargo, tan pronto como haya una barra con sección variable, este método ya no se puede utilizar o solo se puede utilizar de forma limitada. El módulo adicional RF-/STEEL EC3 puede reconocer automáticamente estos casos y cambiar al método general.
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
![Componente "Placa base"](/es/webimage/050345/3937623/Componente_Placa_base.png?mw=512&hash=971d7e0d9255d678d2c64dbbf666c7973c529010)
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
![Característica 002807 | Visualización en 3D de los resultados del método de las bandas finitas (FSM)](/es/webimage/049281/3885885/1_es.png?mw=512&hash=3b8e346e6eb04551da1439ecf42d1cf049a8dc4d)
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
![Cálculo de acero | Descripción general del diseño del sistema resistente a la fuerza sísmica](/es/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
