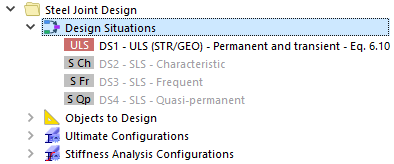

Při kombinaci zatěžovacích stavů pro statickou analýzu v části 1 byla vytvořena jedna návrhová situace pro MSÚ a tři pro MSP. Pokud jste prošli částí 2, byla přidána návrhová situace 'DS5 - MSÚ (STR/GEO)'. Všechny návrhové situace jsou uvedeny v navigátoru ve složce 'Posouzení ocelových přípojů', protože mohou být také relevantní pro posouzení přípoje.
Dvakrát klikněte na návrhovou situaci NS1 - MSÚ (STR/GEO) v navigátoru. V záložce 'Návrhové situace' dialogu 'Zatěžovací stavy a kombinace' je aktivována možnost 'Ocelové přípoje' a je aktivována teorie druhého řádu (P-Δ). soubor. Tato metoda je vhodná pro posouzení ocelových prutů a zohlednění imperfekcí. V části 2 bylo posouzení betonových konstrukcí pro danou návrhovou situaci deaktivováno.
V části 1 byly deaktivovány všechny návrhové situace MSP. Proto nejsou pro tyto návrhové situace vybrána zaškrtávací políčka v části dialogu 'Aktivní'.

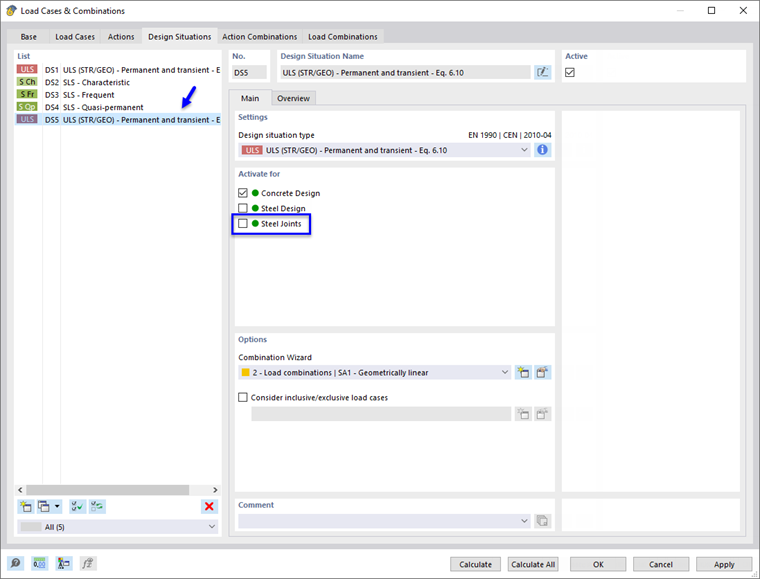

Pokud jste při práci s částí 2 vytvořili návrhovou situaci DS5 , vyberte ji v seznamu. Poté zrušte zaškrtnutí políčka Ocelové přípoje , aby se tato návrhová situace (podle lineární analýzy) zohlednila pouze pro posouzení betonu.
Kliknutím na tlačítko OK dialog zavřete.
