Výsledky v ocelovém přípoji

Výsledky posouzení lze také vyhodnotit v určitém okně. To je užitečné pro kontrolu detailního výsledku uzlu.

Ujistěte se, že je tabulka Využití po uzlech pro podkategorii "Analýza napětí-přetvoření" stále nastavena. Pro kontrolu výsledků spojovacích prostředků pro uzel č. 16, vybereme libovolnou buňku druhé linie (1). Poté klikněte na v panelu nástrojů tabulky (2).

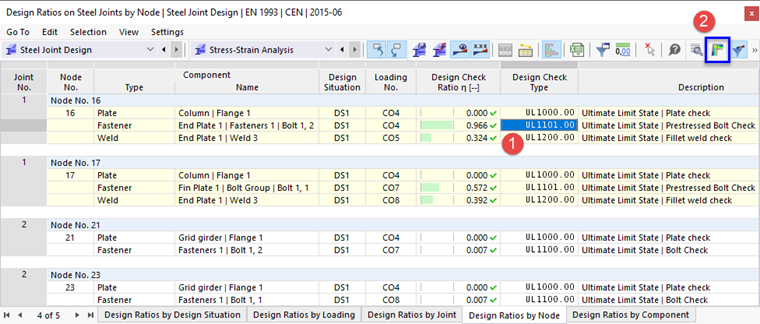

Otevření dialogu "Výsledky v ocelovém přípoji"

Po chvíli se otevře dialog "Výsledky v ocelovém přípoji".

Výsledky v ocelovém přípoji s nastavením v navigátoru "Zobrazit"

Navigátor - Zobrazit

Ve stromové struktuře "Navigátoru - Zobrazit" vlevo jsou uvedeny všechny komponenty přípoje s jejich využitími. Zde můžete komponenty jednotlivě nebo ve skupinách aktivovat nebo deaktivovat pro zobrazení.

Síly a momenty představují vnitřní síly působící na konečně-prvkový model náhradního ocelového přípoje. Vztahují se na konce takzvaného "submodelu". Tato náhradní zatížení působí vždy ve středech prutů, takže odpovídají vnitřním silám v příslušných místech x.

Všechna náhradní plastická přetvoření na plochách jsou nulová. To znamená, že žádná část desek nevykazuje žádné účinky plastizace.

Navigátor - Výsledky

Přejděte do navigátoru Výsledky (1). Výsledky jsou uspořádány do určitých kategorií.

Pruty a plechy

Nastavením volby Srovnávací napětí (2) se zobrazí srovnávací napětí σ_eqv podle von Misese pro plochy prutů a desek.

Nastavení pro komponenty v navigátoru "Výsledky".

Svary

Zrušte zaškrtnutí políčka Plochy (1). Poté aktivujte výsledkové řezy (2). Zobrazí se srovnávací napětí svarů. Pro lepší přehlednost lze zatížení dílčího modelu skrýt pomocí tlačítka (3).

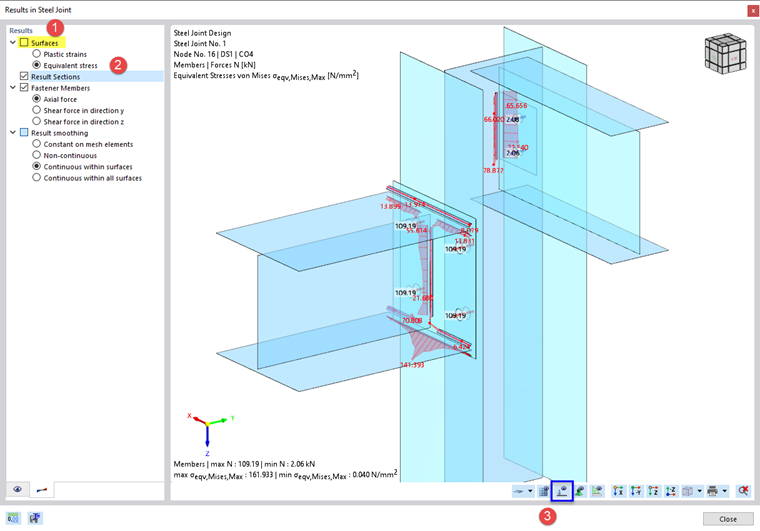

Srovnávací napětí svarů

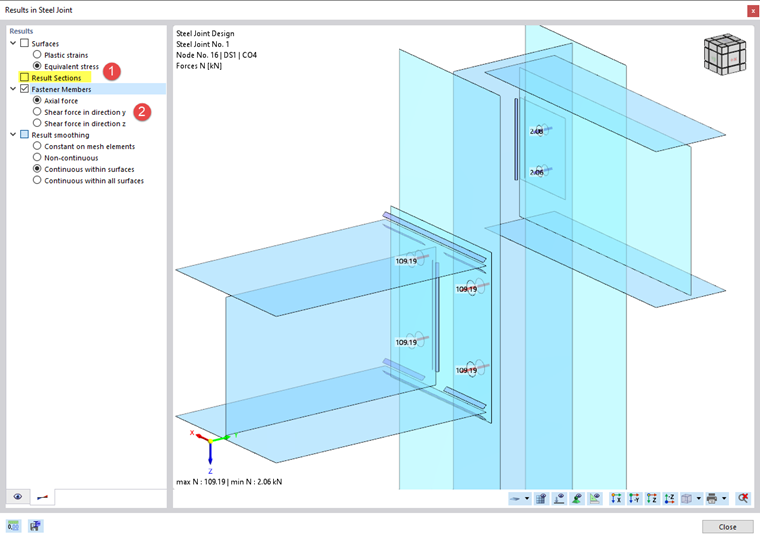

Šrouby

Zrušte zaškrtnutí políčka Výsledkové řezy (1), aby se zobrazily pouze síly spojovacích prostředků. Normálové a posouvající síly ve šroubech lze zkontrolovat výběrem příslušné možnosti v kategorii „Spojovací prvky“ (2).

Síly ve šroubech

Výsledky zobrazené v okně "Výsledky v ocelovém přípoji" se synchronizují s tabulkou. Pokud vybereme jiný řádek tabulky, výsledky zobrazené v okně se aktualizují. Vyberte výsledky šroubu pro uzel č. 21 v tabulce, například (1). Zobrazí se výsledky ocelového přípoje s rastrovým nosníkem. Poté znovu aktivujte zaškrtávací políčko Plochy v navigátoru "Výsledky" (2).

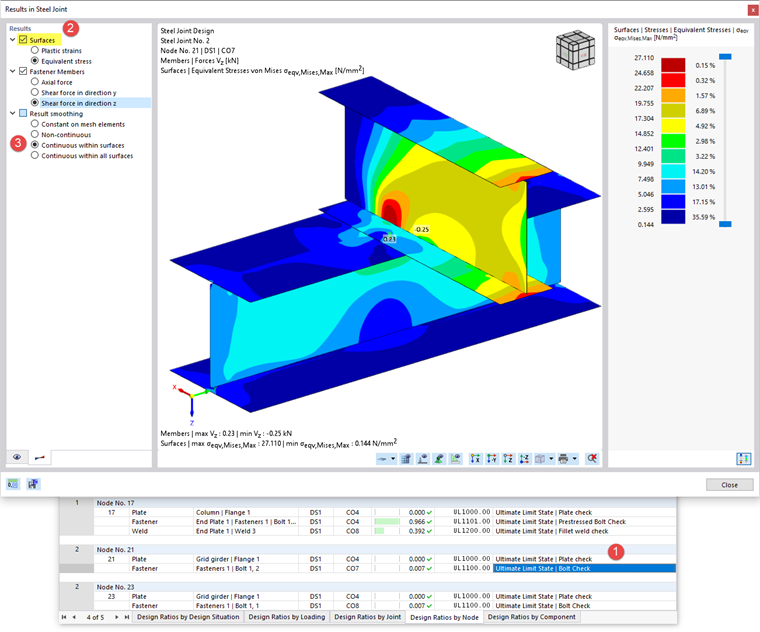

Srovnávací napětí a síly ve šroubech ve spojích nosníků z roštu

Volby "Vyhlazení výsledků" umožňují nastavit vyhlazení ploch a výsledkových řezů (3). Další informace o typech vyhlazení najdete v kapitole Vyhlazení výsledků v manuálu k programu RFEM.

Síť a podporové síly

Klikněte na tlačítko pod obrázkem pro zobrazení sítě použité na náhradní model (1).

Zobrazení sil sítě a podmodelu před tiskem obrázku

Kliknutím na tlačítko lze zapnout nebo vypnout podporové reakce. Představují síly působící na konce náhradního modelu. Příkaz Pomocí tlačítka se pak nastaví zobrazení vnitřních sil. Aktivujte obě tlačítka (2).

Tisk grafiky

Příkaz Tlačítko seznamu umožňuje vytisknout aktuální obrázek. Klikněte na něj otevřeme seznam, v němž vybereme volbu Tisk grafiky do tiskového protokolu (3).

Náhled obrázku obsahuje známé možnosti pro úpravu rozložení.

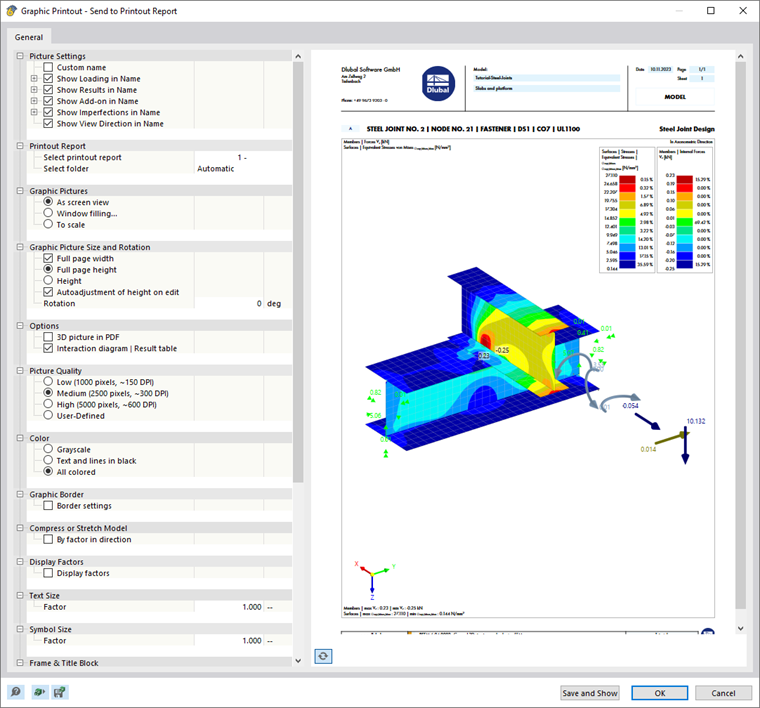

Náhled tiskového výstupu

Po kliknutí na tlačítko OK se obrázek vytiskne se standardním nastavením do tiskového protokolu bez jeho otevření. Okno "Tisk grafiky" se opět zavře.

Konverze modelu ocelového přípoje do souboru

Zadejte typ ocelového přípoje č. 1 opět kliknutím na linii uzlu č. 16 v tabulce 'Využití' (viz Otevírání obrázku 'Výsledky v okně ocelových přípojů'). Poté klikněte na tlačítko pro uložení modelu ocelového přípoje jako samostatného souboru.

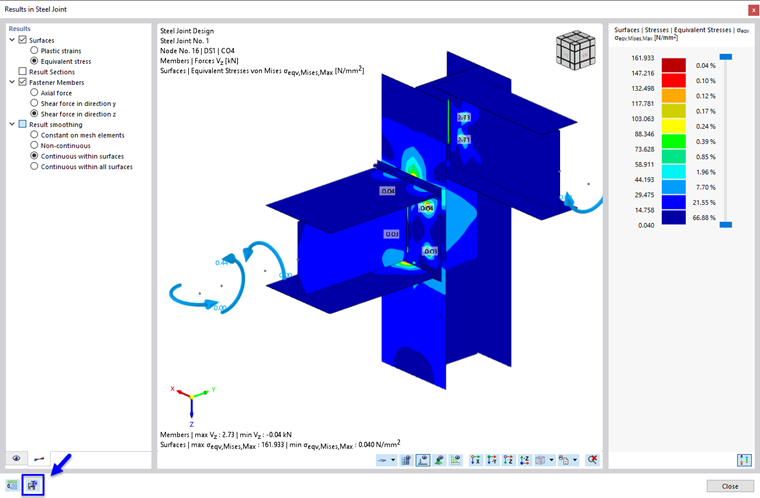

Uložení modelu ocelového přípoje jako souboru

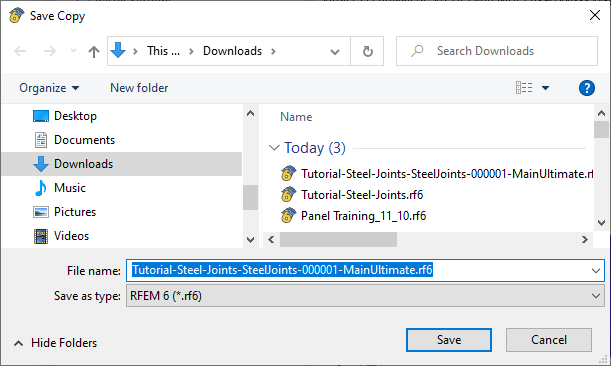

Otevře se dialog "Uložit kopii".

Ukládání kopie

Zadejte složku a název souboru. Poté kliknutím na tlačítko Uložit vytvořte soubor *.rf6 a zavřete dialog. Zavřete také okno "Výsledky v ocelovém přípoji" pomocí tlačítka Zavřít.

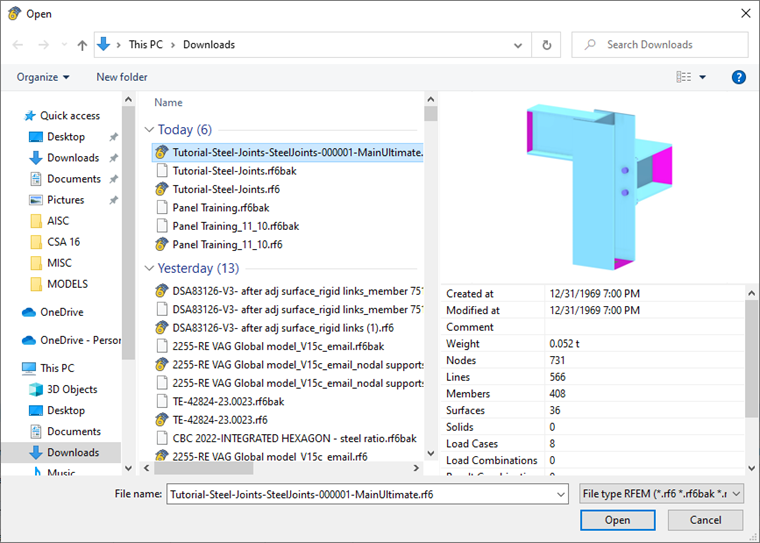

Soubor modelu ocelového přípoje lze otevřít příkazem z hlavní nabídky Soubor v panelu nástrojů programu RFEM a příkazem Otevřít (nebo tlačítko). V okně "Otevřít" vyberte soubor *.rf6, který jste právě uložili.

Otevření souboru modelu s ocelovým přípojem

Klikněte na Otevřít. V novém okně programu RFEM se otevře Model KP náhradního ocelového přípoje.

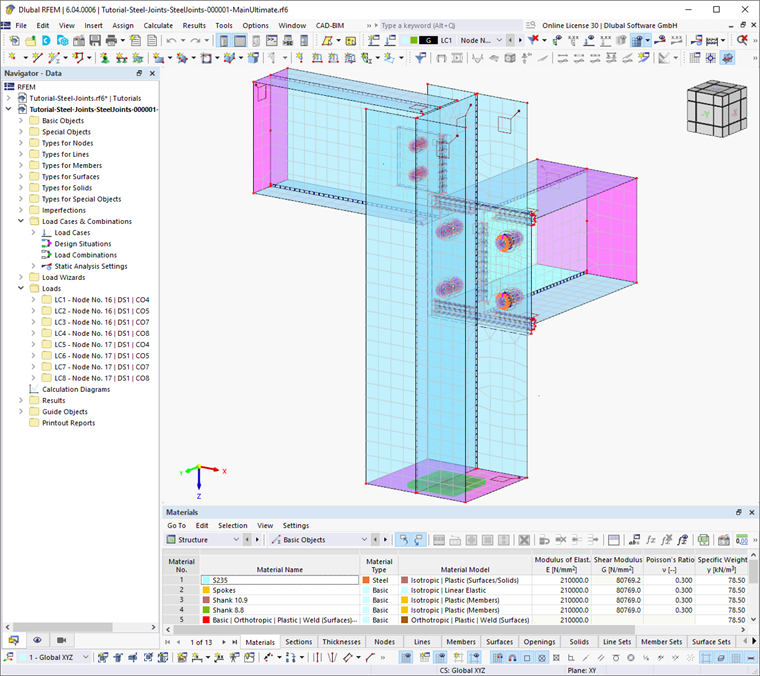

Model KP náhradní ocelový přípoj

Desky prutu jsou modelovány pomocí ploch s konstantní tloušťkou a izotropním plastickým materiálovým modelem. Pokud plochy, které představují části průřezu prutu, nemohou být připojeny přímo pomocí jejich hraničních linií, je spojení vytvořeno pomocí "Tuhých vazeb" - například při připojení pásnic ke stoji. Také model koutových svarů používá systém tuhých prutů.

Model šroubu se skládá ze systému prutů, ploch a kontaktů mezi plochami. Představují jednotlivé části šroubu, dříku, hlavy a matice. Pro každý šroub je v desce připraven otvor. Je vyplněna radiálně uspořádanými pruty, které se nazývají "paprsky". Mají nelinearitu "Neúčinnost při tahu", aby bylo možné působit pouze na tlačenou část šroubu.

Kombinace zatížení původního modelu se převedou na zatěžovací stavy. Čtyři zatěžovací stavy náhradního modelu tak představují zatížení definované ve čtyřech kombinacích zatížení celkového modelu (viz kapitola Zrušení výběru kombinací pro výpočet obrázek). Jako ocelový přípoj č. 1 obsahuje uzly č. 16 a 17 je celkem osm zatěžovacích stavů.

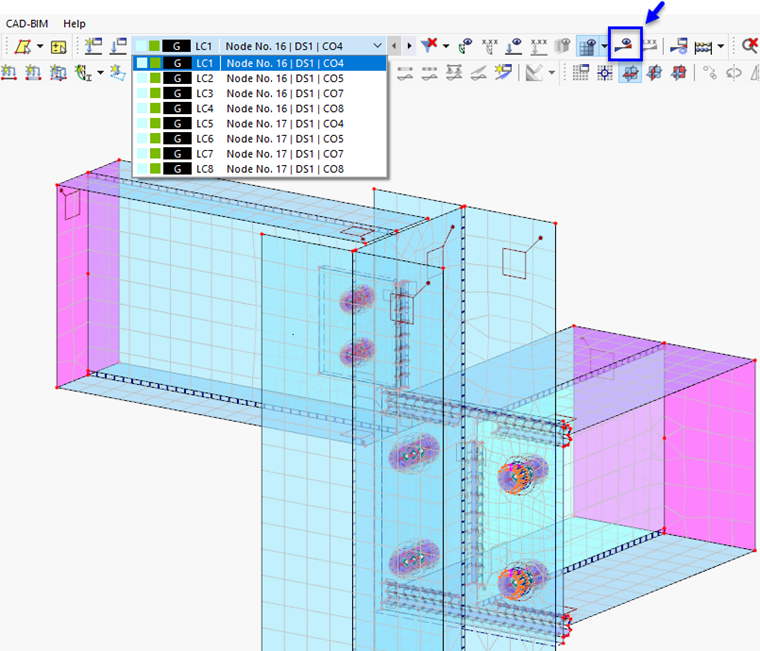

Spuštění výpočtu náhradního modelu

Výpočet ZS1 pro stanovení výsledků KZ4 pro uzel 16. Klikněte na tlačítko v panelu nástrojů.

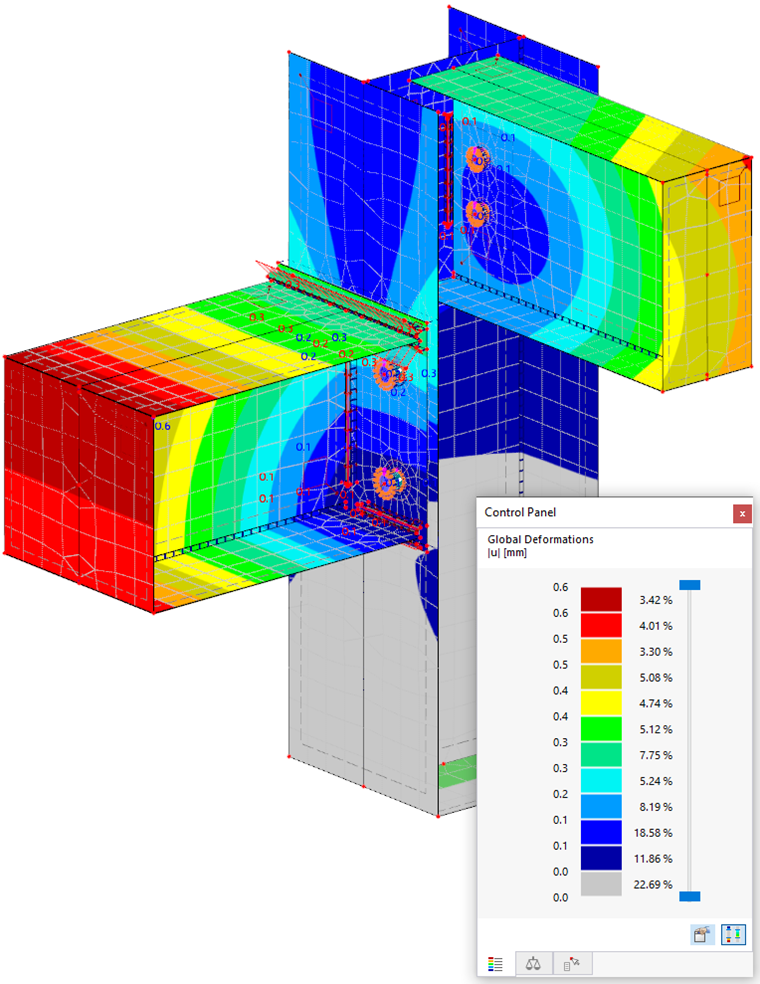

Globální deformace

Jakmile je výpočet dokončen, můžete zkontrolovat deformace náhradního modelu, napětí a přetvoření ploch, výsledkové řezy představující svary nebo vnitřní síly na prutech.

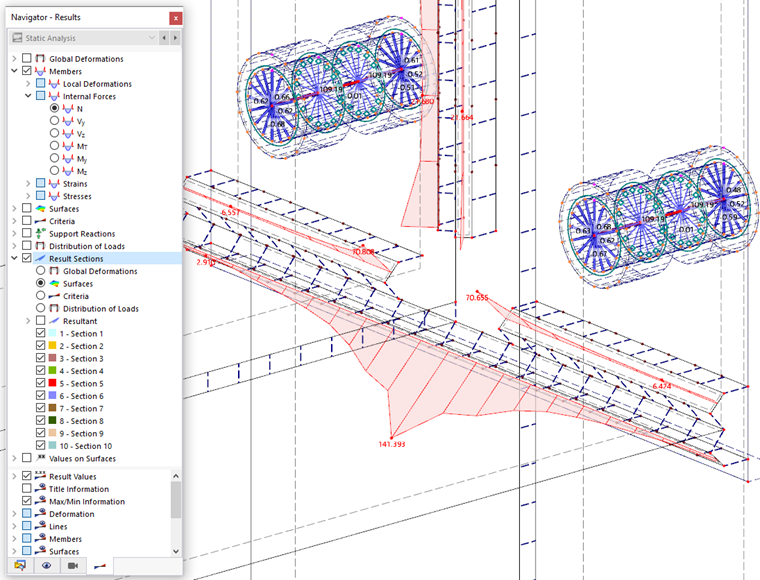

Výsledky pro pruty (šrouby) a pro výsledkové řezy (svary)

Jakmile dokončíte kontrolu výsledků, zavřete okno náhradního modelu pomocí nabídky Soubor a Zavřít v panelu nástrojů nebo kliknutím na tlačítko vedle pole 'Licence'. Nezavírejte však okno programu RFEM!
