Konfigurace pro posouzení

Ve složce navigátoru 'Posouzení ocelových přípojů' jsou přednastaveny dvě konfigurace pro posouzení mezního stavu únosnosti a pro posouzení tuhosti.

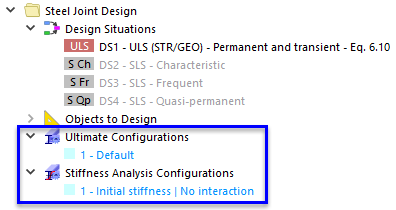

Výchozí konfigurace pro posouzení ocelových přípojů pro MSÚ a analýzu tuhosti

Mezní stav únosnosti

Dvakrát klikněte na položku 1 - Výchozí v kategorii „Konfigurace mezních stavů únosnosti“. V dialogu 'Upravit konfiguraci mezního stavu únosnosti' se spravují globální nastavení pro posouzení ocelových přípojů. Řídí posouzení takzvaného MKP model náhradního ocelového přípoje. na pozadí pro spoj.

Nastavení konfigurace mezního stavu únosnosti pro posouzení ocelových přípojů

V kategorii 'Obecné' je možnost 'Provést posouzení na boulení' standardně deaktivována. To je dostatečné, protože u válcovaných průřezů nedochází k žádnému účinku boulení.

Po kontrole parametrů se dialog zavře tlačítkem OK.

Analýza tuhosti

Dvakrát klikněte na 1 - Počáteční tuhost | Žádná interakce položka kategorie 'Konfigurace analýzy tuhosti'. V dialogu 'Upravit konfiguraci analýzy tuhosti' se spravují globální nastavení pro posouzení ocelových přípojů. Standardně je nastaven typ analýzy 'Počáteční tuhost'. To znamená, že program klasifikuje spoj podle jeho rotační tuhosti S_j,ini jako tuhý, polotuhý nebo kloubový. Tento přístup zajišťuje bezpečnost, optimalizuje využití materiálu a je v souladu s požadavky stavební normy.

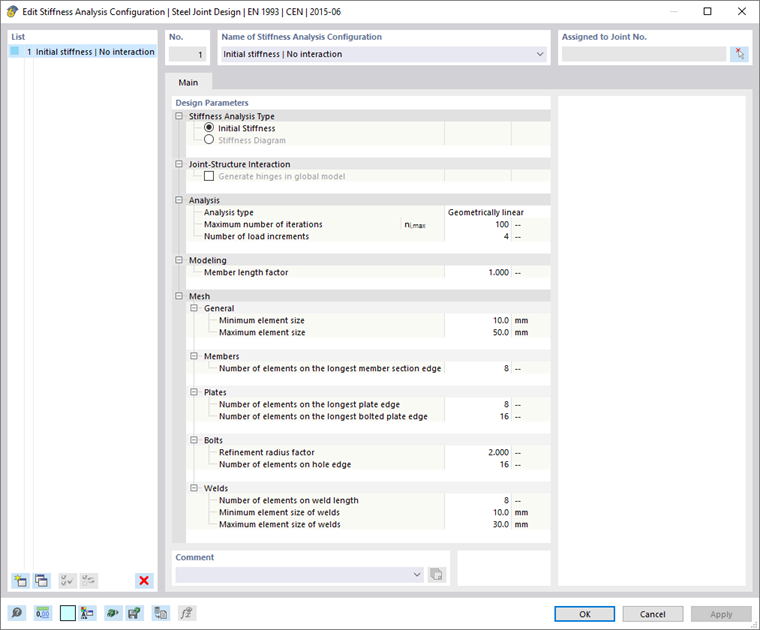

Nastavení konfigurace analýzy tuhosti pro posouzení ocelových přípojů

Pokud jsme zaškrtli i tyto parametry, zavřeme dialog kliknutím na tlačítko OK.
