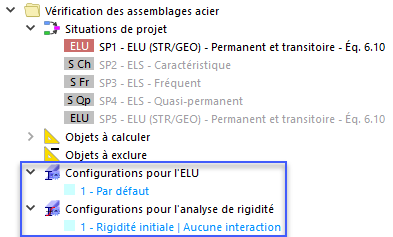

Dans le dossier « Vérification des assemblages acier » du navigateur, deux configurations sont prédéfinies pour la vérification à l'état limite ultime et l'analyse de rigidité.
État limite ultime
Double-cliquez sur l'élément 1 - Par défaut de la catégorie « Configurations pour l'ELU ». La boîte de dialogue « Modifier la configuration pour l'ELU » permet de gérer les paramètres globaux pour la vérification des assemblages acier. Ils contrôlent le calcul du modèle EF d'assemblage en acier de substitution créé en arrière-plan pour l'assemblage.
Dans la catégorie « Général », l'option « Effectuer l'analyse de flambement » est désactivée par défaut, ce qui est adéquat car aucun effet de flambement de plaque ne se produit sur les sections laminées.
Après avoir vérifié les paramètres, cliquez sur OK pour fermer la boîte de dialogue.
Analyse de rigidité

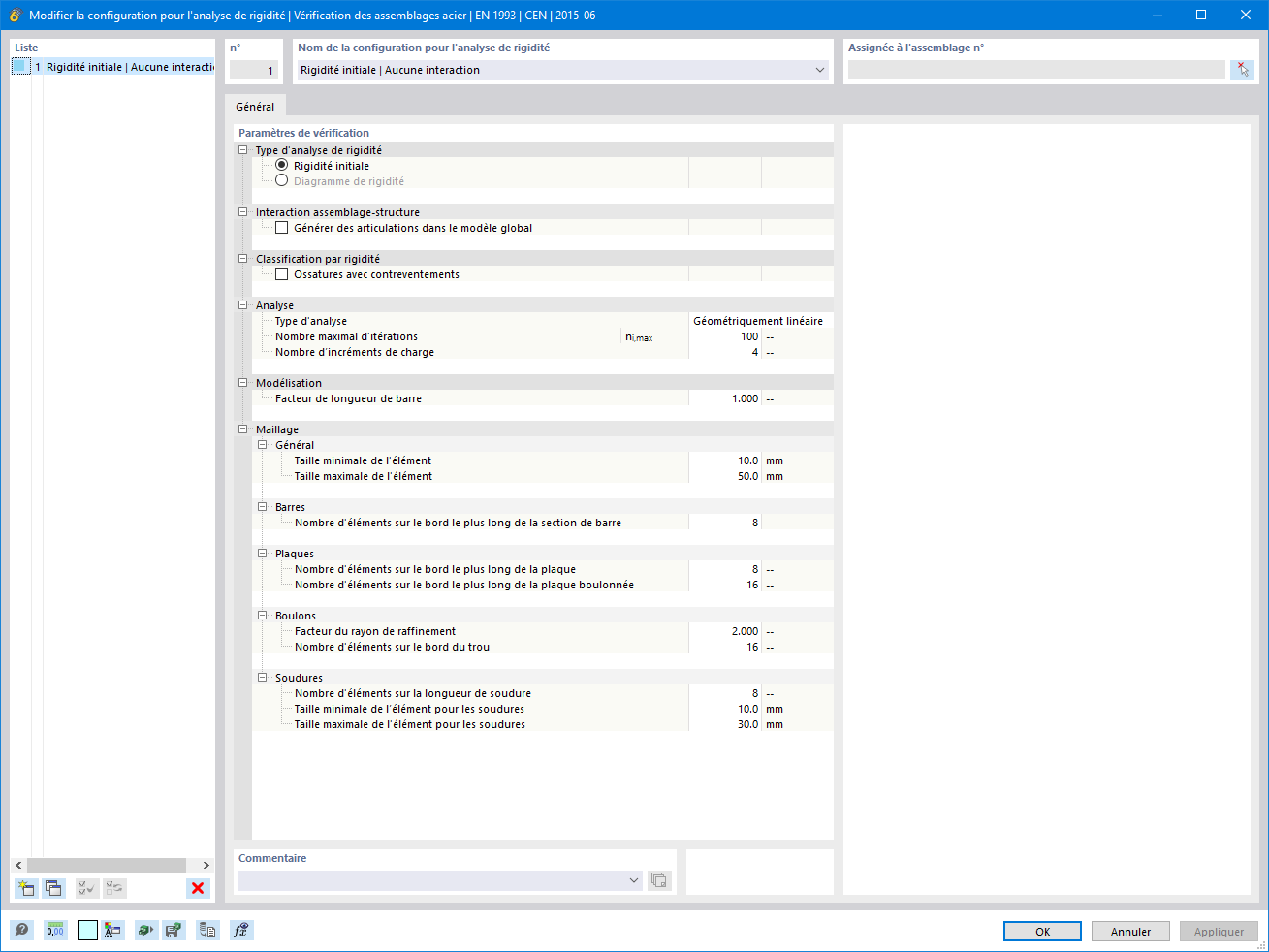

Double-cliquez sur 1 - Rigidité initiale | Aucune interaction dans la catégorie « Configurations pour l'analyse de rigidité ». La boîte de dialogue « Modifier la configuration pour l'analyse de rigidité » permet de gérer les paramètres globaux pour la vérification des assemblages acier. Le type d'analyse « Rigidité initiale » est défini par défaut. Ainsi, le logiciel classe l'assemblage en fonction de sa rigidité en rotation « Sj,ini » comme rigide, semi-rigide ou articulé. Cette approche garantit la sécurité, optimise l'utilisation des matériaux, et ce, conformément aux exigences du code de bâtiment.
Si vous avez également vérifié ces paramètres, cliquez sur OK pour fermer la boîte de dialogue.
