Résultats graphiques

Vous pouvez également examiner graphiquement les résultats de la vérification sur le modèle, ce qui vous donne un bon aperçu des conditions de chaque assemblage. Assurez-vous que la vue 'Modèle d'assemblage détaillé' est toujours active (si nécessaire, vous pouvez la définir via l' Modèle d'assemblage détaillé dans la barre d'outils, voir l'image Affichage du modèle d'assemblage détaillé ). La vue 'Modèle filaire', illustrée par Modèle en rendu filaire bouton - doit être toujours activé.

Navigateur et panneau de contrôle

Dans le navigateur - Résultats ( Navigateur - Résultats ), vous pouvez contrôler les résultats graphiques affichés pour les types de composant en cochant ou décochant les cases. Les composants suivants sont pertinents pour l'assemblage acier :

  • Barres et plaques
  • Connecteurs
  • Cordons de soudure

Par défaut, le panneau de contrôle n'a que quatre couleurs. Elles signifient :

Bleu (panneau) Aucune ou faible utilisation
vert (panneau) Utilisation moyenne
orange (panneau) Utilisation élevée
rouge (panneau) Utilisation dépassée

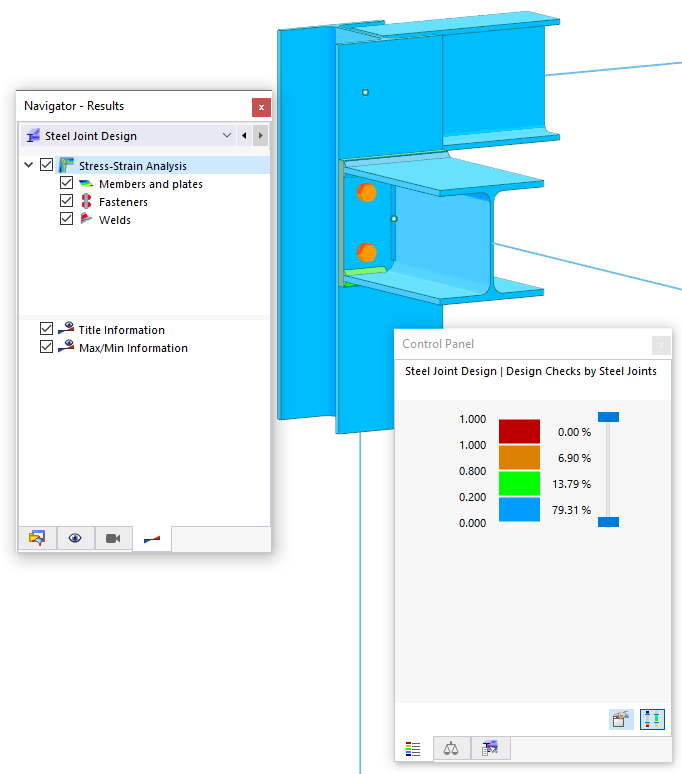

Lorsque vous utilisez les souris pour zoomer dans la zone autour du nœud de coin n° 16 et faites pivoter le modèle un peu, vous verrez que les barres et les plaques sont bleues, les fixations de la platine d'about sont oranges et les soudures sont vertes ou bleues (voir les {%}#image045045 Résultats graphiques de la contrainte-déformation Analyse (image %\}). On constate immédiatement que les boulons sont déterminants pour cet assemblage.

Modification des couleurs

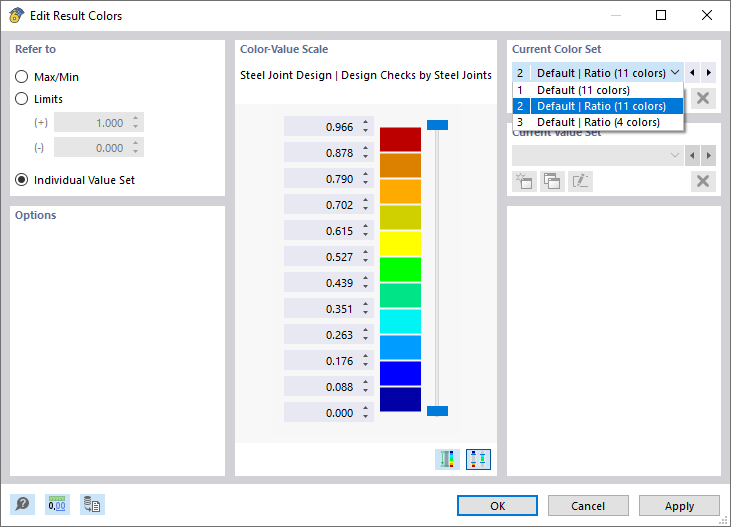

Double-cliquez sur l'une des couleurs dans le panneau de contrôle. Dans la boîte de dialogue « Modifier les couleurs de résultats », sélectionnez l'échelle Par défaut | Ratio (11 couleurs) commune pour les résultats de calcul.

Cliquez sur OK pour appliquer cette échelle de couleurs.

Sélection de composants

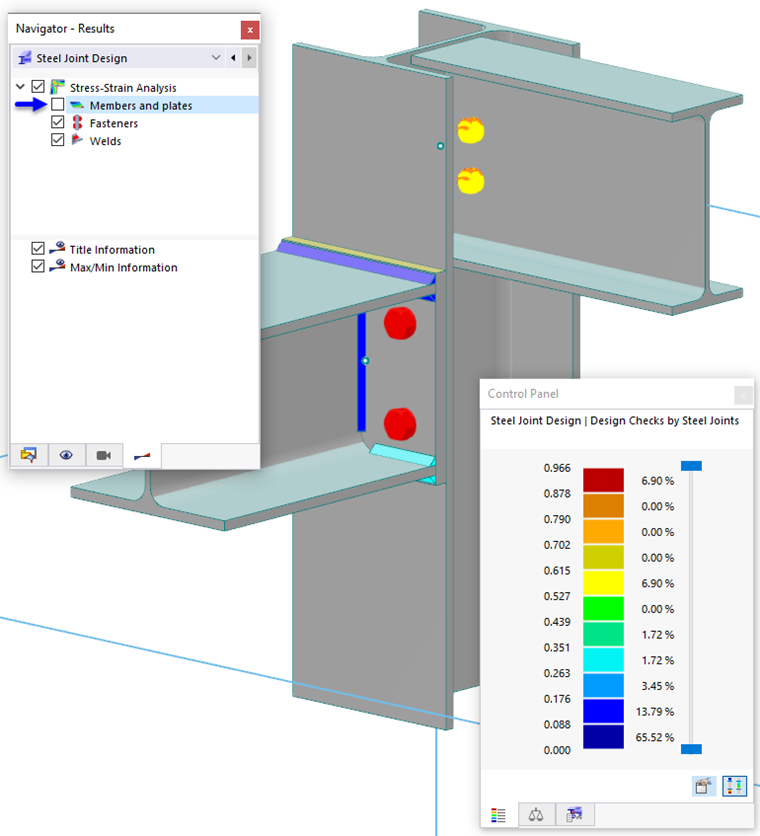

Désactivez l'option Barres et plaques dans le navigateur afin que seuls les résultats des boulons et des cordons de soudure soient affichés.

Lorsque vous faites pivoter le modèle un peu plus, vous pouvez voir que les boulons rouges de la poutre du portique représentent un rapport de calcul élevé tandis que les boulons jaunes de la poutre de plate-forme représentent une utilisation moyenne. Les soudures ont des ratios de vérification relativement faibles.

Enfin, cochez la case Barres et plaques dans le navigateur pour restaurer les paramètres par défaut.
