Risultati grafici

È anche possibile esaminare i risultati della verifica graficamente sul modello, il che fornisce una buona panoramica delle condizioni di ogni collegamento. Assicurarsi che la vista 'Modello dettagliato del giunto' sia ancora attiva (se necessario, è possibile impostarla tramite pulsante sulla barra degli strumenti, vedere il manuale ). La vista 'Modello Wireframe' - simboleggiata da pulsante - dovrebbe essere ancora impostato.

Navigatore e pannello di controllo

Nel navigatore - Risultati ( scheda), è possibile controllare i risultati grafici visualizzati per i tipi di componenti selezionando o deselezionando le caselle di controllo. I seguenti componenti sono rilevanti per il giunto in acciaio:

• Aste e piastre
• dispositivi di fissaggio
• Saldature

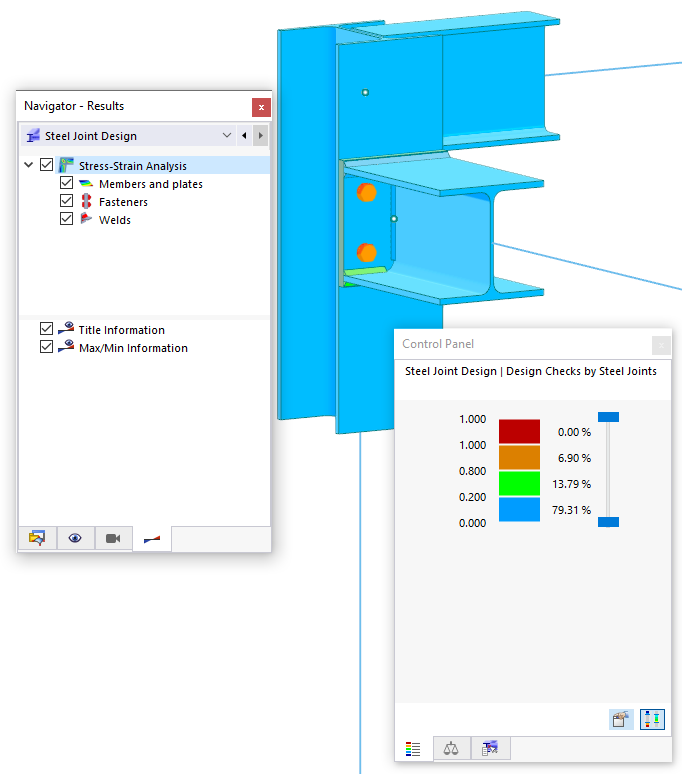

Risultati grafici dell'analisi tensioni-deformazioni

Il pannello di controllo ha solo quattro colori per impostazione predefinita. Significano:

	Utilizzo nullo o solo basso
	Utilizzo medio
	Utilizzo elevato
	Utilizzo superato

Quando si utilizza il mouse funzioni per ingrandire l'area intorno al nodo d'angolo nr. 16 e ruota leggermente il modello, vedrai che le aste e le piastre sono blu, i dispositivi di fissaggio della piastra di estremità sono arancioni e le saldature sono verdi o blu (vedi Risultati grafici di tensione-deformazione Analisi immagine). Si può immediatamente vedere che i bulloni sono decisivi per questo collegamento.

Modifica dei colori

Fare doppio clic su uno dei colori nel pannello di controllo. Nella finestra di dialogo "Modifica colori dei risultati", seleziona Predefinito | Rapporto (11 colori) scala comune per i risultati di verifica.

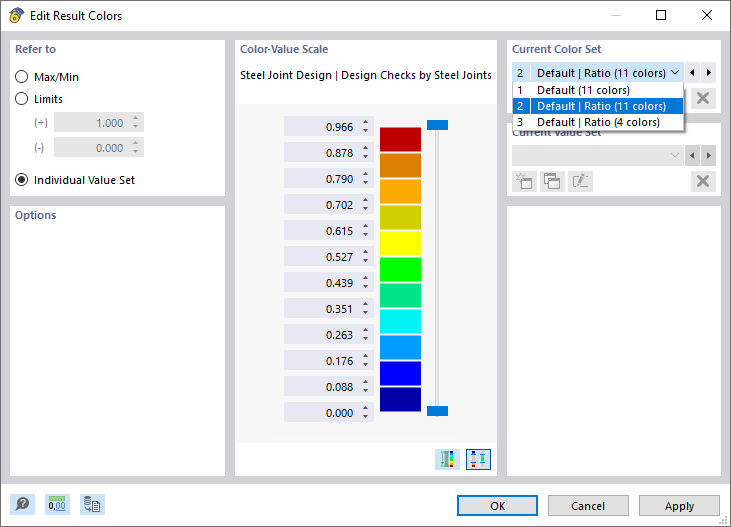

Modifica del set di colori

Fare clic su OK per applicare quella scala di colori.

Selezione dei componenti

Disattiva l'opzione Aste e piastre nel navigatore in modo che siano mostrati solo i risultati dei bulloni e delle saldature.

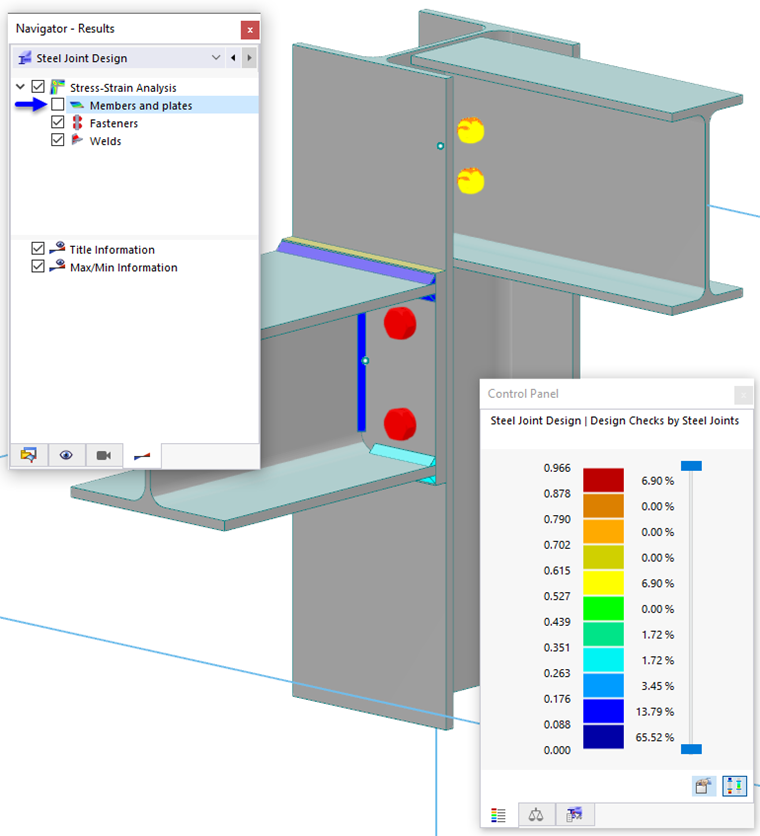

Tassi di lavoro di dispositivi di fissaggio e saldature

Quando ruoti ulteriormente il modello, vedrai che i bulloni rossi della trave del telaio rappresentano un rapporto di progetto elevato mentre i bulloni gialli della trave griglia rappresentano un utilizzo medio. Le saldature hanno rapporti di progetto relativamente bassi.

Infine, selezionare di nuovo la casella di controllo Aste e piastre nel navigatore per ripristinare le impostazioni predefinite.
