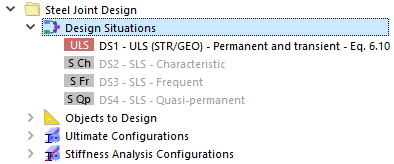

Quando si combinano i casi di carico per l'analisi statica nella parte 1, sono state create una situazione di progetto SLU e tre situazioni di progetto SLE. Se hai lavorato alla Parte 2, è stata aggiunta la situazione di progetto 'DS5 - SLU (STR/GEO)'. Tutte le situazioni di progetto sono elencate nella cartella 'Verifica giunti acciaio' del navigatore in quanto possono essere rilevanti anche per la verifica del collegamento.

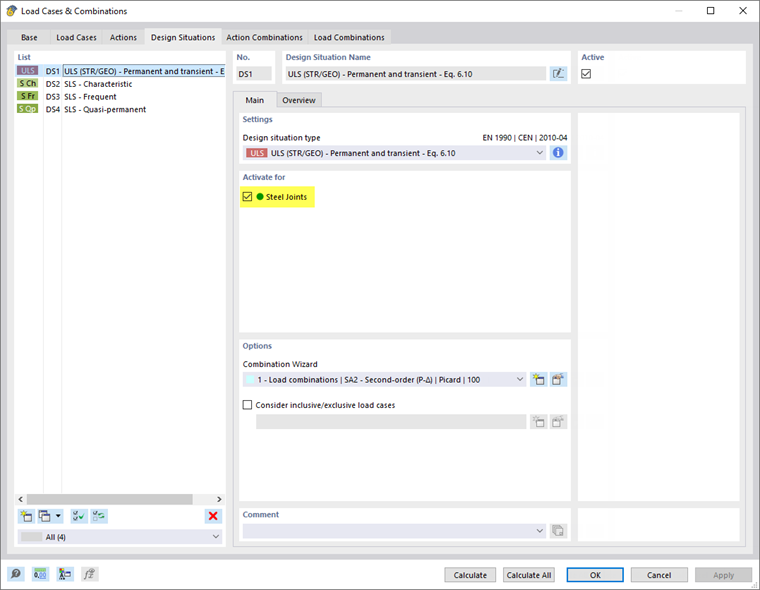

Fare doppio clic sulla voce della situazione di progetto DS1 - SLU (STR/GEO) nel navigatore. Nella scheda 'Situazioni di progetto' della finestra di dialogo 'Casi e combinazioni di carico', l'opzione 'Giunti acciaio' è attivata e la teoria del secondo ordine (P-Δ) è impostato. Questo metodo è applicabile quando si progettano aste in acciaio e si considerano le imperfezioni. Nella parte 2, la verifica del calcestruzzo è stata disabilitata per quella situazione di progetto.
Tutte le situazioni di progetto SLE sono state disabilitate nella parte 1. Pertanto, le caselle di controllo nelle aree 'Attive' non sono selezionate per quelle situazioni di progetto.
Se è stata creata la situazione di progetto DS5 durante la parte 2, selezionare questa nell'elenco. Quindi deselezionare la casella di controllo Giunti acciaio , in modo che questa situazione di progetto (secondo un'analisi lineare) sia considerata solo per la verifica del calcestruzzo.
Fare clic su OK per chiudere la finestra di dialogo.
