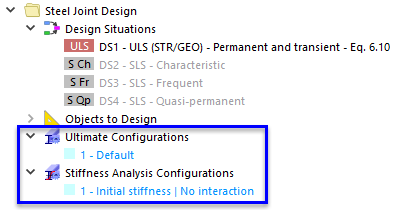

Nella cartella 'Verifica giunti acciaio' del navigatore, sono preimpostate due configurazioni per la verifica allo stato limite ultimo e l'analisi di rigidezza.
capacità portante

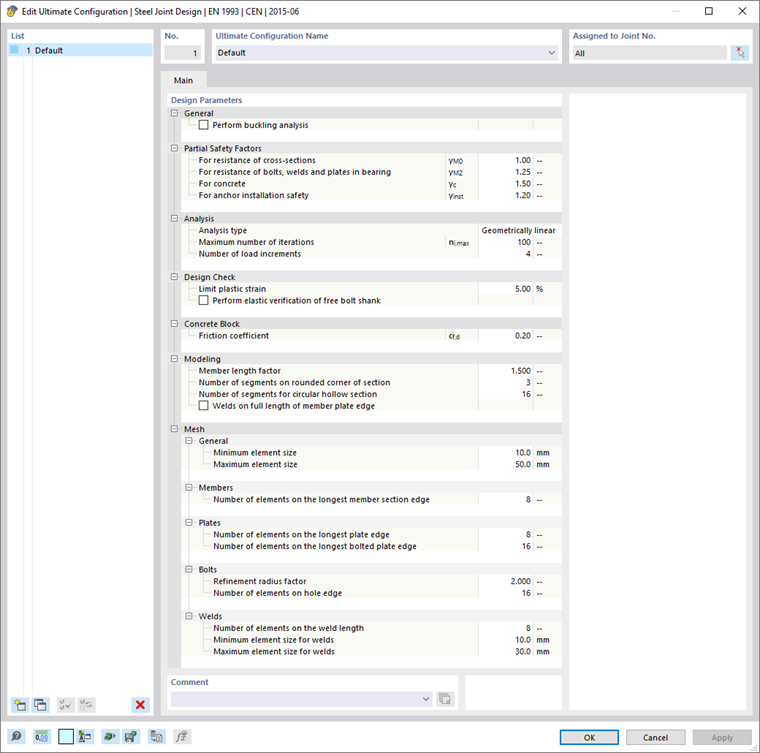

Fare doppio clic sulla voce 1 - Predefinito della categoria 'Configurazioni ultime'. Nella finestra di dialogo 'Modifica configurazione ultima', vengono gestite le impostazioni globali per la verifica dei giunti in acciaio. Controllano la progettazione del cosiddetto Modello FE di giunti in acciaio sostitutivi che viene creato sullo sfondo per il collegamento.
Nella categoria 'Generale', 'Esegui analisi di instabilità' è disattivata per impostazione predefinita. Ciò è sufficiente in quanto non si verificheranno effetti di instabilità della piastra per le sezioni trasversali laminate.
Dopo aver controllato i parametri, fare clic su OK per chiudere la finestra di dialogo.
Analisi di rigidezza

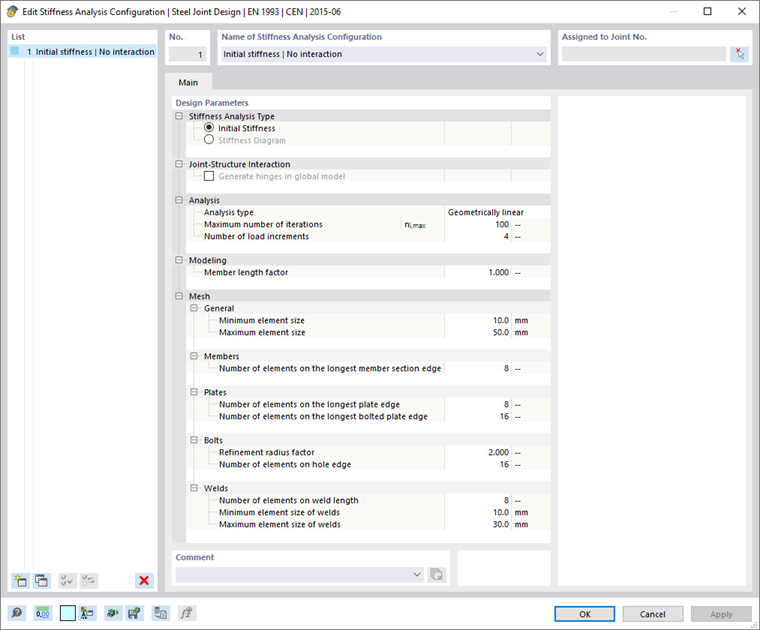

Fare doppio clic su 1 - Rigidezza iniziale | Nessuna interazione elemento della categoria 'Configurazioni dell'analisi di rigidezza'. Nella finestra di dialogo 'Modifica configurazione dell'analisi di rigidezza', vengono gestite le impostazioni globali per la verifica dei giunti in acciaio. Il tipo di analisi 'Rigidezza iniziale' è impostato per impostazione predefinita. Significa che il programma classifica il collegamento in base alla sua rigidezza rotazionale Sj,ini come rigido, semirigido o vincolato. Questo approccio garantisce la sicurezza, ottimizza l'utilizzo del materiale ed è coerente con i requisiti delle normative edilizie.
Dopo aver controllato anche questi parametri, fare clic su OK per chiudere la finestra di dialogo.
