Расчётные конфигурации

В навигаторе в папке 'Расчет стальных соединений' находятся две конфигурации для расчета предельного состояния по несущей способности и расчета жесткости.

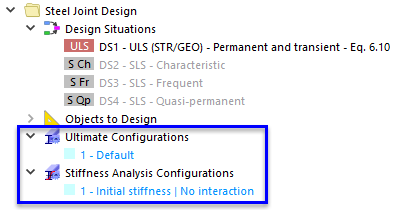

Конфигурации по умолчанию для расчёта стальных соединений в расчёте ПС 1г и расчёте жёсткости

Предельное состояние по несущей способности

Дважды щелкните на элемент 1 - по умолчанию в категории 'Конфигурации несущей способности'. В диалоговом окне 'Изменить конфигурацию несущей способности' можно управлять общими настройками для расчёта стальных соединений. Они определяют расчет так называемой Замещающая модель стального соединения КЭ, в фоновом режиме для соединения.

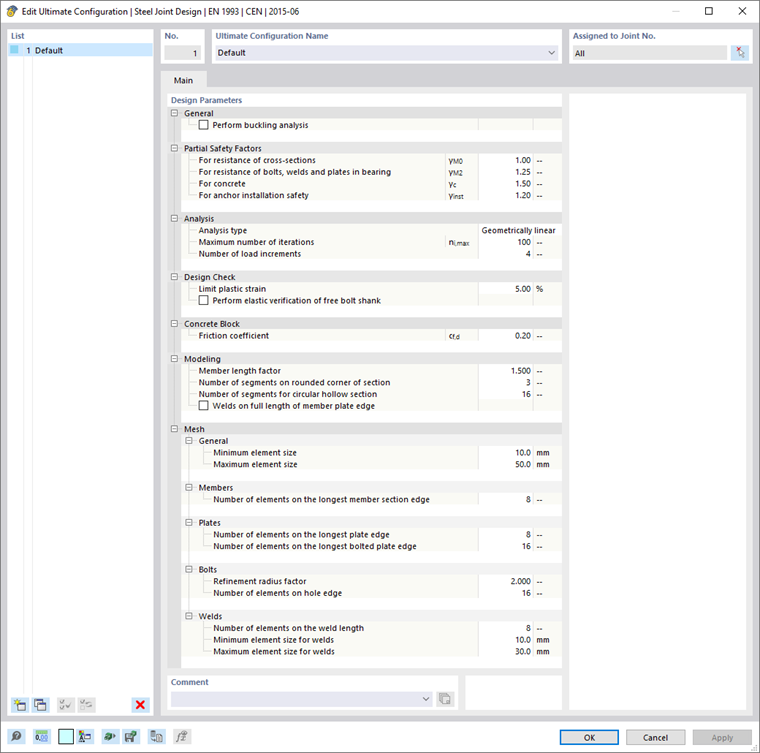

Параметры конфигурации несущей способности при расчете стальных соединений

В категории 'Общие' функция 'Выполнить расчет на потерю устойчивости' деактивирована по умолчанию. Этого достаточно, поскольку в прокатных сечениях не будет возникать эффектов потери устойчивости пластины.

После проверки всех параметров, нажмите кнопку OK , чтобы закрыть диалоговое окно.

Расчёт жёсткости

Дважды щелкните на 1 - Начальная жесткость | Нет взаимодействия с категорией 'Конфигурации расчёта жёсткости'. В диалоговом окне 'Изменить конфигурацию расчёта жёсткости' можно управлять общими настройками для расчёта стальных соединений. Тип расчёта 'Начальная жесткость' установлен по умолчанию. Это означает, что программа классифицирует соединение в соответствии с его поворотной жесткостью S_j,ini на жёсткое, полужесткое или шарнирное. Такой подход обеспечивает безопасность, оптимизирует использование материалов и соответствует требованиям строительных норм и правил.

Параметры конфигурации расчёта жёсткости при расчёте стальных соединений

После проверки этих параметров, нажмите кнопку OK , чтобы закрыть диалоговое окно.
