Рекомендуется рассчитывать затем определить жесткость соединения, а не выполнять расчет конфигурации несущей способности: Классификация соединения и соответствующая жесткость влияют на внутренние силы модели, которые, в свою очередь, влияют на напряжения стального соединения.
Расчёт жёсткости

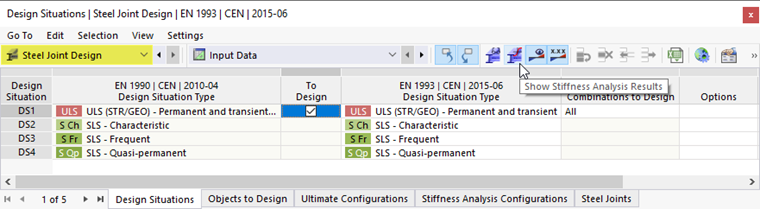

Расчет жесткости соединения Sj,ini можно запустить независимо от расчета ПС 1г. Запустите эту часть расчета, нажав на кнопку
на панели инструментов таблицы.

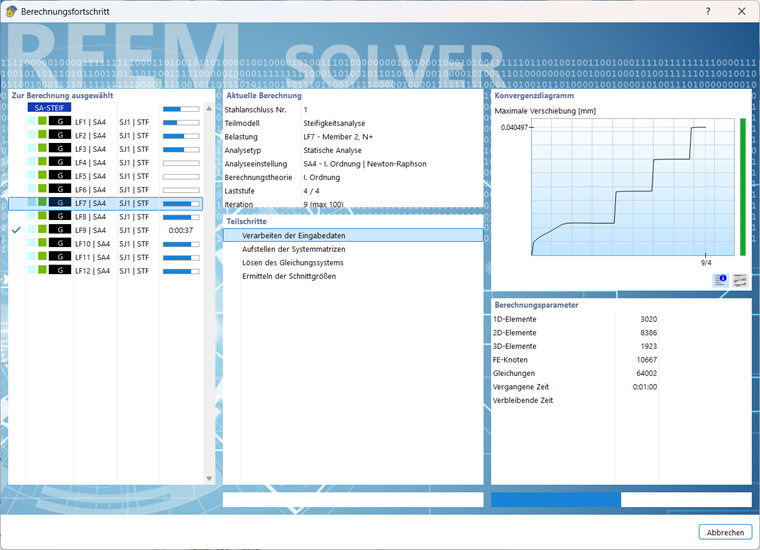

Откроется окно, в котором отображается ход расчета.

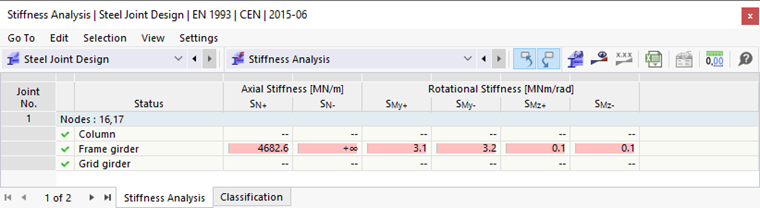

После завершения расчета, результаты будут представлены в таблице «Расчет жесткости».
Осевая жесткость и поворотная жесткость указаны для компонента 'Рамная балка', поскольку расчет был задан только для этого компонента (см.|image043698|Выбор внутренних сил для расчета жёсткости#изображение). Эти значения представляют собой жесткости узла при его конструктивном расчете (торцевая пластина, болты, сварные швы).
Переключитесь на таблицу Классификация.

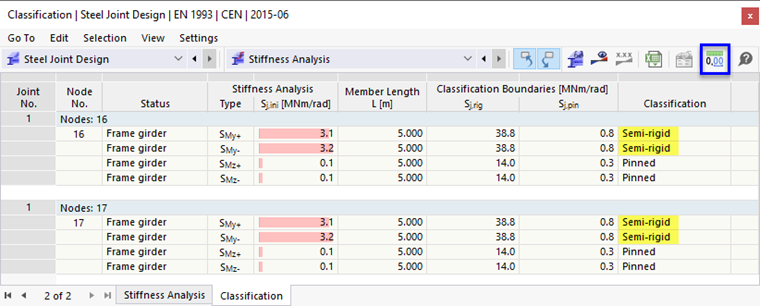

В данной таблице отображается «Классификация» соединения. Она основывается на результатах жесткости и предельных значениях, указанных в столбцах 'Границы классификации'. Поскольку оба узла классифицируются как «Полужесткие», модель должна быть скорректирована: Балка ригеля рамы была задана без каких-либо шарниров стержней. Данная модель представляет собой жесткое соединение с колонной, а не полужесткое.
Для точного применения значений жесткости в следующем шаге, нажмите на

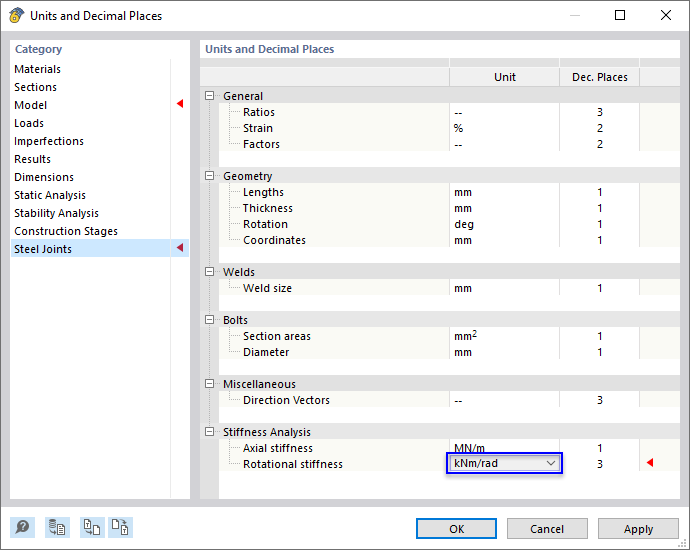

на панели инструментов таблицы для настройки единиц измерения.
В списке единиц измерения «Поворотной жесткости» выберите возможность кНм/рад. Затем нажмите кнопку ОК.
Применение результатов расчета жёсткости на модели

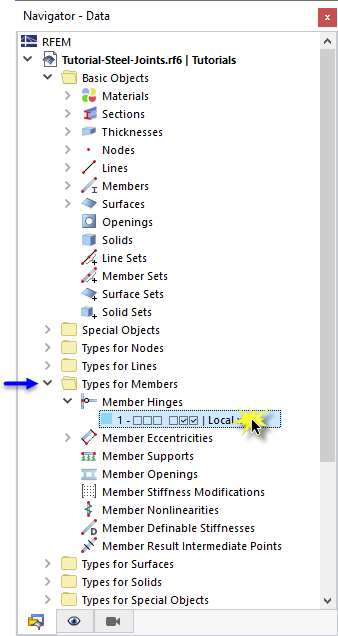

Чтобы применить константы пружины полужесткого соединения рамной балки, требуется новый тип шарнира стержня. Откройте категорию « Типы для стержней » в «Навигаторе - Данные». Затем откройте диалоговое окно «Типы шарниров стержней» и дважды щелкните на тип шарнира № 1.
В диалоговом окне 'Изменить шарнир стержня' нажмите на

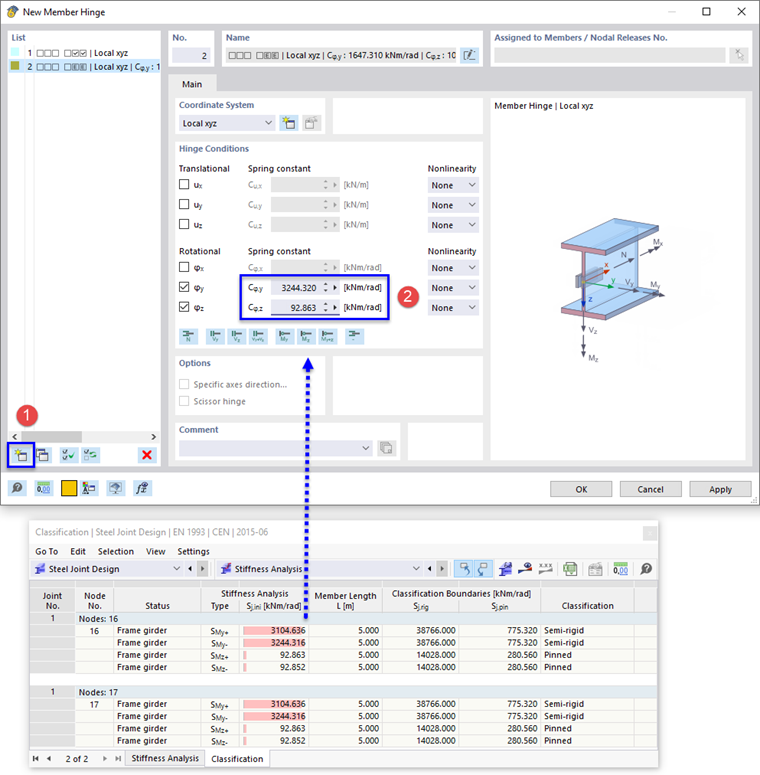

кнопку (1), чтобы задать новый тип шарнира. Затем введите значения жесткости пружины так, как указано в таблице «Классификация» (2):
- Cφ,y = 3 244 316 [кНм/рад] (значение будет округлено)
- Cφ,z = 92,863 [кНм/рад]
Для Cφ,y применяется значение SMy-, поскольку на обоих концах рамной балки действуют отрицательные изгибающие моменты My. Cφ,z не имеет для модели никакого значения, поскольку моменты Mz отсутствуют. Поступательной составляющей ux шарнира можно пренебречь: В балке рамы действуют сжимающие силы, и осевая жесткость при сжатии равна бесконечности (см. таблицу {%://#image043959 'Расчет жесткости']]).

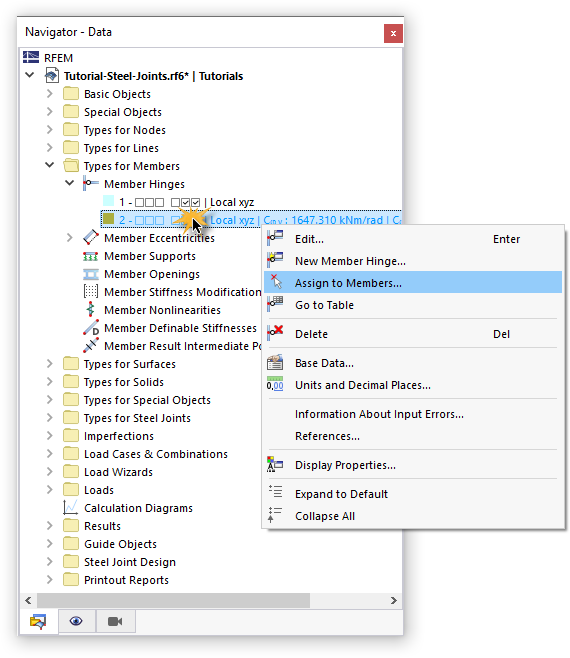

Нажмите OK , чтобы закрыть диалоговое окно. Чтобы назначить новый тип шарнира, щелкните правой кнопкой мыши по этому пункту в «Навигаторе - Данные». Затем выберите в контекстном меню возможность «Придать к стержням».

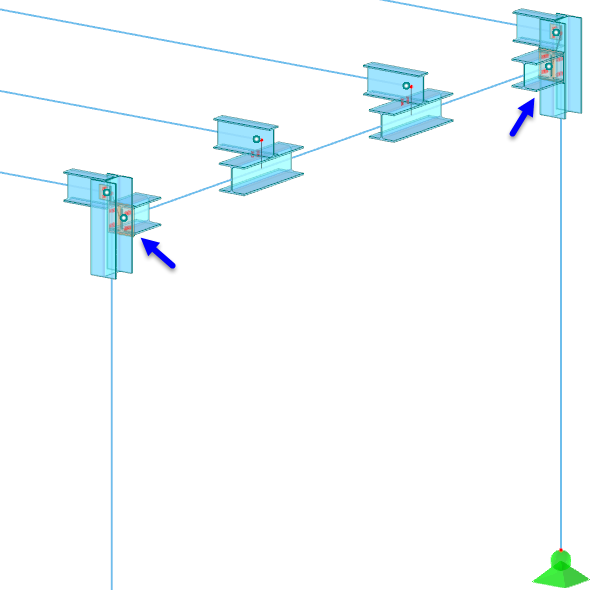

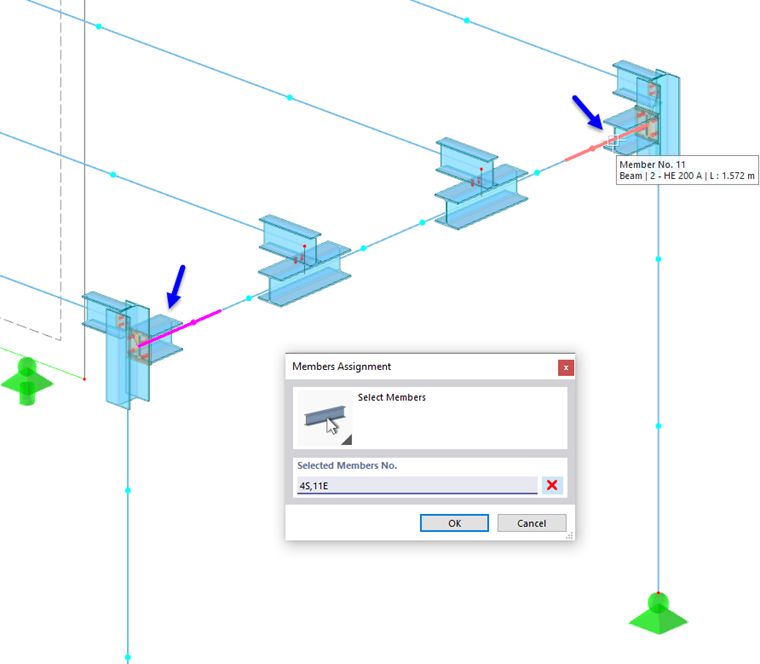

Стержни делятся графически на трети. Выберите части каркасной фермы, которые соединены с колоннами.
- Стержень 4 - начало (щелкните часть рядом с колонной)
- Стержень 11 - конец (щелкните часть рядом с колонной)
В окне «Придание стержней» нажмите на кнопку « OK », чтобы выделить шарниры.
Воздействие на моменты

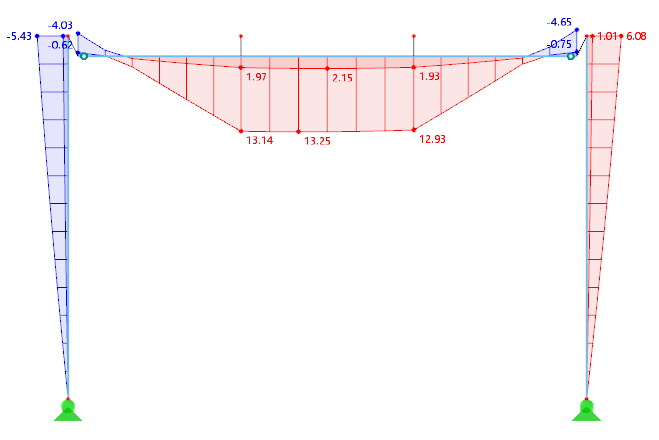

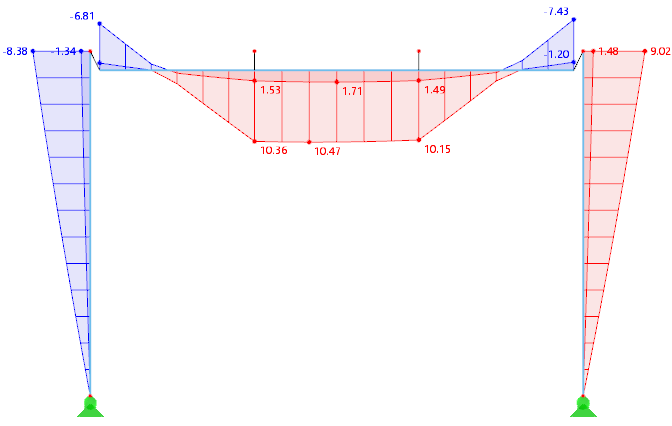

Учет начальной жесткости с помощью стержневых шарниров приводит к измененному распределению моментов для балки и колонн. Моменты My в соединении значительно уменьшаются, но увеличиваются во внутреннем пролете из-за перераспределения. На следующих рисунках, предназначенных только для информации, показаны различия.
