Расчетные соотношения для расчета напряжения-деформации перечислены в нескольких таблицах. Они сортируются по определенным критериям.

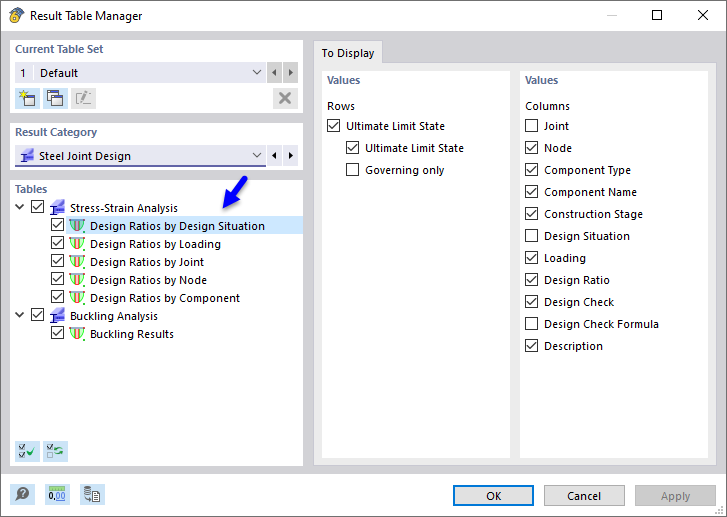

Диспетчер таблиц результатов
Управление таблицами и их подробностями осуществляется в «Менеджере таблиц результатов». Нажмите на

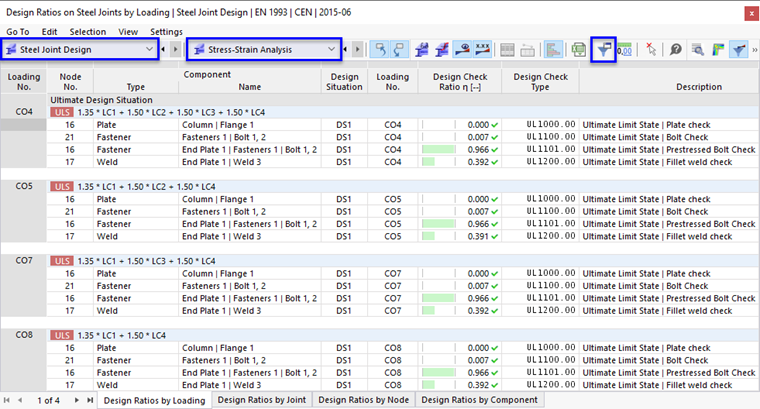

кнопку на панели инструментов таблицы, чтобы открыть ее (см. изображение {%://#image044975 Таблицы для 'Расчетных соотношений стальных соединений']]).
Проверьте, активирована ли таблица Расчётные соотношения по расчётным ситуациям. В противном случае, выберите его, поскольку это обеспечивает быстрый и хороший обзор результатов. Также выбрана «Расчет на потерю устойчивости», но она не имеет смысла, так как для .
Достаточно лишь «Значения», которые отображаются по умолчанию для строк и столбцов, Закройте диалоговое окно, нажав OK.
Расчетные соотношения в расчете напряжений-деформаций

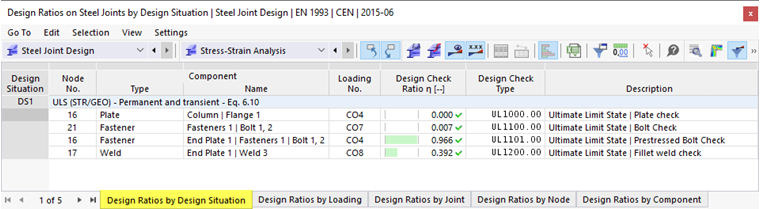

В таблице «Расчётные соотношения по расчётным ситуациям» представлены максимальные расчётные соотношения каждого типа компонента, используемого для заданных стальных соединений. Значения, указанные в столбце «Расчетное соотношение», представляют собой соотношения существующих расчетных значений к соответствующим расчетным значениям прочности.
В таблице «Расчетные соотношения по соединениям» представлен обзор максимальных соотношений, которые были рассчитаны для каждого типа стального соединения. Они представляют собой различные расчётные проверки несущей способности, которые были рассчитаны для пластин, крепежных элементов и сварных швов.

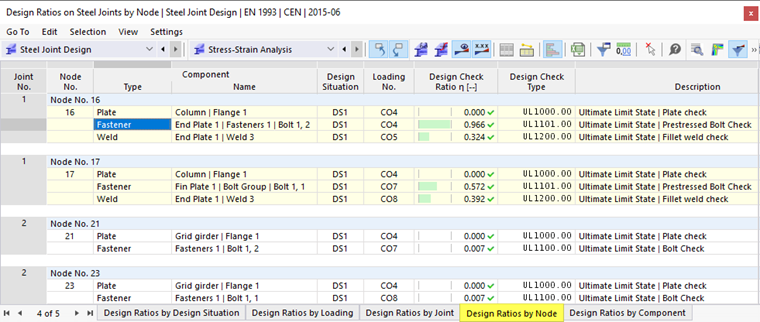

Чтобы оценить результаты для каждого рассчитанного узла, выберите таблицу Расчетные соотношения по узлам.
Подробности результатов

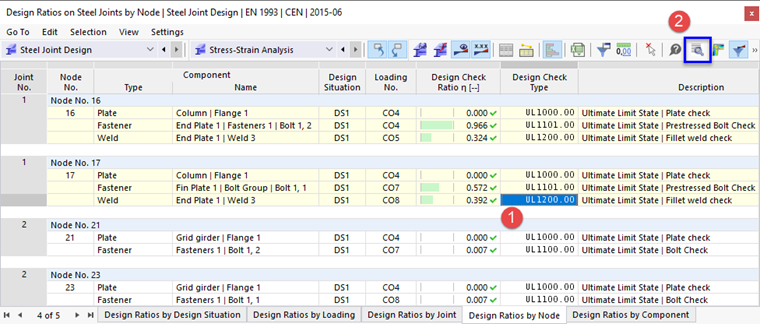

В таблицах результаты пронумерованы по типам проверок. Например, «UL1200.00» представляет собой проверку углового шва. Наибольшее соотношение данного типа расчета было рассчитано для узла № 17. Выберите данную линию (1).
Чтобы изучить подробности расчета данной проверки, нажмите
нажмите кнопку на панели инструментов таблицы (2). Откроется окно «Подробности расчетной проверки».
В этом окне представлены все параметры расчета и соответствующие уравнения. Щелкнув на
с помощью кнопки в правой нижней части области (1) можно переключаться между значениями и символами, отображаемыми в формулах расчета.
выбрать другой шов из списка «Имя компонента» (2); например, Ребристая пластина 1 | Вырез пластины 1 | Шов (2). Подробности расчета обновлены, так что вы можете проверить напряжения в сварном шве, соединяющем ребристую плиту и срез плиты.

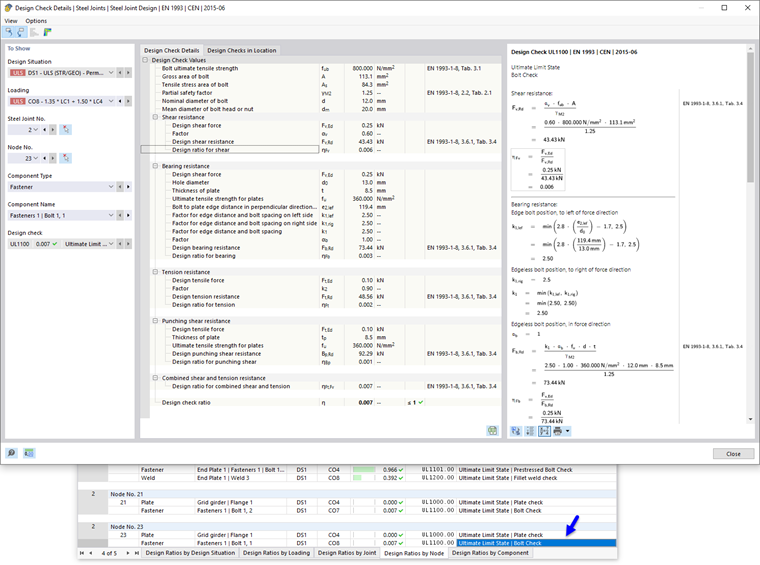

При выборе другой линии в таблице, отображаются соответствующие подробности. Например, щелкните в последней строке, чтобы задать проверку болта для узла № 23 (при необходимости, немного переместите окно 'Подробности расчетной проверки').
Вернитесь к таблицам с помощью кнопки Закрыть.
