Die Ausnutzungen der Spannungs-Dehnungs-Berechnung sind in mehreren Tabellen aufgelistet. Dort sind sie nach bestimmten Kriterien sortiert.

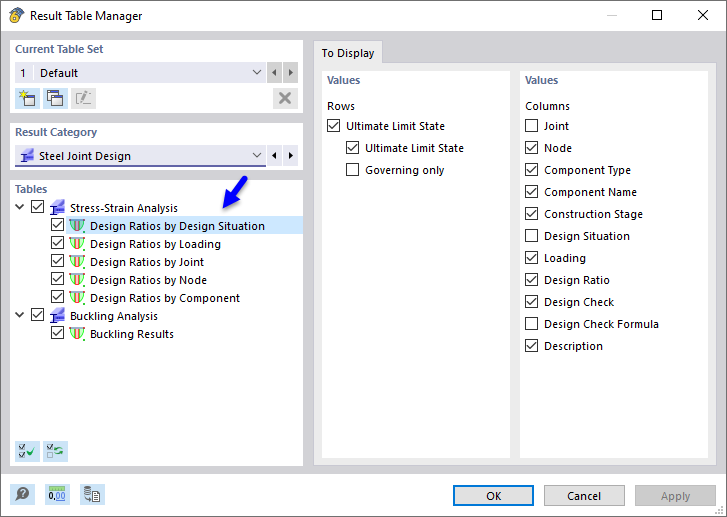

Ergebnistabellen-Manager
Die Tabellen und ihre Details werden im "Ergebnistabellen-Manager" verwaltet. Klicken Sie auf die Schaltfläche
in der Tabellen-Symbolleiste, um die Tabelle zu öffnen (siehe Bild Tabellen für "Ausnutzungen an Stahlanschlüssen").
Überprüfen Sie, ob die Tabelle Ausnutzungen nach Bemessungssituation aktiviert ist. Falls nicht, aktivieren Sie diese, da sie einen schnellen und guten Überblick über die Ergebnisse bietet. Der 'Beulnachweis' ist ebenfalls angewählt, spielt aber keine Rolle, da der Stabilitätsnachweis für die Bemessungskonfiguration der Tragfähigkeit nicht aktiviert wurde.
Die "Werte", die standardmäßig für die Zeilen und Spalten angezeigt werden sollten, sind angemessen. Schließen Sie den Dialog mit OK.
Ausnutzungen der Spannungs-Dehnungs-Berechnung

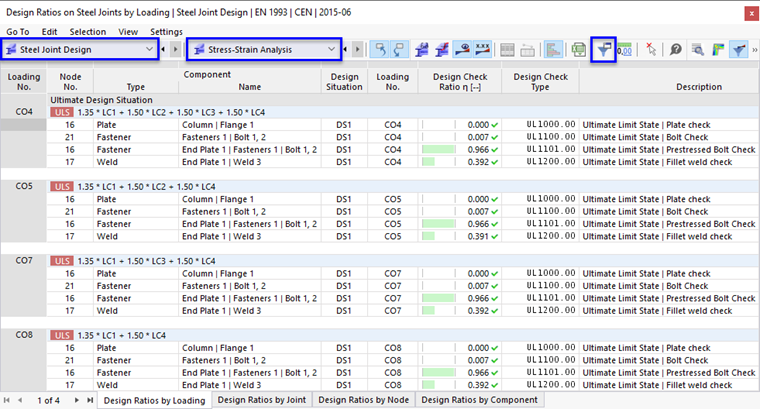

In der Tabelle "Ausnutzungen nach Bemessungssituation" sind die maximalen Ausnutzungen jeder verwendeten Komponentenart für die definierten Stahlanschlüsse dargestellt. Die in der Spalte "Nachweiskriterium" aufgeführten Werte stellen die Verhältnisse der vorhandenen Bemessungswerte zu den jeweiligen Bemessungstragfähigkeiten dar.
Die Tabelle "Ausnutzungen nach Anschluss" gibt einen Überblick über die maximalen Ausnutzungen, die für jeden Stahlanschlusstyp berechnet wurden. Sie stellen die verschiedenen Nachweise der Beanspruchbarkeiten dar, die für die Bleche, Verbindungsmittel und Schweißnähte berechnet wurden.

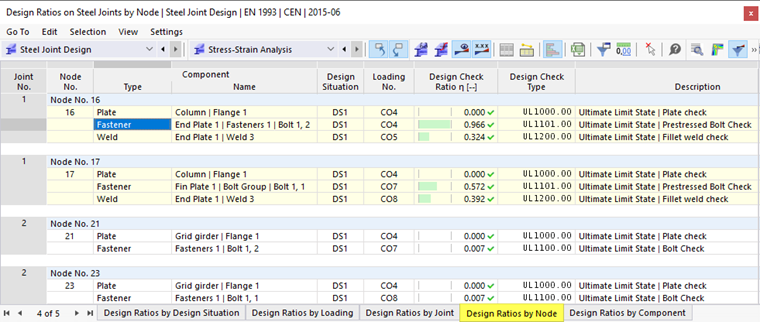

Um die Ergebnisse für jeden bemessenen Knoten auszuwerten, wählen Sie die Tabelle Ausnutzungen nach Knoten.
Ergebnisdetails

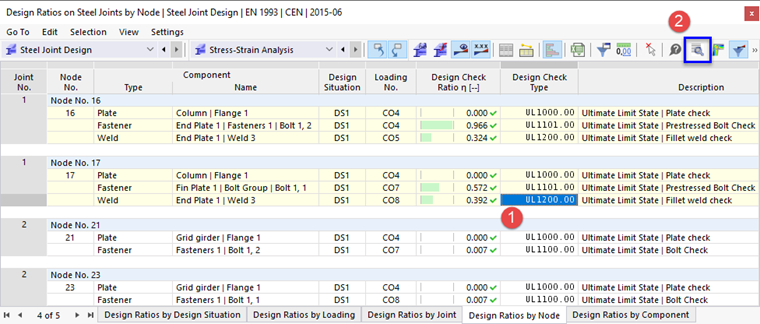

In den Tabellen sind die Ergebnisse nach Nachweisarten mit Nummern gekennzeichnet. Beispielsweise steht "UL1200.00" für den Kehlnahtnachweis. Die höchste Ausnutzung dieser Nachweisart wurde für Knoten Nr. 17 berechnet. Selektieren Sie diese Zeile (1).
Um die Bemessungsdetails dieses Nachweises zu untersuchen, klicken Sie auf die Schaltfläche
in der Tabellen-Symbolleiste (2). Das Fenster "Nachweisdetails" wird geöffnet.

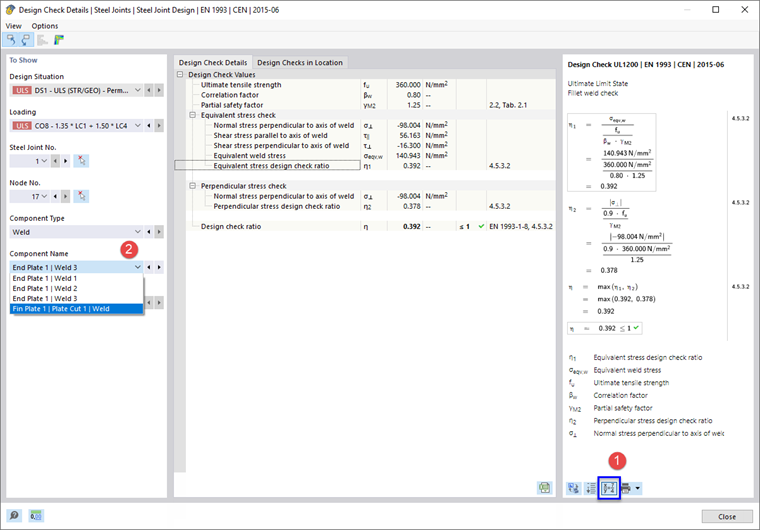

In diesem Fenster werden alle Parameter der Bemessung und die entsprechenden Gleichungen angezeigt. Mit einem Klick auf die Schaltfläche
im rechten unteren Bereich (1) können Sie zwischen den in den Formeln der Bemessung angezeigten Werten oder Symbolen wechseln.
Wählen Sie in der Liste "Name der Komponente" eine andere Schweißnaht aus (2), z.B. Fahnenblech 1 | Blechschnitt 1 | Schweißnaht (2). Die Bemessungsdetails werden aktualisiert, sodass Sie die Spannungen der Schweißnaht, die das Fahnenblech und den Blechschnitt miteinander verbindet, überprüfen können.

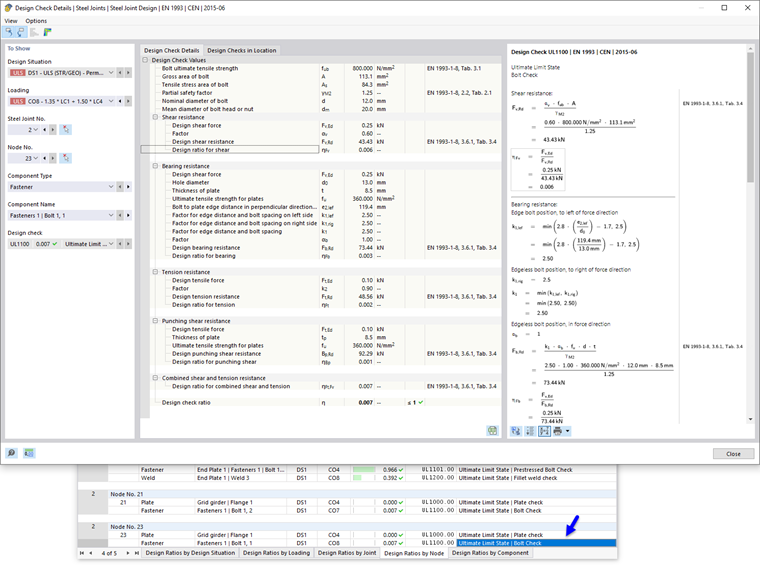

Wird in der Tabelle eine andere Zeile selektiert, werden die entsprechenden Details angezeigt. Klicken Sie beispielsweise in die letzte Zeile, um den Schraubennachweis des Knotens Nr. 23 einzustellen (verschieben Sie ggf. das Fenster "Nachweisdetails" etwas).
Klicken Sie auf Schließen, um zu den Tabellen zurückzukehren.
