Преобразование поверхностной нагрузки в линейную без вспомогательной поверхности

Я хочу преобразовать поверхностную нагрузку в линейную и применить ее к отдельным балкам. Можно ли это сделать без использования вспомогательной области?

Ответ:

В программах RFEM и RSTAB можно автоматически преобразовывать нагрузки на площадь в нагрузки на линии или стержни. Пользователю притом может выбирать из следующих трех вариантов:

  • Нагрузки на стержень из нагрузок на площадь через плоскость
  • Нагрузки на стержнь из нагрузок на площадь через ячейки
  • Нагрузки на линию из нагрузок на площадь на отверстиях

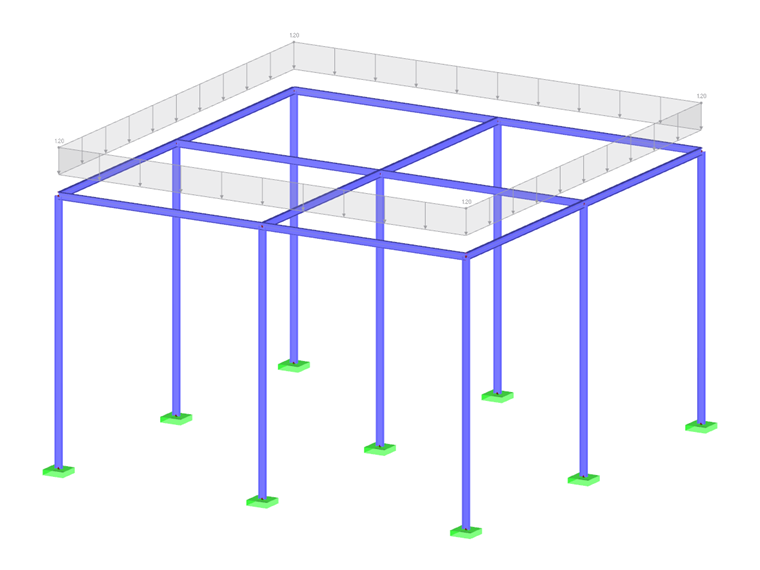

Стальная рама с нагрузкой на поверхность
Стальная рама с нагрузкой на поверхность

При преобразовании поверхностных нагрузок в нагрузки на стержни необходимо задать с помощью угловых узлов соответствующую плоскость или выбрать в графике соответствующие ячейки. Нагрузка на поверхность может быть применена ко всей поверхности или, при необходимости, к полезной площади стержней или к их проекции.

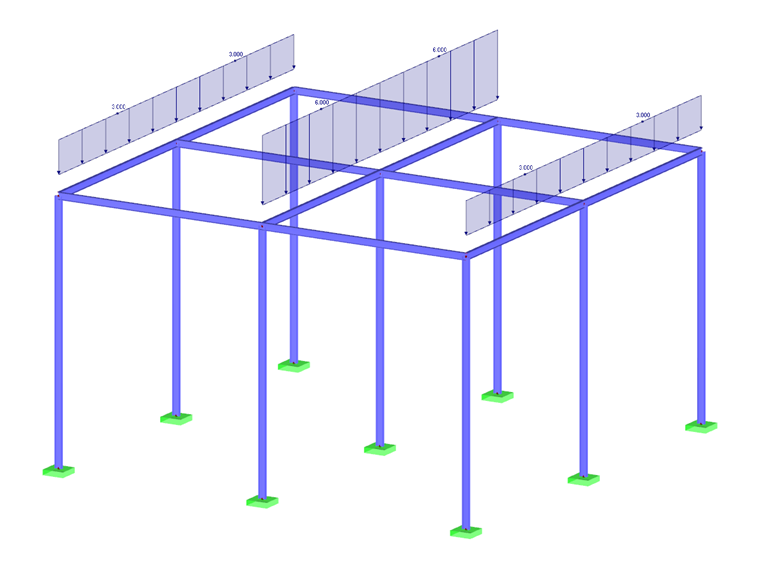

Переход от нагрузок на поверхность к нагрузкам на стержень
Переход от нагрузок на поверхность к нагрузкам на стержень

Все функции доступны в программе в разделе «Инструменты» → «Создать нагрузки».

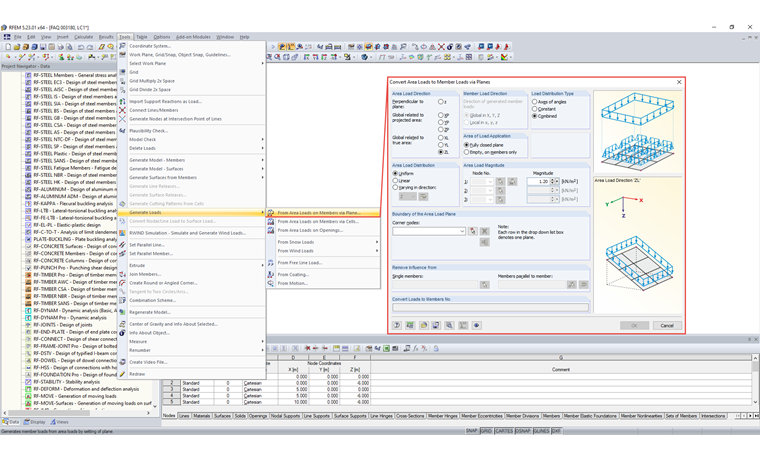

Функции в меню Инструменты → Создать нагрузки
Функции в меню Инструменты → Создать нагрузки

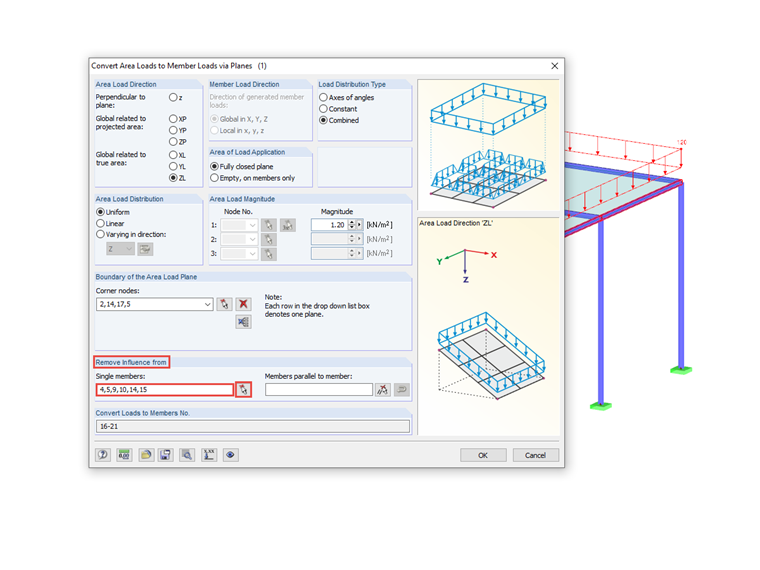

Поверхностные нагрузки только на полезную поверхность стержней (например, не влияют на выбранные стержни)
Поверхностные нагрузки только на полезную поверхность стержней (например, не влияют на выбранные стержни)
