Conversione da carico di superficie a carico lineare senza superficie ausiliaria

Vorrei convertire il carico da un carico di superficie a un carico di linea; cioè, per applicarlo alle singole travi. Jak to mohu udělat bez pomocné plochy?

Risposta:

In RFEM e RSTAB, è possibile convertire automaticamente i carichi superficiali in carichi di aste o di linea. K dispozici jsou tři možnosti:

  • Zatížení na pruty z plošného zatížení prostřednictvím roviny
  • Zatížení na pruty z plošného zatížení pomocí buněk
  • Liniová zatížení z plošných zatížení otvorů

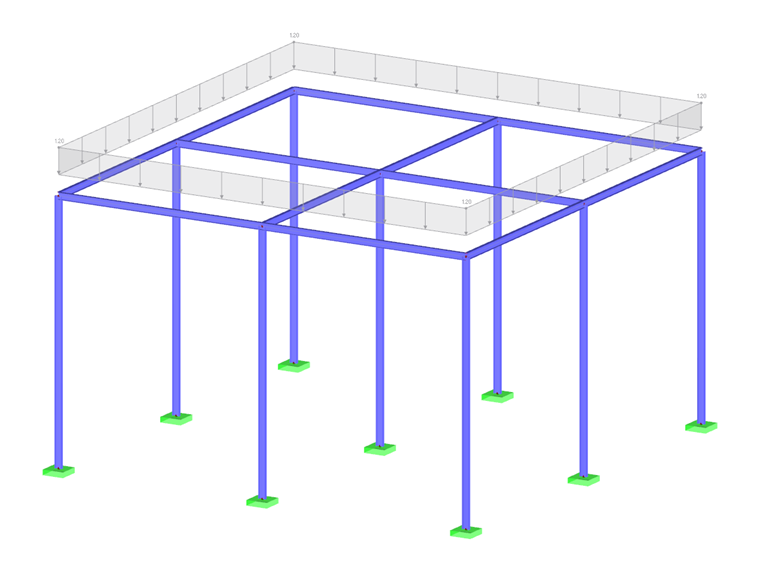

Struttura del telaio in acciaio con carico superficiale
Struttura del telaio in acciaio con carico superficiale

V případě převodu plošného zatížení na zatížení na pruty je třeba zadat rovinu pomocí rohových uzlů, případně je třeba vybrat v grafickém okně příslušné buňky. Plošné zatížení lze aplikovat na celou plochu nebo případně pouze na účinnou plochu prutů nebo na její průmět.

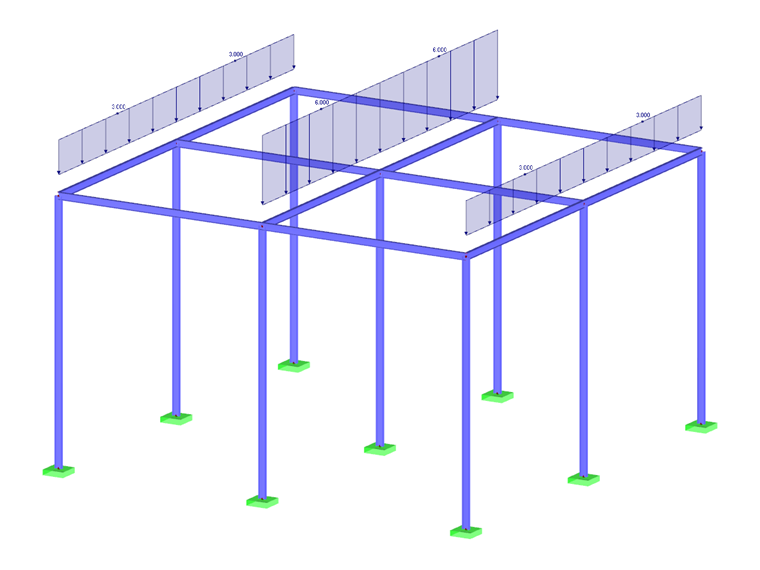

Trasferimento dai carichi della superficie ai carichi dell'asta
Trasferimento dai carichi della superficie ai carichi dell'asta

Funkce naleznete v programu v menu Nástroje → Generovat zatížení.

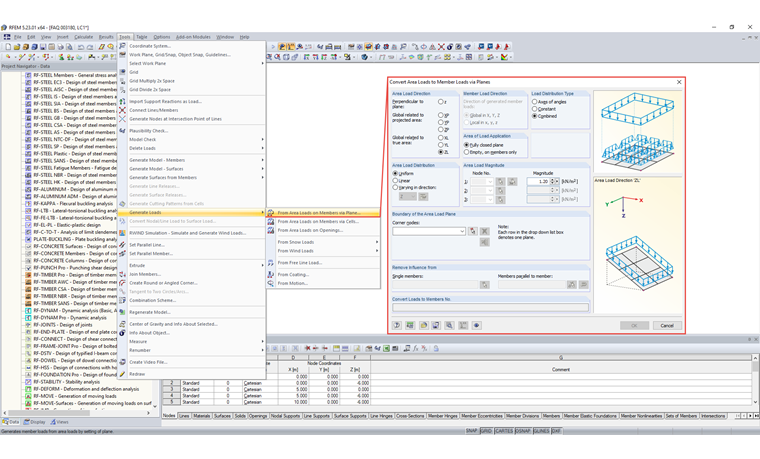

Funzioni nel menu Strumenti → Genera carichi
Funzioni nel menu Strumenti → Genera carichi

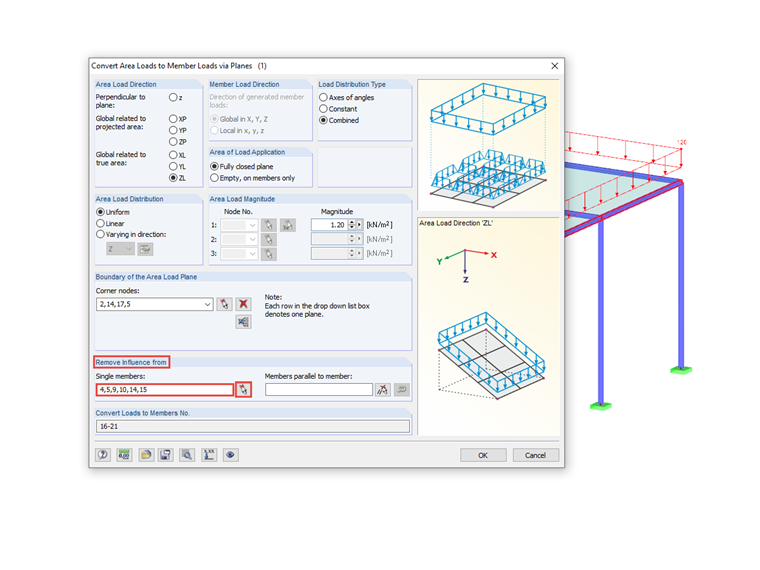

Solo carichi superficiali sulla superficie efficace delle aste (ad esempio, senza effetto sulle aste selezionate)
Solo carichi superficiali sulla superficie efficace delle aste (ad esempio, senza effetto sulle aste selezionate)
