Conversão de carga de superfície em carga de linha sem superfície auxiliar

Gostaria de converter a carga de superfície em carga de linha para aplicá-la a vigas individuais. Como é que posso fazer isso sem utilizar uma superfície auxiliar?

Resposta:

No RFEM e no RSTAB é possível converter automaticamente cargas de superfície em cargas de barra ou de linha. Para tal, existem três opções:

  • Cargas de barra a partir de cargas de superfície através de um plano
  • Cargas de barra a partir de cargas de superfície através de uma célula
  • Cargas de linha a partir de cargas de superfície em aberturas

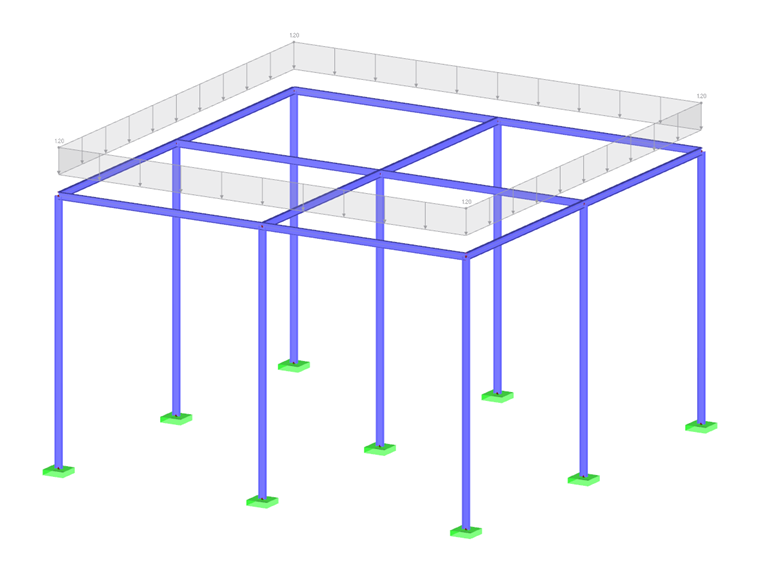

Estrutura de pórtico de aço com carga de superfície
Estrutura de pórtico de aço com carga de superfície

Para as cargas de barra a partir de cargas de superfície, é necessário definir um plano através de nós de canto ou selecionar células no gráfico. A carga de superfície pode ser aplicada a toda a superfície ou, se necessário, à área efetiva das barras ou à sua projeção.

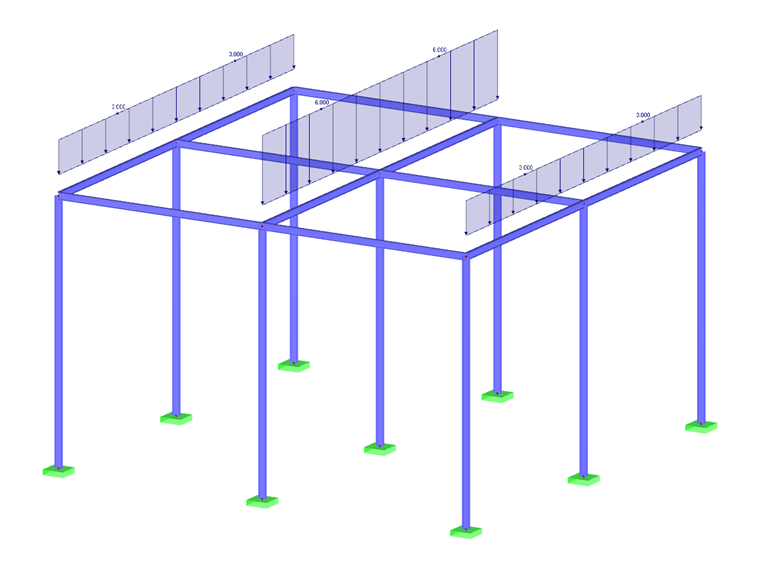

Transferência de cargas de superfície para cargas de barra
Transferência de cargas de superfície para cargas de barra

Funkce naleznete v programu v menu Nástroje → Generovat zatížení.

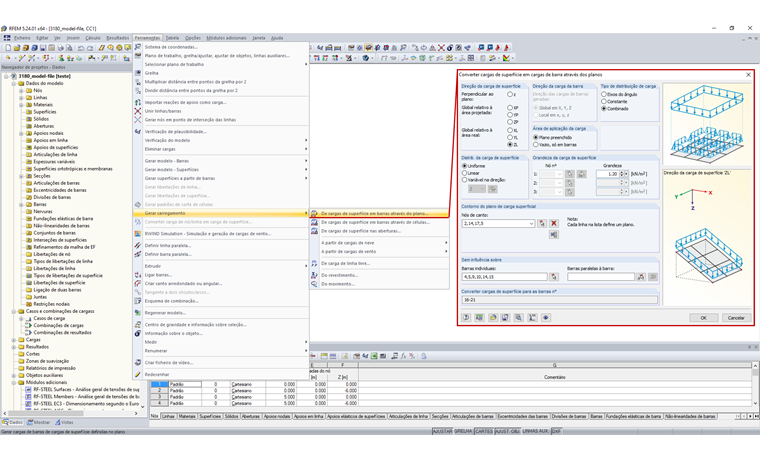

Funções no menu Ferramentas → Gerar cargas
Funções no menu Ferramentas → Gerar cargas

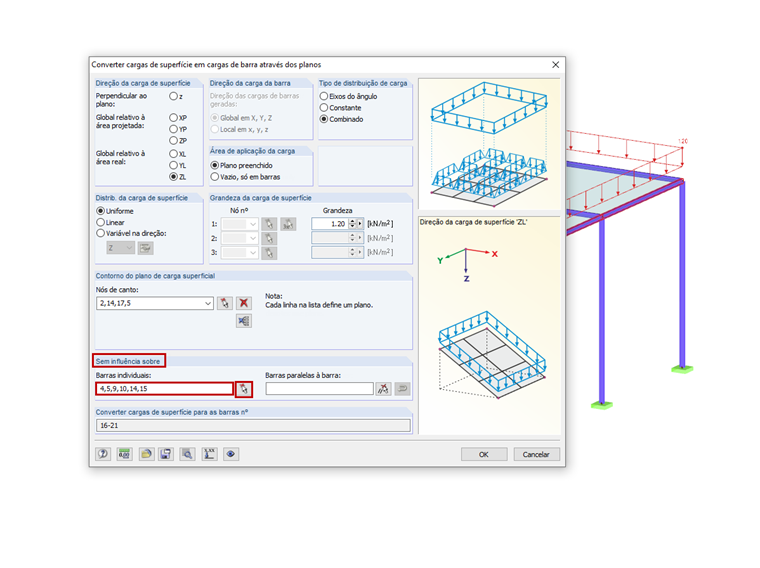

Cargas de superfície apenas na superfície efetiva das barras (por exemplo, sem efeito nas barras selecionadas)
Cargas de superfície apenas na superfície efetiva das barras (por exemplo, sem efeito nas barras selecionadas)
