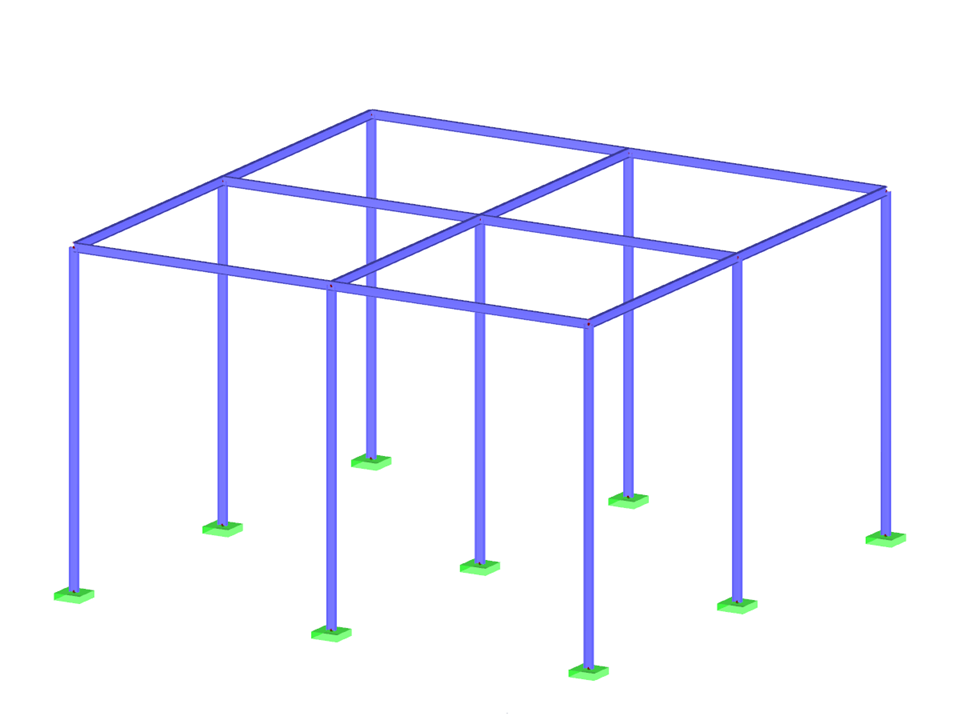

Modelo da FAQ 003180
  • Descrição
  • Avaliações (0)

Gostaria de converter a carga de superfície em carga de linha para aplicá-la a vigas individuais. Como é que posso fazer isso sem utilizar uma superfície auxiliar?

No RFEM e no RSTAB é possível converter automaticamente cargas de superfície em cargas de barra ou de linha. Para tal, existem três opções:

Cargas de barra a partir de cargas de superfície através de um plano
Cargas de barra a partir de cargas de superfície através de uma célula
Cargas de linha a partir de cargas de superfície em aberturas

Para as cargas de barra a partir de cargas de superfície, é necessário definir um plano através de nós de canto ou selecionar células no gráfico. A carga de superfície pode ser aplicada a toda a superfície ou, se necessário, à área efetiva das barras ou à sua área de trabalho.

Pode encontrar as funções no menu do programa em Ferramentas → Gerar carregamento.

Modelo utilizado em
Total
0 de 5 estrelas
Esta página tem 0 classificações de utilizadores.
5 estrelas
4 estrelas
3 estrelas
2 estrelas
1 estrela
(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

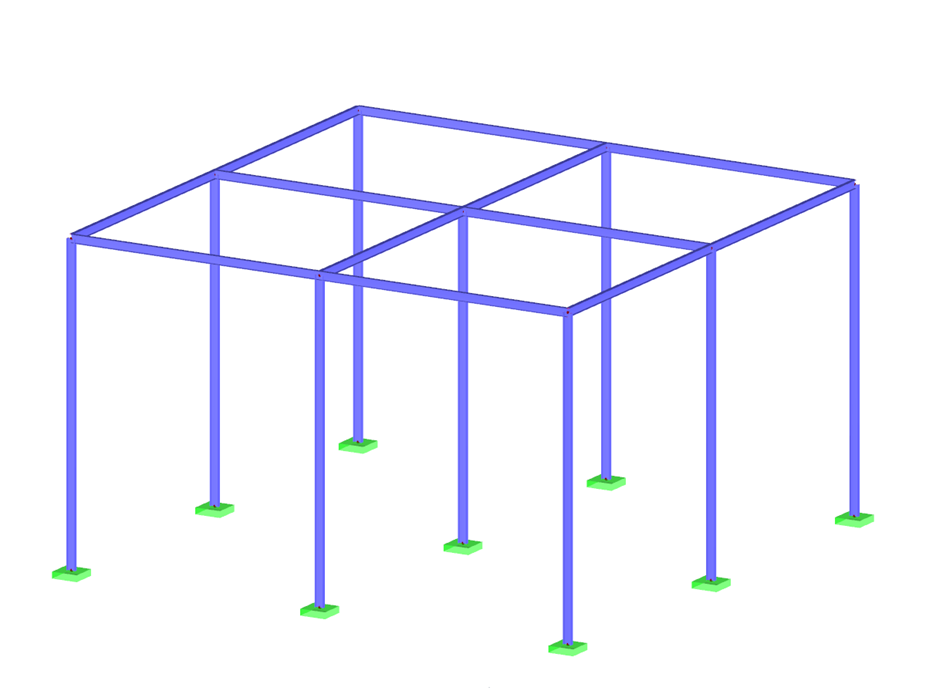

Estrutura reticulada de aço

Número de nós 18
Número de linhas 21
Número de barras 21
Número de superfícies 0
Número de sólidos 0
Número de casos de carga 1
Número de combinações de cargas 0
Número de combinações de resultados 0
Peso total 1,798 t
Dimensões (métricas) 10,000 x 6,000 x 10,000 m
Dimensões (imperial) 32.81 x 19.69 x 32.81 feet

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
