Я хочу преобразовать поверхностную нагрузку в линейную и применить ее к отдельным балкам. Можно ли это сделать без использования вспомогательной области?
В программах RFEM и RSTAB можно автоматически преобразовывать нагрузки на площадь в нагрузки на линии или стержни. Пользователю притом может выбирать из следующих трех вариантов:
Нагрузки на стержень из нагрузок на площадь через плоскость
Нагрузки на стержнь из нагрузок на площадь через ячейки
Нагрузки на линию из нагрузок на площадь на отверстиях
При преобразовании поверхностных нагрузок в нагрузки на стержни необходимо задать с помощью угловых узлов соответствующую плоскость или выбрать в графике соответствующие ячейки. Нагрузка на поверхность может быть применена ко всей поверхности или, при необходимости, к полезной площади стержней или к их проекции.
Все функции программы находятся в меню «Инструменты» → «Создать нагрузки».

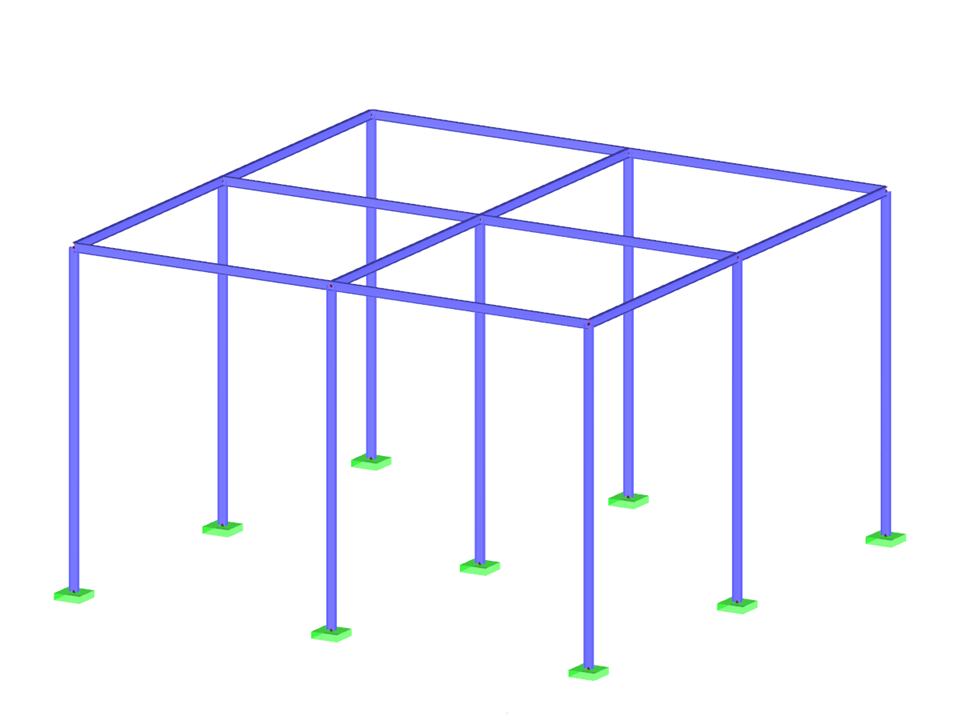

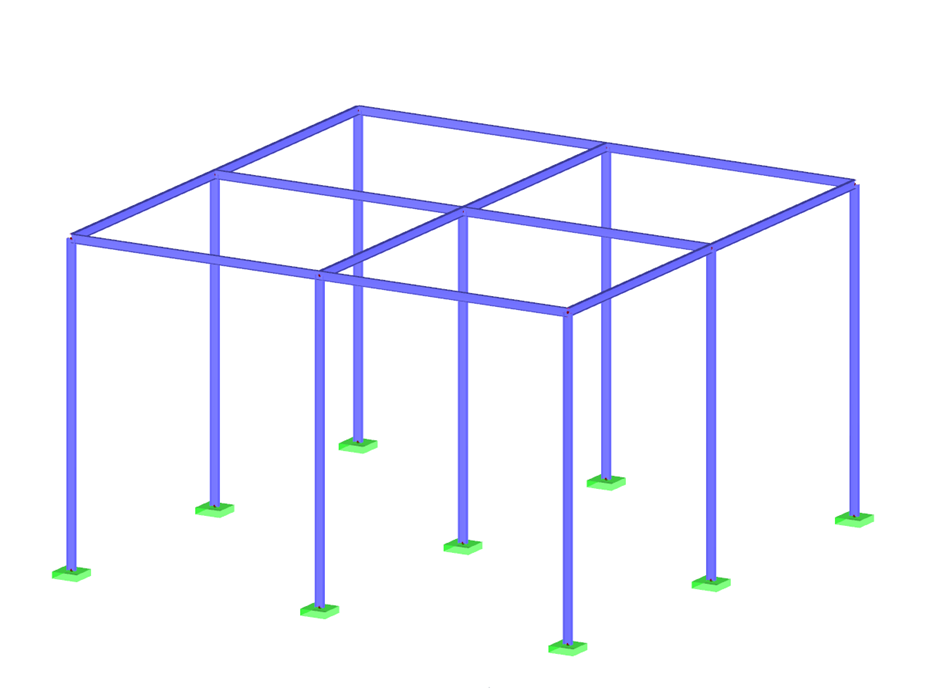

Стальная каркасная конструкция
Количество узлов | 18 |
Количество линий | 21 |
Количество стержней | 21 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 1 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 1,798 t |
Размеры (метрические) | 10,000 x 6,000 x 10,000 m |
Размеры (имперские) | 32.81 x 19.69 x 32.81 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
