Me gustaría aplicar la carga superficial a una carga lineal, es decir, convertirla para vigas simples. ¿Cómo puedo hacer esto sin usar un plano auxiliar?
En RSTAB y RFEM, las cargas superficiales se pueden transferir automáticamente a cargas en barras/lineales. Hay 3 opciones disponibles para esto:
Cargas en barras a partir de cargas superficiales por medio de un plano
Cargas en barras a partir de cargas superficiales a través de celdas
Cargas lineales a partir de cargas superficiales en huecos
En el caso de convertir cargas en barras a partir de cargas superficiales, es necesario definir un plano utilizando los nudos de las esquinas, o seleccionando las celdas correspondientes en la ventana gráfica. La carga superficial se puede aplicar a toda la superficie o, si es necesario, solo al área efectiva de las barras o a su plano de trabajo.
Puede encontrar las características en el programa en "Herramientas > Generar cargas"

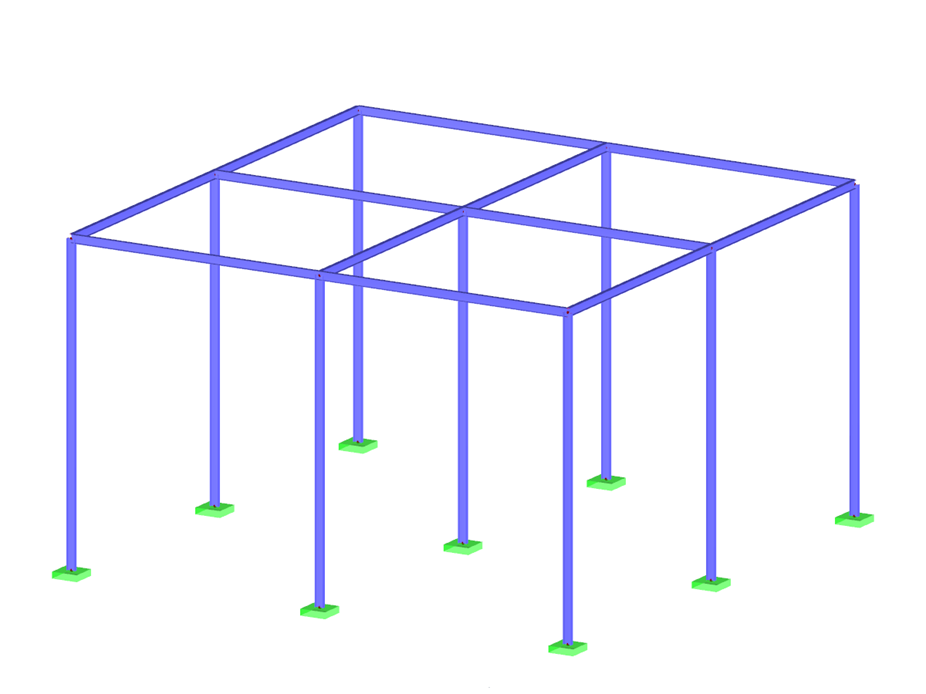

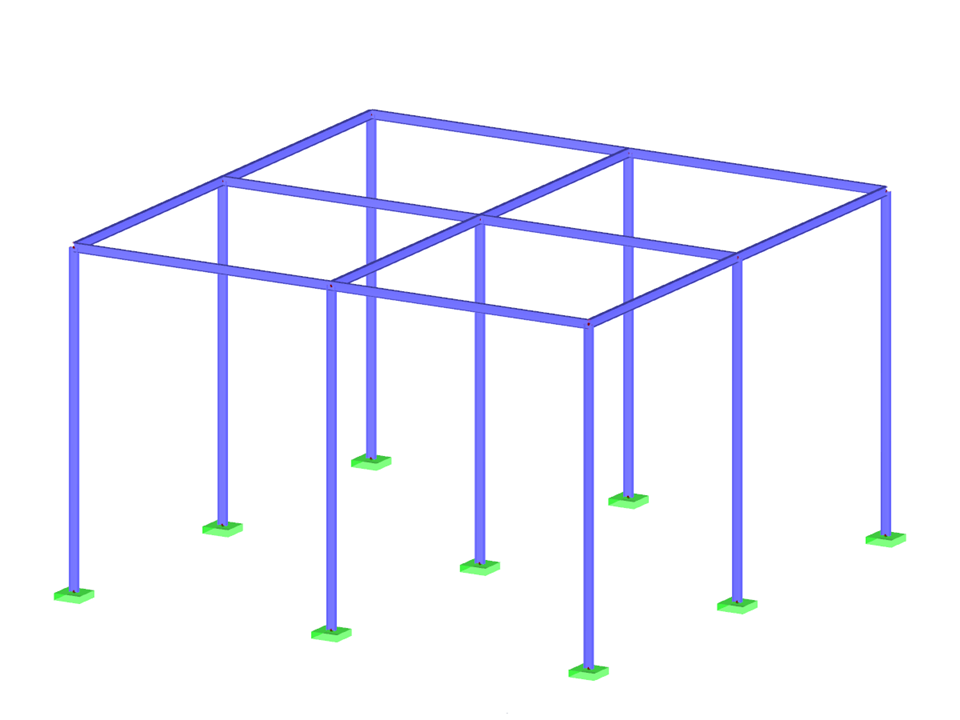

Modelo utilizado en
Pórtico de acero
| Número de nudos | 18 |
| Número de líneas | 21 |
| Número de barras | 21 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1,798 t |
| Dimensiones (métricas) | 10,000 x 6,000 x 10,000 m |
| Dimensiones (imperiales) | 32.81 x 19.69 x 32.81 feet |
