Chciałbym zamienić obciążenie z obciążenia powierzchniowego na obciążenie liniowe, czyli zastosować je do poszczególnych belek. Jak mogę to zrobić bez korzystania z obszaru pomocniczego?
W programach RFEM i RSTAB istnieje możliwość automatycznej konwersji obciążeń powierzchniowych na obciążenia prętowe lub liniowe. Dostępne są trzy opcje:
Obciążenia prętowe od obciążeń powierzchniowych za pośrednictwem płaszczyzny
Obciążenia prętowe od obciążeń powierzchniowych za pośrednictwem komórek
Obciążenia liniowe od obciążeń powierzchniowych na otworach
W przypadku konwersji obciążeń powierzchniowych na obciążenia prętowe należy zdefiniować płaszczyznę za pomocą węzłów narożnych lub wybrać odpowiednie komórki w oknie graficznym. Obciążenie powierzchniowe może być przyłożone do całej powierzchni lub, jeżeli jest to konieczne, do obszaru efektywnego prętów lub do jego rzutu.
Funkcje te można znaleźć w menu programu w opcji Narzędzia → Generować obciążenia.

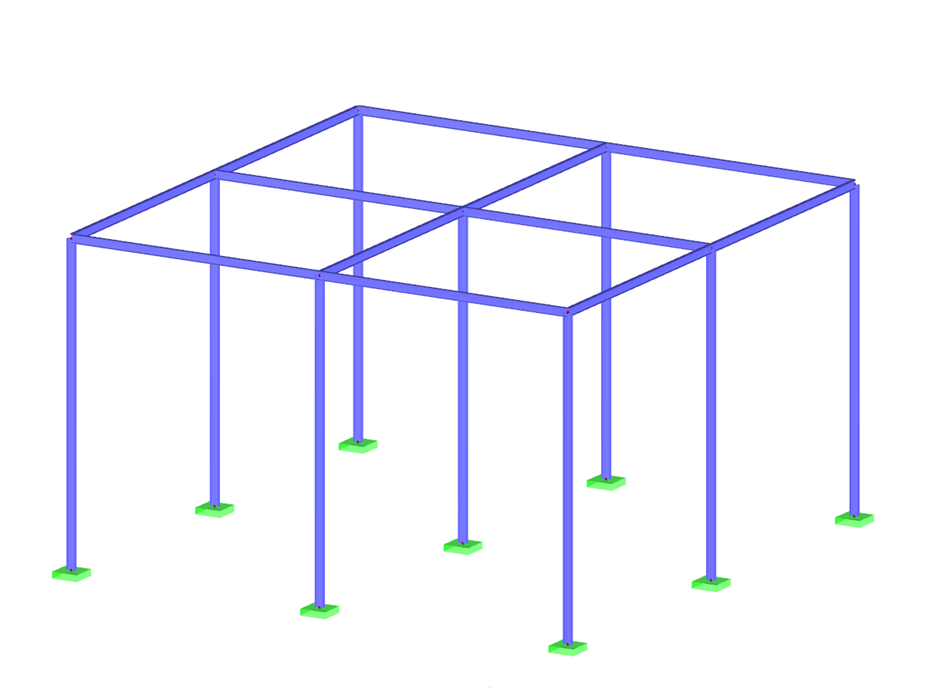

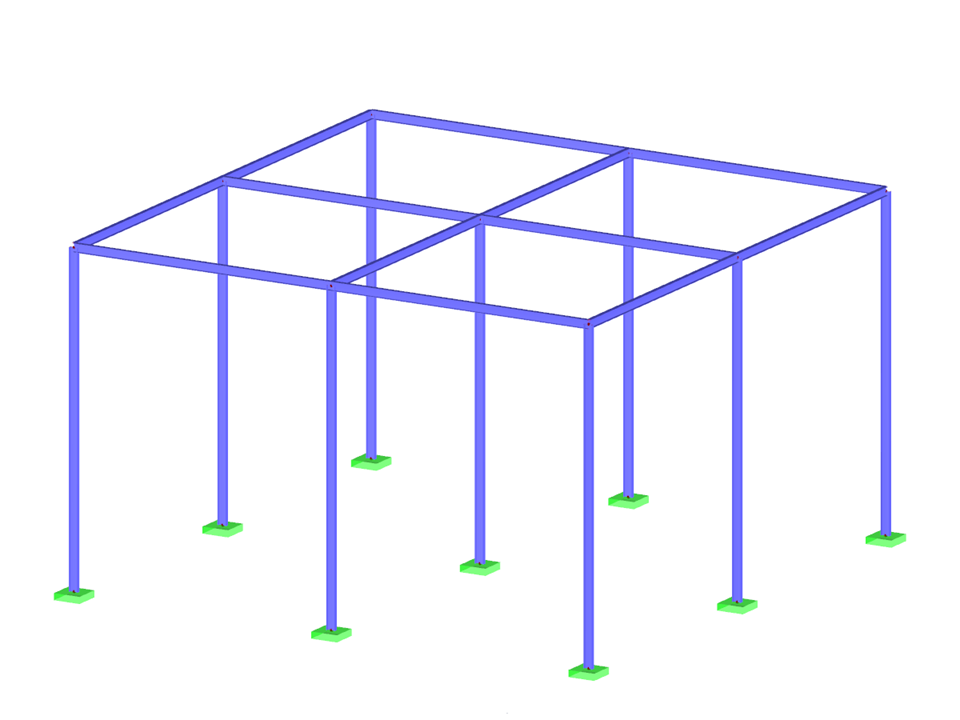

Model wykorzystany w
stalowa konstrukcja ramowa
| Liczba węzłów | 18 |
| Liczba linii | 21 |
| Liczba prętów | 21 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,798 t |
| Wymiary (metryczne) | 10,000 x 6,000 x 10,000 m |
| Wymiary (imperialne) | 32.81 x 19.69 x 32.81 feet |
