Общие тонкостенные сечения часто имеют асимметричную геометрию. Тогда главные оси этих сечений не параллельны горизонтально и вертикально ориентированным осям Y и Z. Функция «Преобразовать главные оси так, чтобы Iu (большая ось) всегда была больше, чем Iv (второстепенная ось)», позволяет определить положение главных осей, соответствующее вводу.

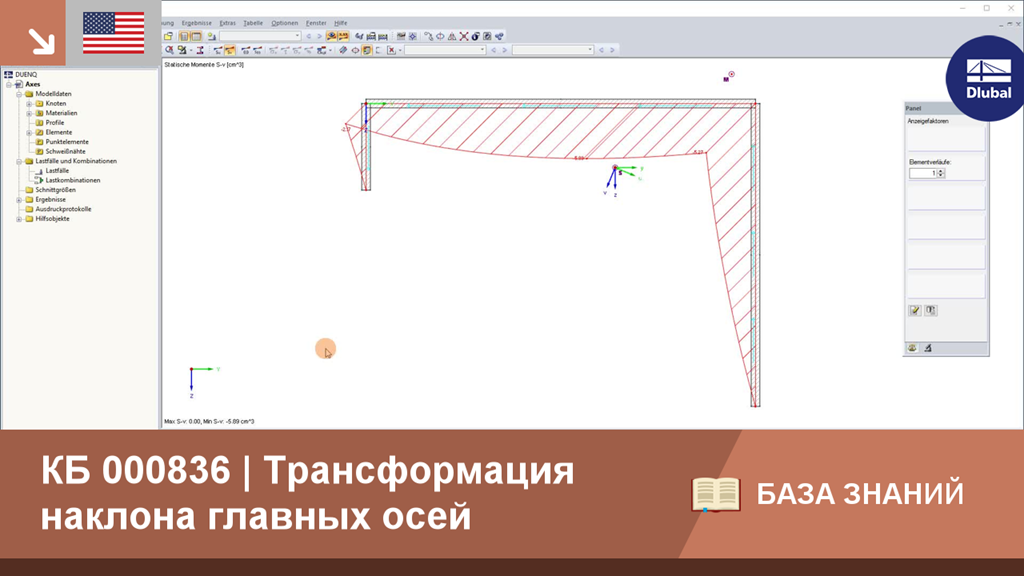

КБ 000836 | Трансформация наклона главных осей
SHAPE‑THIN определяет эффективные сечения по нормам EN 1993‑1‑3 и EN 1993‑1‑5 для холодногнутых профилей. Дополнительно можно проверить также геометрические условия применимости нормы, указанные в EN 1993-1-3, раздел 5.2.
Влияние местной потери устойчивости пластины рассчитывается по методу приведенной ширины, а возможная потеря устойчивости элементов жесткости (нестабильность) у жестких профилей по норме EN 1993-1-3, раздел 5.5.
Дополнительно можно выполнить итерационный расчёт для оптимизации эффективного сечения.
Вы можете изобразить эффективные сечения графически.
Подробную информацию о расчёте холодногнутых профилей с помощью SHAPE-THIN и RF-/STEEL Cold-Formed Section можно найти в технической статье «Расчёт тонкостенных холодногнутых C-швеллеров по норме EN 1993‑1‑3».
Расчет тонкостенного холодногнутого С-образного профиля по норме EN 1993-1-3 Подробнее о RF-STEEL Cold-Formed SectionsВ программе SHAPE-THIN 8 можно рассчитывать эффективное сечение усиленных плит с потерей устойчивости по норме EN 1993-1-5, п. 4.5.
Критическое напряжение при потере устойчивости рассчитывается по норме EN 1993-1-5, Приложение A.1, для плит с потерей устойчивости, имеющих как минимум 3 продольных элемента жесткости, или по норме EN 1993-1-5, Приложение A.2, для плит с потерей устойчивости, с одним или двумя элементы жесткости в сжатой зоне. Программа выполняет также на запас потери устойчивости при кручении.
База данных материалов в RFEM, RSTAB и SHAPE-THIN содержит стали по австралийской норме AS/NZS 4600:2005.
- Моделирование сечений с помощью элементов, профилей, дуг и точечных элементов
- Расширяемая база данных характеристик материалов, пределов текучести и предельных напряжений
- Характеристики сечений для открытых, замкнутых и несмежных тонкостенных профилей
- Идеальные характеристики сечений, состоящих из различных материалов
- Определение сварных напряжений в угловых швах
- Анализ напряжений, включая расчет первичного и вторичного кручения
- Проверка соотношений c/t
- Эффективные сечения по норме
- EN 1993-1-5 (включая усиленные панели с потерей устойчивости по разделу 4.5)
- EN 1993-1-3
- EN 1999-1-1
- DIN 18800-2
- Классификация по норме
- EN 1993-1-1
- EN 1999-1-1
- Интерфейс с программой MS Excel для импорта и экспорта таблиц
- Протокол результатов
