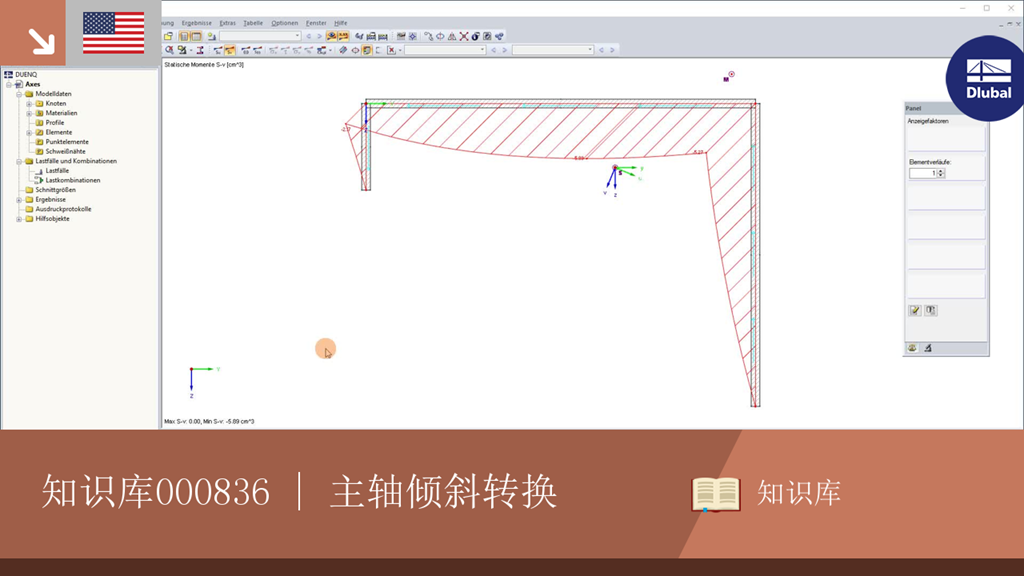

一般的薄壁截面通常有不对称的几何形状。 因此,这些截面的主轴不平行于在水平和垂直方向上排列的轴Y和Z。主轴的位置要与输入相匹配。
您有什么问题想问的吗?
![截面上有“交换”惯性矩](/zh/webimage/010307/469060/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Allgemeine dünnwandige Querschnitte weisen oft unsymmetrische Geometrien auf. Die Hauptachsen solcher Profile liegen dann nicht parallel zu den horizontal und vertikal ausgerichteten Achsen Y und Z. Bei der Ermittlung der Querschnittswerte wird neben den hauptachsenbezogenen Trägheitsmomenten der Winkel α zwischen der Schwerpunktachse y und der Hauptachse u bestimmt.
![Aufrundungsfunktion](/zh/webimage/010182/3051818/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
In RFEM, RSTAB und DUENQ können Formeln benutzt werden, um einen Zahlenwert zu ermitteln.
![SHAPE-THIN中的混合截面](/zh/webimage/010292/2424353/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Die Materialzuteilung für hybride DUENQ-Querschnitte lässt sich in RFEM und RSTAB bequem wählen. Voraussetzung dafür ist, dass den Querschnittselementen in DUENQ unterschiedliches Material zugewiesen wurde.
![Festlegung des Standardprogramms im Projektmanager](/zh/webimage/010306/2424480/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
Der netzwerkfähige Projektmanager verwaltet die Projekte aller Dlubal-Anwendungen an einer zentralen Stelle.
![Wirksamer Querschnitt eines kaltgeformten Z-Profiles in DUENQ 9](/zh/webimage/007237/2093074/405_en.png?mw=512&hash=c65398ba9c4d0a8dc74fae780ce1dd98ab67b3b4)
使用 SHAPE-THIN 可根据 EN 1993-1-3 和 EN 1993-1-5 计算冷弯薄壁型钢截面的有效截面。 可选检查在 EN 1993-1-3 的 5.2 节中规定的截面几何尺寸限制条件。
按照折减宽度的方法考虑板件局部屈曲,并且根据 EN 1993-1-3 第 5.5 节考虑加劲截面加劲肋的可能屈曲(畸变屈曲)。
可以选择迭代计算来优化有效截面。
可以图形方式显示有效截面。
在技术文章"按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计"中,详细介绍了如何使用 SHAPE-THIN 和 RF-/STEEL Cold-Formed Sections 对冷弯薄壁型钢进行设计。
按照 EN 1993-1-3 进行冷弯薄壁 C 型截面设计 RF-/STEEL Cold-Formed Sections![在 SHAPE-THIN 8 中的有效截面](/zh/webimage/006822/484232/DUENQ.png?mw=512&hash=96d43be20a4528cf741503961d2b0429d7f70ef4)
在 SHAPE-THIN 8 中按照规范 EN 1993-1-5 中章节 4.5 计算纵向加固屈曲区域的有效截面。
对至少有三个纵向加劲的屈曲区的临界屈曲应力的计算根据规范 EN 1993-1-5 中附录 A.1 ,对至少有一个或两个纵向加劲的屈曲区的计算根据规范 EN 1993-1-5 中附录 A.2受压区的加劲肋。 此外还要对加固进行抗扭计算。
![Stähle nach der australischen Norm AS/NZS 4600:2005 in der Materialdatenbank](/zh/webimage/006816/474786/AS_NZS_4600_2005.png?mw=512&hash=5c1a2d1de5b3c1924a53f1b8d27e64dbffda4746)
在 RFEM、RSTAB 和 ShapeThin 的材料库中含有按照澳大利亚规范 AS/NZS 4600:2005 规定的钢材。
![Querschnittsprogramm DUENQ | Querschnittswerte dünnwandiger Profile, elastische und plastische Bemessung](/zh/webimage/002829/2449167/11.jpg?mw=512&hash=3cf59b02a2883df92f903cd05cfcef162d84e31c)
- 通过单元、截面、圆弧和点单元创建截面
- 可扩展数据库,包括材料特性、屈服强度和极限应力
- 开口、闭口或非连接截面的截面属性
- 由不同材料组成的截面的有效属性
- 确定角焊缝的焊缝应力
- 应力分析,包括一次和二次扭矩
- 检查 C/T 比值
- 有效截面按照
- EN 1993-1-5(包括按照 4.5 节设置纵向加劲板屈曲计算)
-
EN 1993-1-3
-
EN 1999-1-1
-
DIN 18800-2
- 截面分类按照
-
EN 1993-1-1
-
EN 1999-1-1
-
- 用于导入和导出表格的 MS Excel 接口
- 打印报告
