Le sezioni trasversali generali a parete sottile hanno spesso geometrie asimmetriche. Gli assi principali di queste sezioni trasversali non sono quindi paralleli agli assi Y e Z allineati orizzontalmente e verticalmente. La funzione "Trasforma gli assi principali in modo che Iu (asse maggiore) sia sempre maggiore di Iv (asse minore)" consente di determinare la posizione degli assi principali in modo che corrisponda all'input.

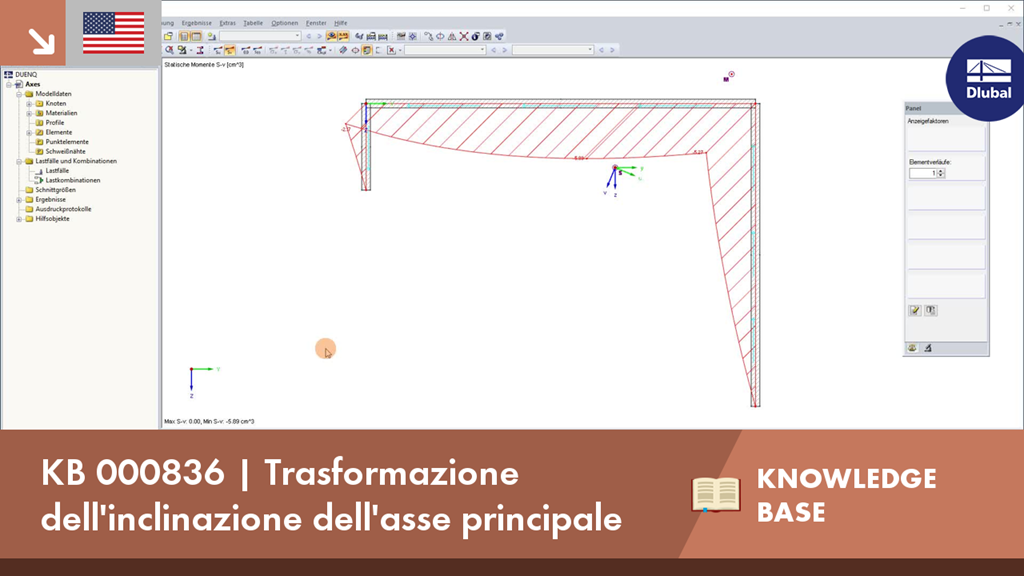

KB 000836 | Trasformazione dell'inclinazione dell'asse principale
SHAPE-THIN determina la sezione trasversale efficace dei profili piegati a freddo secondo EN 1993-1-3 e EN 1993-1-3. Inoltre, è anche possibile verificare le condizioni geometriche per l'applicabilità della norma specificata nella EN 1993-1, sezione 5.2.
Gli effetti dell'instabilità locale sono considerati secondo il metodo delle larghezze ridotte e la possibile instabilità degli irrigidimenti è considerata per le sezioni irrigidite secondo EN 1993-1-3, Sezione 5.5.
Come opzione, è possibile eseguire un calcolo iterativo per ottimizzare la sezione efficace.
Le sezioni efficaci possono essere visualizzate graficamente.
Scopri di più sulla verifica di sezioni piegate a freddo con SHAPE‑THIN e RF-/STEEL Cold-Formed Sections nell'articolo tecnico 'Verifica di sezioni a C in parete sottile piegate a freddo secondo EN 1993-1-3':
Progettazione di una sezione a C in parete sottile, piegata a freddo secondo EN 1993-1-3 Scopri di più su RF-STEEL Cold-Formed SectionsIn SHAPE-THIN 8, la sezione trasversale efficace di pannelli di ingobbamento può essere calcolata secondo EN 1993-1-5, Cl. 4.5.
La tensione critica di instabilità è calcolata secondo EN 1993-1-5, Appendice A.1 per pannelli instabili con almeno 3 irrigidimenti longitudinali, o secondo EN 1993-1-5, Appendice A.2 per pannelli instabili con uno o due irrigidimenti nella zona di compressione. Viene eseguita anche la verifica per la sicurezza all'instabilità torsionale.
Il database dei materiali in RFEM, RSTAB e SHAPE-THIN contiene acciai secondo la norma australiana AS/NZS 4600:2005.
- Modellazione della sezione trasversale tramite elementi, sezioni, archi ed elementi puntuali
- Libreria delle proprietà dei materiali ampliabile, tensioni di snervamento e tensioni limite
- Proprietà di profili in parete sottile aperti, chiusi o non collegati
- Caratteristiche efficaci di sezioni trasversali costituite da materiali diversi
- Determinazione delle tensioni delle saldature a cordone d’angolo
- Analisi delle tensioni inclusa la torsione primaria e secondaria
- Verifica dei rapporti c/t
- Sezioni trasversali efficaci conformi alle seguenti normative
- EN 1993-1-5 (compresi i pannelli di instabilità irrigiditi secondo la Sezione 4.5)
- EN 1993-1-3
- EN 1999-1-1
- DIN 18800-2
- Classificazione secondo
- EN 1993-1-1
- EN 1999-1-1
- Interfaccia con MS Excel per importazione ed esportazione di tabelle
- relazione di calcolo
