За проектирование фасада башен и их шпилей отвечала немецкая фирма Werner Sobek Stuttgart, заказчик компании Dlubal Software.
Расчет фасада и конструкции шпилей башен
Werner Sobek Stuttgart GmbH & Co. KG, Штутгарт, Германия
www.wernersobek.de
Модель конструкции в программе RFEM с отображением деформаций верхушки башни (© Werner Sobek Stuttgart)
Расчет фасада и конструкции шпилей башен
Werner Sobek Stuttgart GmbH & Co. KG, Штутгарт, Германия
www.wernersobek.de
Модель конструкции в программе RFEM с отображением деформаций верхушки башни (© Werner Sobek Stuttgart)
Субмодели
Модель, используемая в

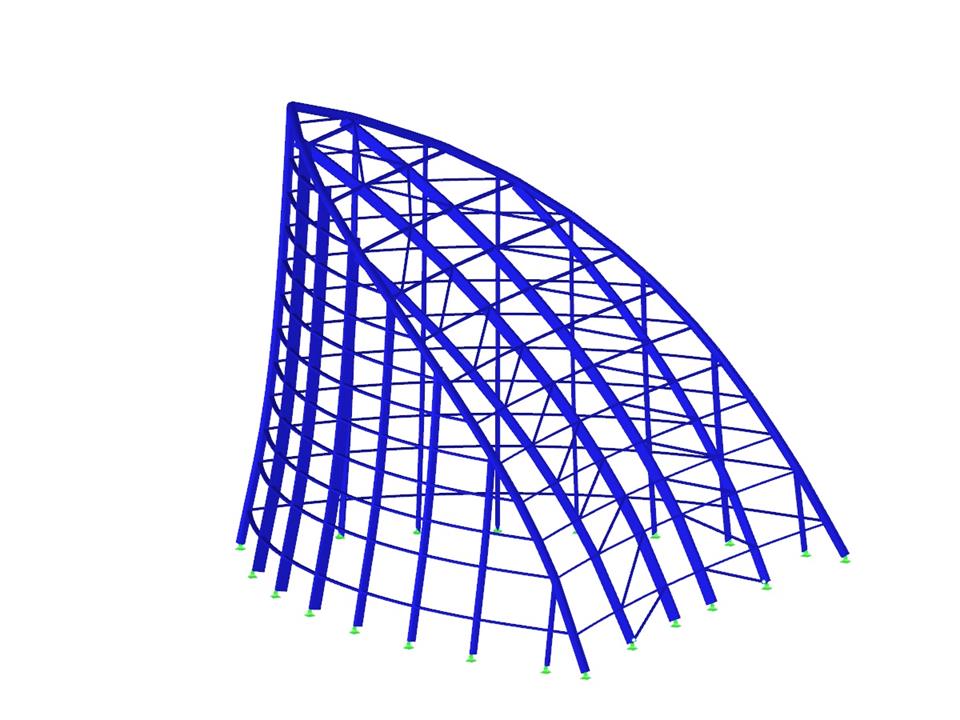

Несущая конструкция шпилей
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 772 |
Количество линий | 1008 |
Количество стержней | 981 |
Количество загружений | 15 |
Количество сочетаний нагрузок | 68 |
Количество расчетных сочетаний | 10 |
Общий вес | 376,615 t |
Размеры (метрические) | 34,782 x 32,992 x 29,255 m |
Размеры (имперские) | 114.11 x 108.24 x 95.98 feet |
Версия программы | 5.01.00 |
