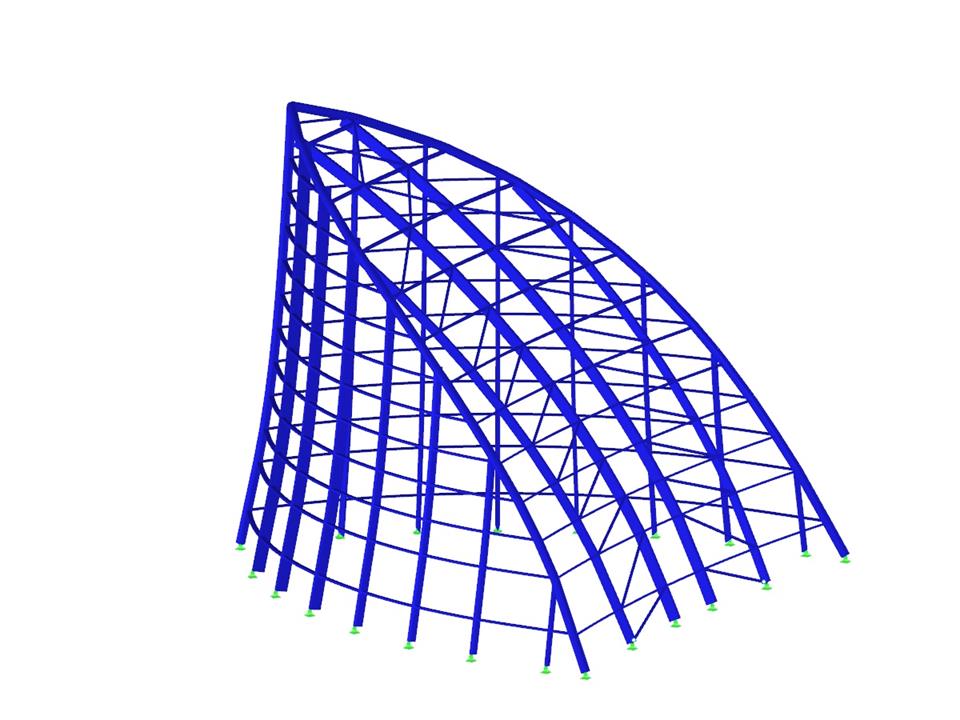

La struttura portante delle guglie della torre dimostra l'uso preciso dell'acciaio nella costruzione delle guglie montate. Werner Sobek Stuttgart ha realizzato la costruzione della facciata e della struttura portante delle guglie. Il modello mostra un'immagine di deformazione in RFEM e mette in risalto l'acciaio e la costruzione in vetro complessi. Inoltre, vengono fatti riferimenti all'Azerbaigian e a soluzioni edilizie innovative. (© Werner Sobek Stuttgart)
Sottomodelli
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Struttura portante punta della torre
Non è possibile scaricare
Progetto cliente / Solo visualizzazione
| Numero di nodi | 772 |
| Numero di linee | 1008 |
| Numero di aste | 981 |
| Numero di casi di carico | 15 |
| Nr. di combinazioni di carico | 68 |
| Nr. di combinazioni di risultati | 10 |
| Peso totale | 376,615 t |
| Dimensioni (metriche) | 34.782 x 32.992 x 29.255 m |
| Dimensioni (imperiali) | 114.11 x 108.24 x 95.98 feet |
