Поскольку рынок геотермальной энергии постоянно расширяется, решила компания BAUER Maschinen GmbH разработать новую установку глубокого бурения. Ее проектированием и расчетом затем занялась фирма Ing.-Büro H.‑U. Möller из немецкого города Минден, которая является заказчиком компании Dlubal Software. Данная установка используется в месторождениях геотермальной энергии, нефти или газа для бурения скважин глубиной до 7000 м.
Кроме того, с помощью современной технологии бурения она способна расширить также существующие скважины. Данная буровая установка ныне производится лишь в Германии, но продается по всему миру.
Ing.- Büro H.-U. Möller, Минден
www.hum-minden.de

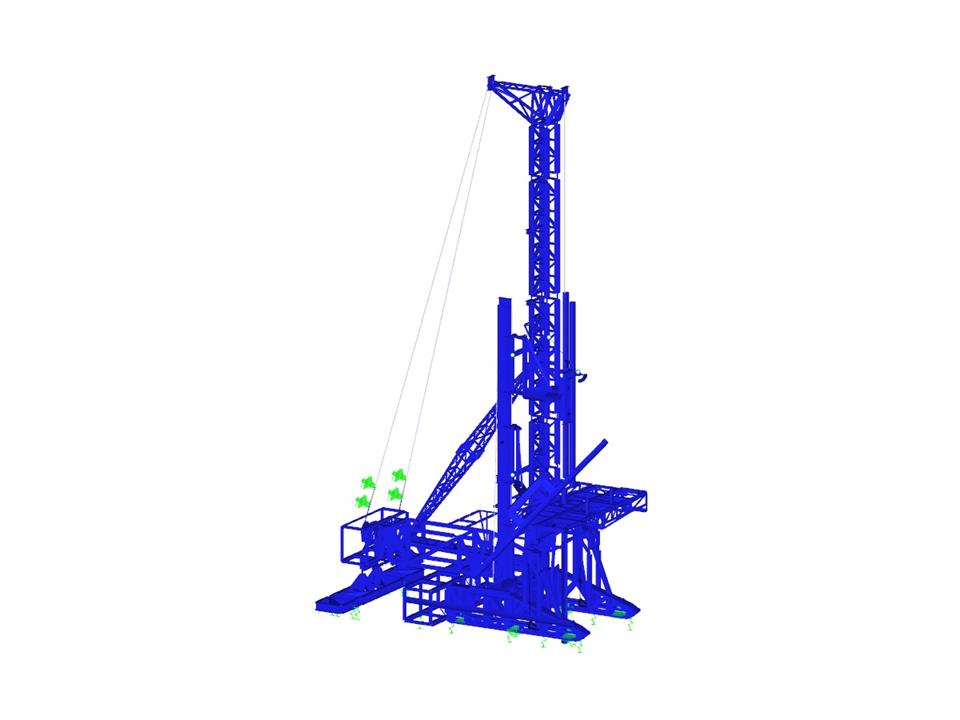

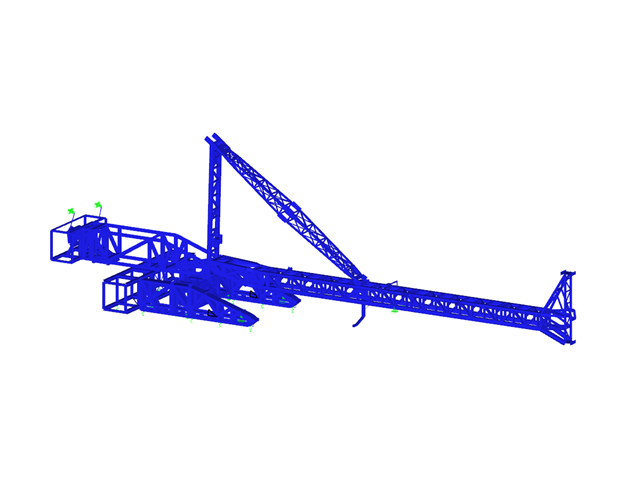

Недеформированная и деформированная модель установки глубокого бурения в программе RSTAB (© IB H.-U. Möller)
Кроме того, с помощью современной технологии бурения она способна расширить также существующие скважины. Данная буровая установка ныне производится лишь в Германии, но продается по всему миру.
Ing.- Büro H.-U. Möller, Минден
www.hum-minden.de
Недеформированная и деформированная модель установки глубокого бурения в программе RSTAB (© IB H.-U. Möller)
Строительство установки для бурения глубоких скважин
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 1137 |
| Количество стержней | 2052 |
| Количество загружений | 28 |
| Количество сочетаний нагрузок | 110 |
| Количество расчетных сочетаний | 2 |
| Размеры (метрические) | 22,819 x 15,235 x 41,680 m |
| Размеры (имперские) | 74.87 x 49.98 x 136.75 feet |
| Версия программы | 8.04.00 |
Длина: 01:40:19 min
Функции продукта
Длина: 00:01:05 min
Длина: 00:52:00 min
Длина: 01:02:39 min
Длина: 01:10:42 min
Длина: 00:01:00 min
Длина: 00:00:55 min
www.hum-minden.de_LI.jpg?mw=350&hash=41191ecead6736f19078c28fb58b9835c31cd633)
Коэффициент модальной релевантности является результатом линейного анализа устойчивости и качественно описывает степень участия отдельных стержней в конкретной собственной моде.
Чтобы иметь возможность оценить влияние явления местной устойчивости гибких конструктивных элементов, RFEM 6 и RSTAB 9 предлагают возможность выполнить линейный расчёт критических нагрузок на уровне сечения. Статья посвящена основам расчёта и интерпретации результатов.
Для проверки устойчивости стержней с помощью метода эквивалентных стержней необходимо определить эффективную длину потери устойчивости или длину потери устойчивости при боковом кручении, чтобы определить критическую нагрузку для разрушения устойчивости. В этой статье представлена специфичная для программы RFEM 6 функция, с помощью которой вы можете назначить эксцентриситет узловым опорам и, таким образом, повлиять на определение критического изгибающего момента, учитываемого при расчете устойчивости.
Метод CSA S16:19 «Влияния устойчивости в упругом расчёте», приведенный в приложении O.2 является альтернативой упрощённому методу расчёта на устойчивость в пункте 8.4.3. В этой статье будут описаны требования приложения O.2 и применение в RFEM 6.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
В случае несовершенства «Группа случаев несовершенств» можно ввести несколько случаев геометрического несовершенства. Это позволяет выполнять расчёты GMNIA, в которых необходимо наложить несколько геометрических несовершенств.
K пояснительному видео
По сравнению с дополнительными модулями RF-STABILITY (RFEM 5) и RSBUCK (RSTAB 8) в аддон Устойчивость конструкции для RFEM 6 / RSTAB 9 добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
- Расчет моделей, состоящих из стержней, оболочек и тел
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM/RSTAB
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
Как можно в программе RWIND Simulation учесть реальную геометрию сечения элементов стержня?
Как можно при отображении буронабивных свай для расчета упругих оснований стержней в программе ввести значения поверхностного трения и сопротивления концов сваи?
Можно ли в RSECTION 1 выполнить расчёт на устойчивость по норме EN 1999-1-1?
Можно ли в RSECTION 1 выполнить расчёт на устойчивость по норме EN 1993-1-1?
Можно ли использовать общий метод согласно EN 1993‑1‑1, 6.3.4 для расчёта конструктивных элементов с асимметричным ечением в аддоне Расчёт стальных конструкций для RFEM 6 или RSTAB 9?
В аддоне Расчёт стальных конструкций я установил граничные условия так, чтобы полка двутавровой балки была закреплена от горизонтального перемещения. Затем я рассчитал коэффициенты критической нагрузки с помощью аддона Устойчивость конструкции, но это не повлияло на значение коэффициента критической нагрузки. В чём причина?
