Ze względu na ciągły rozwój rynku energii geotermalnej, BAUER Maschinen GmbH, niemiecka firma specjalizująca się w obszarze specjalistycznych prac fundamentowych, opracowała nową wieżę wiertniczą do głębokich odwiertów. Niemiecki klient firmy Dlubal - Ing.-Büro H.-U. Möller był odpowiedzialny za analizę statyczno-wytrzymałościową projektu. System ten jest używany do wykonywania odwiertów aż do głębokości 7 000 m na obszarach występowania energii geotermalnej, gazu lub oleju.
Dodatkowo istnieje możliwość pogłębiania istniejących odwiertów przy użyciu nowoczesnej technologii. Urządzenie do wykonywania odwiertów jest produkowane w Niemczech i sprzedawane na całym świecie.
Ing.- Büro H.-U. Möller, Minden
www.hum-minden.de

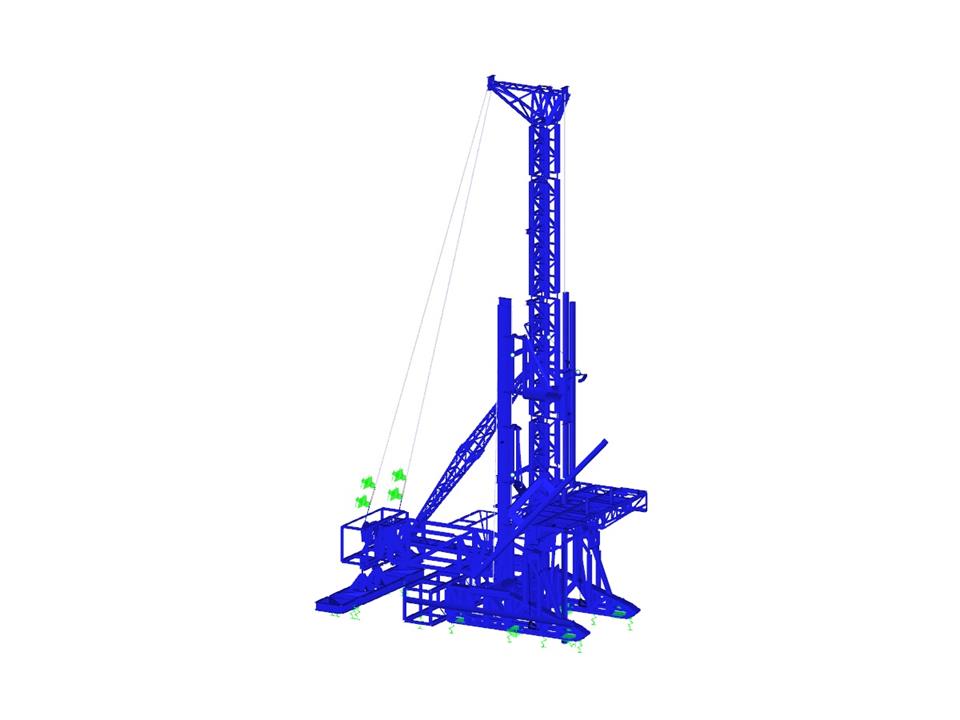

Model wieży wiertniczej z odkształceniami i bez odkształceń w RSTAB (© IB H.-U. Möller)
Dodatkowo istnieje możliwość pogłębiania istniejących odwiertów przy użyciu nowoczesnej technologii. Urządzenie do wykonywania odwiertów jest produkowane w Niemczech i sprzedawane na całym świecie.
Ing.- Büro H.-U. Möller, Minden
www.hum-minden.de
Model wieży wiertniczej z odkształceniami i bez odkształceń w RSTAB (© IB H.-U. Möller)
Podmodele
Platforma do wiercenia głębokiego
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 1137 |
| Liczba prętów | 2052 |
| Ilość przypadków obciążenia | 28 |
| Ilość KO | 110 |
| Liczba kombinacji wyników | 2 |
| Wymiary (metryczne) | 22,819 x 15,235 x 41,680 m |
| Wymiary (imperialne) | 74.87 x 49.98 x 136.75 feet |
| Wersja programu | 8.04.00 |
Długość: 00:00:22 min
Długość: 01:40:19 min
Funkcja produktu
Długość: 00:01:05 min
Długość: 00:52:00 min
Wydarzenie
Długość: 01:02:39 min
Wydarzenie
Długość: 01:10:42 min
Długość: 00:01:00 min
Długość: 00:00:55 min
www.hum-minden.de_LI.jpg?mw=350&hash=41191ecead6736f19078c28fb58b9835c31cd633)
Modalny współczynnik istotności jest wynikiem analizy stateczności liniowej i opisuje jakościowo stopień udziału poszczególnych prętów w określonym kształcie drgań.
Aby umożliwić ocenę wpływu lokalnych zjawisk stateczności smukłych elementów, w programach RFEM 6 i RSTAB 9 można przeprowadzić liniową analizę obciążenia krytycznego na poziomie przekroju. Poniższy artykuł poświęcony jest podstawom obliczeń i interpretacji wyników.
W przypadku weryfikacji stateczności prętów metodą prętów zastępczych konieczne jest zdefiniowanie długości zwichrzeniowej lub zwichrzeniowej w celu określenia obciążenia krytycznego dla zniszczenia stateczności. W tym artykule przedstawiono funkcję specyficzną dla programu RFEM 6, za pomocą której można przypisać mimośród do podpór węzłowych, a tym samym wpłynąć na określenie krytycznego momentu zginającego uwzględnianego w analizie stateczności.
Metoda CSA S16:19 Skutki stateczności w analizie sprężystej w Załączniku O.2 stanowi alternatywę dla metody Uproszczonej analizy stateczności z punktu 8.4.3. W tym artykule zostaną opisane wymagania załącznika O.2 i zastosowania w RFEM 6.
Stosując modalny współczynnik istotności (MRF) można ocenić, w jakim stopniu poszczególne elementy konstrukcyjne przyczyniają się do powstania rzeczywistego kształtu wyboczenia. Obliczenia opierają się na energii względnego odkształcenia sprężystego każdego pojedynczego pręta.
Dzięki MRF można rozróżnić lokalne i globalne kształty wyboczenia. Jeżeli kilka prętów ma znaczny MRF (np. > 20%), bardzo prawdopodobna jest niestateczność całej konstrukcji lub jej części. Jeżeli jednak suma wszystkich MRF dla kształtu drgań wynosi około 100%, należy spodziewać się lokalnego problemu ze statecznością (np. wyboczenia pojedynczego pręta).
Ponadto MRF może być wykorzystany do określenia obciążeń krytycznych i równoważnych długości wyboczeniowych poszczególnych prętów (np. do analizy stateczności). Kształty wyboczenia, dla których dany pręt ma małe wartości MRF (np. <20%), mogą zostać w tym kontekście pominięte.
MRF jest wyświetlany według kształtów wyboczenia w tabeli wyników w sekcji Analiza stateczności --> Wyniki według prętów --> Długości efektywne i obciążenia krytyczne.
W przypadku imperfekcji "Grupa przypadków imperfekcji" można wprowadzić kilka przypadków imperfekcji geometrycznych. Umożliwia to przeprowadzanie analiz GMNIA, w których konieczne jest nałożenie kilku imperfekcji geometrycznych.
Przejdź do filmu
W porównaniu z modułami dodatkowymi RF-STABILITY (RFEM 5) i RSBUCK (RSTAB 8) do rozszerzenia Stateczność konstrukcji dla programu RFEM 6/RSTAB 9 dodano następujące nowe funkcje:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Obliczanie modeli składających się z elementów prętowych, powłokowych i bryłowych
- Nieliniowa analiza stateczności
- Możliwość uwzględniania sił osiowych od wstępnego sprężenia
- Cztery dostępne solvery do rozwiązywania równań dla efektywnego obliczania różnych modeli konstrukcyjnych
- Opcjonalne uwzględnianie zmian w sztywności w programie RFEM/RSTAB
- Wyszukiwanie postaci wyboczeniowych o krytycznym mnożniku obciążenia większym niż zadany przez użytkownika (metoda "przesunięcia")
- Możliwość określania wektorów własnych dla modeli niestatecznych (w celu zidentyfikowania przyczyny niestateczności)
- Wizualizacja postaci niestateczności
- Podstawa określania imperfekcji
