随着地热能源市场的不断扩大,德国BAUER Maschinen GmbH公司开发了新的深钻机,Dlubal的客户是Ing.-BüroH.-U。建筑师Möller负责结构的设计分析。 该系统所使用的钻孔工具在地热能,石油或天然气领域的钻探深度达到22,965 m。
此外,可以扩展使用现代钻探技术的现有钻探。 该钻机是在德国建造,并在全球范围内销售。
Ing。-BüroH.-U. Möller,Minden
www.hum-minden.de

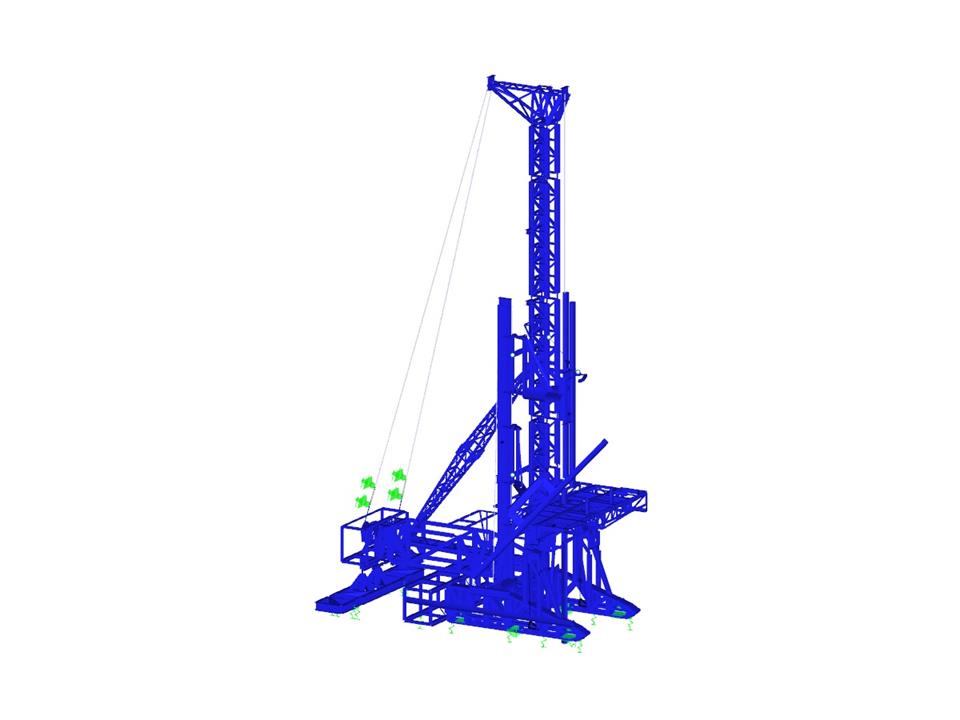

RSTAB中深层钻机的非变形和变形模型(©IB H.-U.Möller)
此外,可以扩展使用现代钻探技术的现有钻探。 该钻机是在德国建造,并在全球范围内销售。
Ing。-BüroH.-U. Möller,Minden
www.hum-minden.de
RSTAB中深层钻机的非变形和变形模型(©IB H.-U.Möller)
子模型
深钻机
无法下载
客户项目/只视图
节点数目: | 1137 |
杆件数目: | 2052 |
荷载工况数目 | 28 |
荷载组合数目 | 110 |
结果组合数目 | 2 |
翘曲区域尺寸 | 22.819 x 15.235 x 41.680 m |
软件版本 | 8.04.00 |
