Alla luce dello sviluppo del mercato dell'energia geotermica, BAUER Maschinen GmbH, una società tedesca impegnata nel campo dell'ingegneria delle fondazioni, ha sviluppato un nuovo tipo di perforatrice. Möller, cliente di Dlubal Software, da Minden, Germania. Il sistema è utilizzato per eseguire perforazioni che raggiungono la profondità di 7000 m nell'area dell'energia geotermica, olio o gas.
Inoltre, è possibile ingrandire fori esistenti utilizzando la moderna tecnologia di perforazione. Il dispositivo di scavo è costruito in Germania e distribuito in tutto il mondo.
Ing.- Büro H.-U. Möller, Minden
www.hum-minden.de

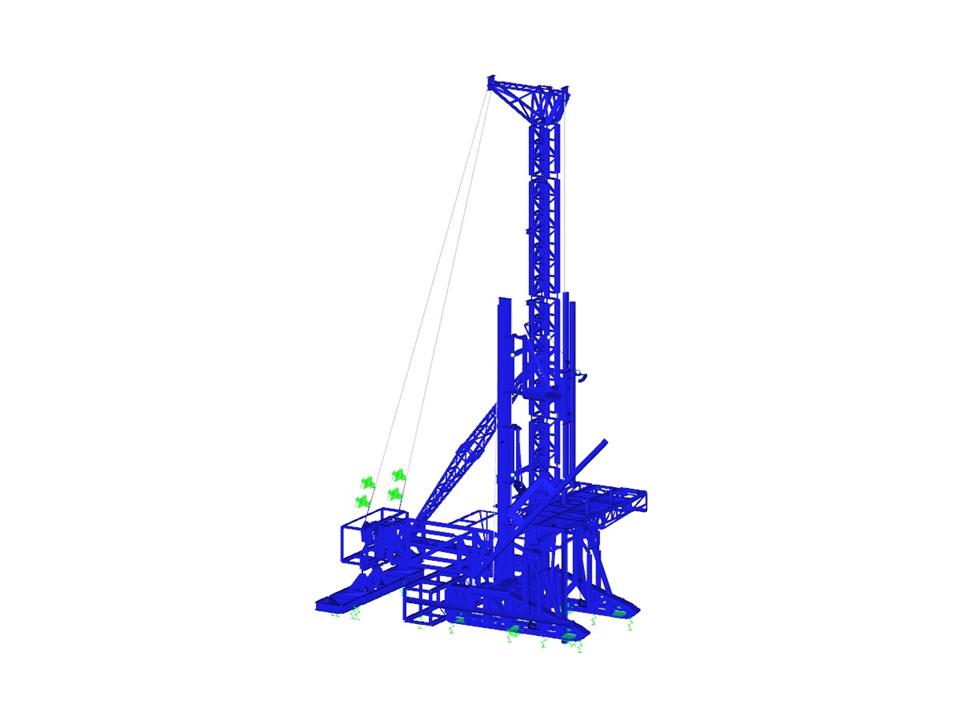

Il modello non deformato e deformato della perforatrice in RSTAB (© IB H.-U. Möller)
Inoltre, è possibile ingrandire fori esistenti utilizzando la moderna tecnologia di perforazione. Il dispositivo di scavo è costruito in Germania e distribuito in tutto il mondo.
Ing.- Büro H.-U. Möller, Minden
www.hum-minden.de
Il modello non deformato e deformato della perforatrice in RSTAB (© IB H.-U. Möller)
Sottomodelli
Impianto di perforazione profonda
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 1137 |
| Numero di aste | 2052 |
| Numero di casi di carico | 28 |
| Nr. di combinazioni di carico | 110 |
| Nr. di combinazioni di risultati | 2 |
| Dimensioni (metriche) | 22.819 x 15.235 x 41.680 m |
| Dimensioni (imperiali) | 74.87 x 49.98 x 136.75 feet |
| Versione del programma | 8.04.00 |
Durata: 01:40:19 min
Durata: 00:53:08 min
Caratteristiche del prodotto
Durata: 00:01:05 min
Durata: 00:52:00 min
Durata: 01:02:39 min
Durata: 01:10:42 min
Durata: 00:01:00 min
www.hum-minden.de_LI.jpg?mw=350&hash=41191ecead6736f19078c28fb58b9835c31cd633)
Il coefficiente di rilevanza modale è il risultato dell'analisi di stabilità lineare e descrive qualitativamente il grado di partecipazione delle singole aste in uno specifico automodo.
Per essere in grado di valutare l'influenza dei fenomeni di stabilità locale dei componenti strutturali snelli, RFEM 6 ed RSTAB 9 offrono la possibilità di eseguire un'analisi del carico critico lineare a livello di sezione trasversale. Il seguente articolo spiega le basi del calcolo e l'interpretazione dei risultati.
Per la verifica di stabilità delle aste utilizzando il metodo dell'asta equivalente, è necessario definire le lunghezze di instabilità efficaci o flesso-torsionale al fine di determinare un carico critico per rottura per stabilità. In questo articolo viene presentata una funzione specifica di RFEM 6, mediante la quale è possibile assegnare un'eccentricità ai vincoli esterni del nodo e quindi influenzare la determinazione del momento flettente critico considerato nell'analisi di stabilità.
Il metodo CSA S16:19 Effetti di stabilità nell'analisi elastica nell'allegato O.2 è un'opzione alternativa al metodo di analisi di stabilità semplificato nella clausola 8.4.3. Questo articolo descriverà i requisiti dell'allegato O.2 e l'applicazione in RFEM 6.
Il coefficiente di rilevanza modale (MRF) può aiutarla a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di libera inflessione equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio,
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
Nel caso di imperfezione "Gruppo di casi di imperfezioni", è possibile inserire diversi casi di imperfezioni geometriche. Questo consente di eseguire delle analisi GMNIA in cui si devono sovrapporre diverse imperfezioni geometriche.
Vai al video esplicativo
Rispetto ai moduli aggiuntivi RF-STABILITY (RFEM 5) e RSBUCK (RSTAB 8), le seguenti nuove caratteristiche sono state aggiunte all'add-on Stabilità della struttura per RFEM 6/RSTAB 9:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Calcolo di modelli costituiti da aste, gusci ed elementi solidi
- Analisi di stabilità non-lineare
- Possibilità di considerare le forze assiali della precompressione iniziale
- Quattro solutori di equazione che facilitano il calcolo di numerose strutture
- Considerazione facoltativa delle variazioni di rigidezza in RFEM/RSTAB
- Determinazione del modo di stabilità maggiore del coefficiente di incremento del carico definito dall'utente (Shift method)
- Determinazione facoltativa delle forme modali di modelli instabili (per identificare la causa dell'instabilità)
- Visualizzazione delle deformate critiche
- Base per determinare l'imperfezione
