Da der Markt im Bereich der Geothermie immer mehr wächst, entwickelte die Firma BAUER Maschinen GmbH eine neue Tiefbohranlage, mit deren statischer Berechnung sie den Dlubal-Kunden Ing.-Büro H.‑U. Möller aus Minden beauftragte. Mit dieser Anlage sind Bohrungen bis zu einer Tiefe von 7000 m im Bereich der Geothermie, Öl oder Gas möglich.
Zudem können mit dieser modernen Bohrtechnik bestehende Bohrungen erweitert werden. Das Bohrgerät wurde in Deutschland gebaut und weltweit vertrieben.
Ing.- Büro H.-U. Möller, Minden
www.hum-minden.de

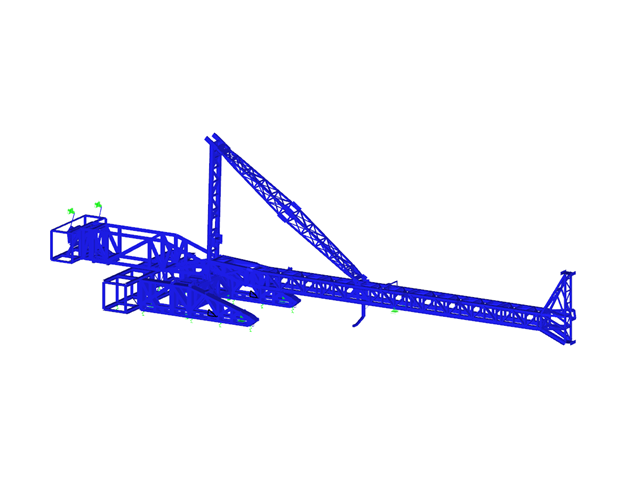

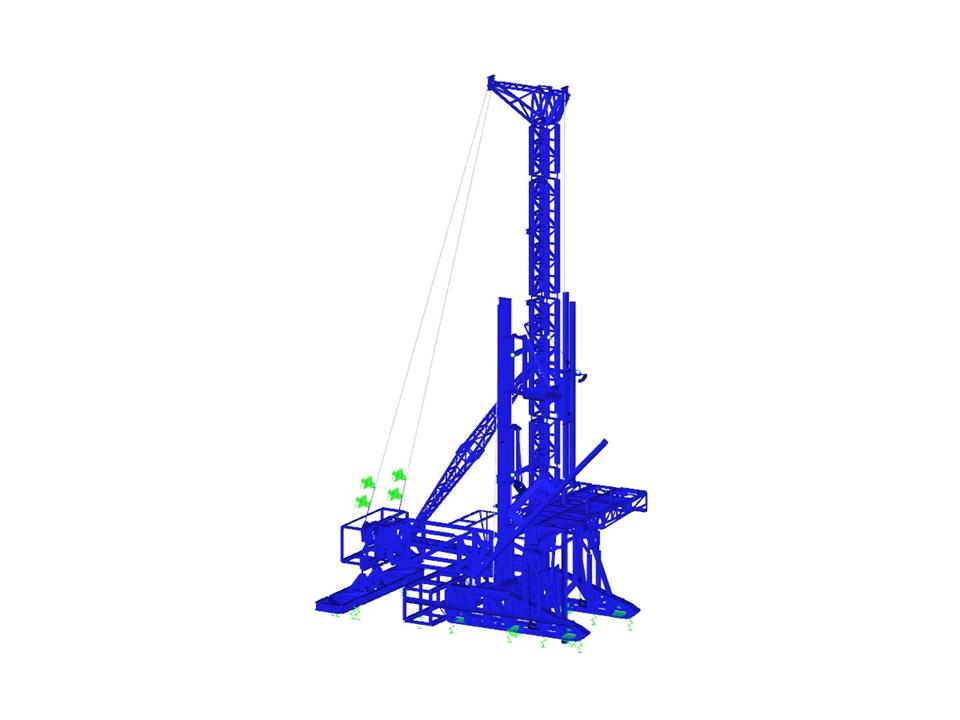

Verformtes und unverformtes Modell der Tiefbohranlage in RSTAB (© IB H.-U. Möller)
Tiefbohranlage
Anzahl Knoten | 1137 |
Anzahl Stäbe | 2052 |
Anzahl Lastfälle | 28 |
Anzahl Lastkombinationen | 110 |
Anzahl Ergebniskombinationen | 2 |
Abmessungen (metrisch) | 22.819 x 15.235 x 41.680 m |
Abmessungen (imperial) | 74.87 x 49.98 x 136.75 feet |
Programmversion | 8.04.00 |
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
Im Imperfektionsfall "Gruppe der Imperfektionsfälle" können Sie mehrere geometrische Imperfektionsfälle erfassen. Somit haben Sie die Möglichkeit, GMNIA-Analysen durchzuführen, bei denen mehrere geometrische Imperfektionen überlagert werden müssen.
Zum ErklärvideoIm Vergleich zu den Zusatzmodulen RF-STABIL (RFEM 5) und RSKNICK (RSTAB 8) sind im Add-On Strukturstabilität für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Berechnung von Modellen aus Stab-, Schalen- und Volumenelementen
- Nichtlineare Stabilitätsanalyse
- Wahlweise Berücksichtigung von Normalkräften aus Anfangsvorspannung
- Vier Gleichungslöser für effektive Berechnung verschiedenster Modelle
- Optionale Berücksichtigung der Steifigkeitsänderungen von RFEM/RSTAB
- Ermittlung der Stabilitätsfigur ab benutzerdefiniertem Laststeigerungsfaktor (Shift-Methode)
- Optionale Ermittlung der Eigenform von instabilen Modellen (um Ursache der Instabilität zu erkennen)
- Visualisierung der Stabilitätsfigur
- Grundlage für die Ermittlung der Imperfektion
