Я хочу экспортировать результаты расчёта арматуры (As,-z, As,+z, asw,V) балки из моего файла RFEM 5 и импортировать их в AutoCAD. В диалоге «Экспорт» → «DXF» я могу считывать только геометрию. Есть ли такая возможность экспорта ?
К сожалению, в настоящее время нет возможности экспортировать арматуру, определённую в дополнительном модуле "RF‑CONCRETE Members", в CAD-формат.

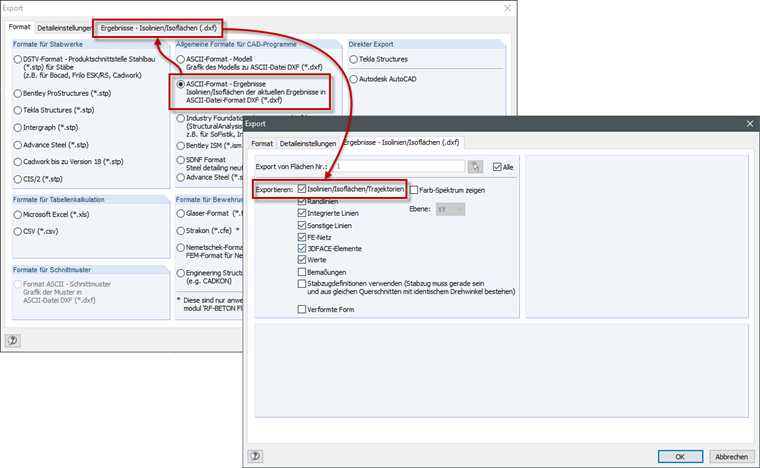

В RFEM 5 можно экспортировать в DXF только результаты расчёта "RF‑CONCRETE Surfaces".
