RF-/STEEL EC3 | Характеристики

  • Импорт материалов, сечений и внутренних сил из программы RFEM/RSTAB
  • Расчет тонкостенных сечений по норме EN 1993‑1‑1:2005 и EN 1993‑1‑5:2006
  • Автоматическая классификация сечений по норме EN 1993-1-1:2005, AC:2009, п. 5.5.2 и EN 1993-1-5:2006, п. 4.4 (сечение класса 4) с возможностью определения полезной ширины для напряжений, не достигающих fy, согласно Приложению E
  • Интеграция параметров для следующих Национальных приложений:
  • ДЕ | Флаг DIN EN 1993-1-1/NA:2015-08 (Германия)
  • Австрия | Флаг ÖNORM B 1993-1-1:2007-02 (Австрия)
  • Флаг Бельгии NBN EN 1993-1-1/ANB:2010-12 (Бельгия)
  • Болгария | Флаг BDS EN 1993-1-1/NA:2008 (Болгария)
  • Флаг Дании DS/EN 1993-1-1 DK NA:2015 (Дания)
  • Флаг Финляндии SFS EN 1993-1-1/NA:2005 (Финляндия)
  • Флаг Франции NF EN 1993-1-1/NA:2007-05 (Франция)
  • Греческий флаг ELOT EN 1993-1-1 (Греция)
  • Флаг Италии UNI EN 1993-1-1/NA:2008 (Италия)
  • Флаг Литвы LST EN 1993-1-1/NA:2009-04 (Литва)
  • Флаг Люксембурга UNI EN 1993-1-1/NA:2011-02 (Италия)
  • Флаг Малайзии MS EN 1993-1-1/NA:2010 (Малайзия)
  • Флаг Нидерландов NEN EN 1993-1-1/NA:2011-12 (Нидерланды)
  • NS EN 1993-1-1/NA:2008-02 (Норвегия)
  • Флаг Польши PN EN 1993-1-1/NA:2006-06 (Польша)
  • Флаг Португалии NP EN 1993-1-1/NA:2010-03 (Португалия)
  • Флаг Румынии SR EN 1993-1-1/NB:2008-04 (Румыния)
  • Флаг Швеции SS EN 1993-1-1/NA:2011-04 (Швеция)
  • Флаг Сингапура SS EN 1993-1-1/NA:2010 (Сингапур)
  • Флаг Словакии STN EN 1993-1-1/NA:2007-12 (Словакия)
  • Словения Флаг SIST EN 1993-1-1/A101:2006-03 (Словения)
  • Флаг Испании UNE EN 1993-1-1/NA:2013-02 (Испания)
  • CS | Флаг CSN EN 1993-1-1/NA:2007-05 (Чехия)
  • EN-GB | Флаг BS EN 1993-1-1/NA:2008-12 (Великобритания)
  • Флаг Кипра CYS EN 1993-1-1/NA:2009-03 (Кипр)
  • В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
  • Автоматическое вычисление всех требуемых коэффициентов для расчетной величины прочности потери устойчивости при изгибе Nb,Rd
  • Автоматическое определение идеального упругого критического момента Mcr для каждого стержня или блоков стержней на каждом x-разрезе по методу собственных чисел или путем сравнения эпюр моментов. Требуется задать только боковые промежуточные опоры.
  • Расчет стержней с вутами, несимметричных профилей или блоков стержней по общему методу, описанному в норме EN 1993-1-1, п. 6.3.4
  • При применении общего метода по п. 6.3.4, можно дополнительно применить «Европейскую кривую потери устойчивости плоской формы изгиба» по Наумесу, Строгману, Унгерману, Седлачеку (Stahlbau 77 (2008), стр. 748‑761)
  • Возможность учета заделок с поворотом (профлисты и прогоны).
  • Дополнительный учет панелей сдвига (профлисты и связи)
  • Модульное расширение RF-/STEEL Warping Torsion (требуется дополнительная лицензия) позволяет выполнять расчет на устойчивость по методу второго порядка как расчет напряжений с учетом 7-ой степени свободы (депланация).
  • Расширение RF-/STEEL Plasticity (необходима дополнительная лицензия) для пластического расчета основных сечений по методу частичных внутренних сил (PIFM) и по симплекс-методу (вместе с расширением модуля RF‑/STEEL Warping Torsion можно выполнить также пластический расчет по методу второго порядка)
  • Расширение модуля RF-/STEEL Cold-Formed Sections (требуется дополнительная лицензия) для расчета предельных состояний по несущей способности и пригодности к эксплуатации холодногнутых стальных стержней по нормам EN 1993-1-3 и EN 1993-1-5
  • Расчет по ПС 1г: выбор основных или особых расчетных ситуаций для каждого загружения, сочетания нагрузок или расчетного сочетания.
  • Расчет по ПС 2-ой группы: выбор характерных, частых или квазипостоянных расчетных ситуаций для каждого загружения, сочетания нагрузок или расчетного сочетания
  • Расчет на растяжение с определяемыми площадями сечения нетто в начале и в конце стержня
  • Расчет швов сварных сечений
  • Дополнительный расчет пружины депланации для узловых опор на блоках стержней
  • Графика расчетных коэффициентов на сечении и в модели RFEM/RSTAB
  • Определение определяющих внутренних сил
  • Возможность фильтрации графических результатов в программе RFEM/RSTAB
  • Изображение расчетных коэффициентов и классов сечений в визуализированном виде
  • Цветовая шкала в окне результатов
  • Автоматическая оптимизация сечений
  • Перенос оптимизированных сечений в программу RFEM/RSTAB
  • Спецификация изделий и определение массы
  • Прямой экспорт данных в программу MS Excel
  • Протокол результатов, готовый к экспертной проверке
  • Возможность включения температурной кривой в протокол результатов
Bemessung von Stahlstäben nach EC 3
Bemessung von Stahlstäben nach EC 3 | Zusatzmodul RF-/STAHL EC3
  • Mia: ИИ помощник
  • Новейшие функции
Видеоролики
Модели для скачивания
Статьи из базы знаний
Активация дополнений в базовых данных
В нашей статье представлены основы применения аддона Депланация при кручении (7СтСв). Это дополнение интегрировано в основную программу и позволяет учитывать депланацию сечения при расчёте стержневых элементов. В сочетании с аддонами Устойчивость конструкции и Стальные конструкции можно выполнить расчет потери устойчивости плоской формы изгиба с внутренними силами по методу второго порядка с учетом несовершенств.
Инженерная модель анализа гибкого прогиба в строительном программном обеспечении.
В этой статье мы рассмотрим различные типы нарушений устойчивости, углубимся в их основные характеристики, причины и то, как они проявляются в различных конструктивных системах.
KB 001911 | Торсионный анализ по AISC DG 9 с добавкой 7 DOF
Согласно AISC Design Guide 9, раздел 4.1 [1], для открытых сечений, подверженных депланации, должны учитываться следующие напряжения кручения:
Предельное значение касательных напряжений при кручении для расчета сечений

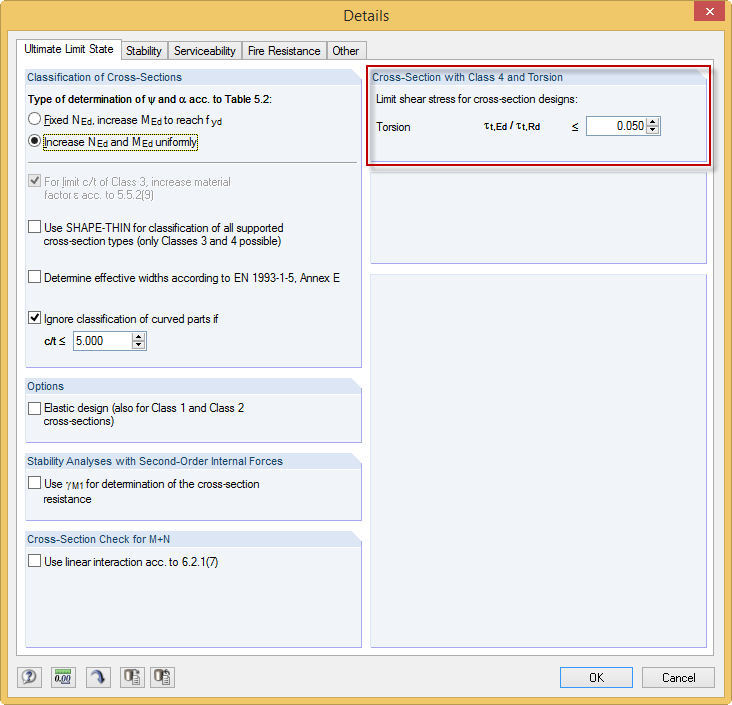

Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
