Пружина депланации и напряжение депланации

Как определить пружину депланации или напряжение депланации?

Ответ:

После активации Депланация при кручении в основных данных, можно задать пружины и ограничения депланации. Dazu sind im Dialogfenster "Stab bearbeiten", Register "Basis", Quersteifen zu aktivieren, siehe Bild 1.

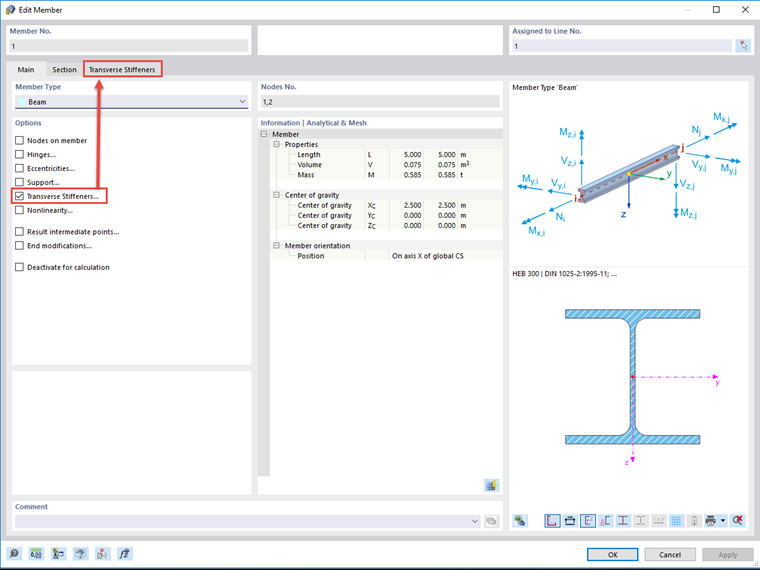

FAQ 005252 | Как определить напряжение при деформации?
1 Активация поперечных ребер жесткости

Im Register "Quersteifen" können mehrere Stabquersteifen angelegt werden und über die Schaltfläche "Neue Stabquersteife" die notwendigen Parameter definiert werden. Beim Steifentyp "Stirnplatte" wird die resultierende Wölbfeder in Abhängigkeit des Materials und der Abmessungen automatisch ermittelt, siehe Bild 2.

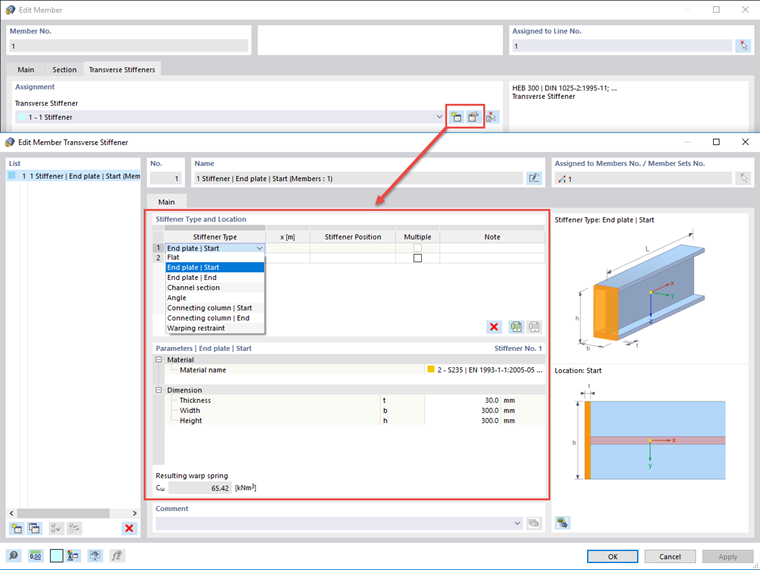

FAQ 005252 | Как определить пружину депланации или напряжение депланации?
2 Определение поперечного элемента жесткости

Neben weiteren Varianten können unter dem Steifentyp "Wölbfeder" auch eine starre Wölbeinspannung oder benutzerdefinierte Wölbfedersteifigkeit definiert werden.

Alternativ können Stabquersteifen auch über den Daten-Navigator oder die Menüleiste "Einfügen", "Typen für Stäbe", "Stabquersteifen" angelegt werden. In diesem Fall sind sie über die Pick-Funktion oben rechts im Dialogfenster "Neue Stabquersteife" den entsprechenden Stäben zuzuordnen.
