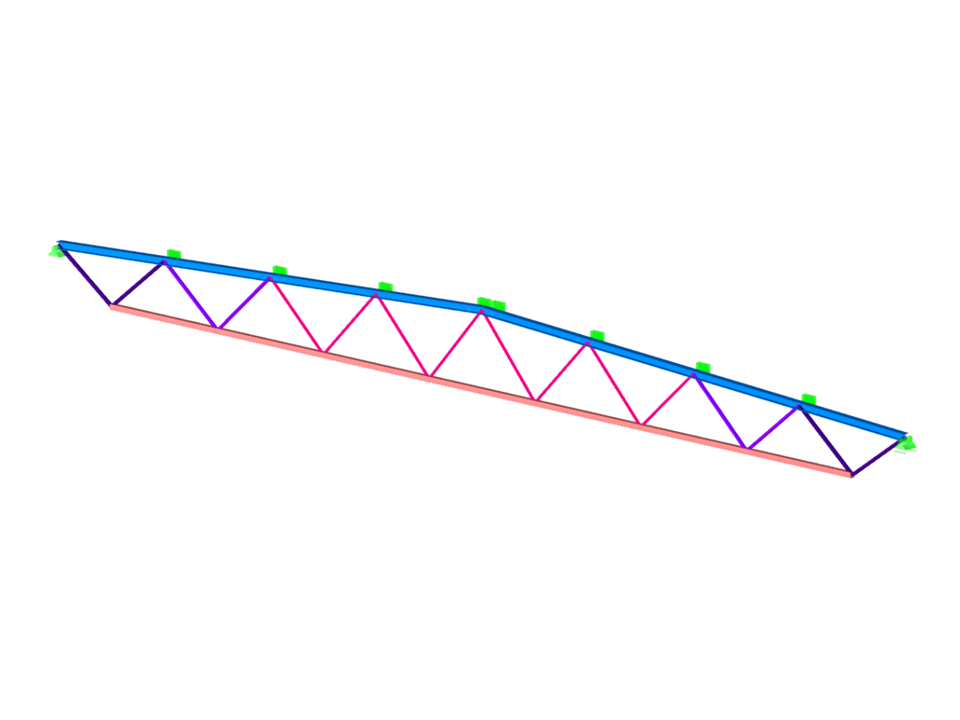

В данной технической статье речь пойдет о расчете конструктивных элементов и сечений сварной решетчатой фермы на предельное состояние по несущей способности. Далее будет в рамках статьи выполнен также расчет деформаций в предельном состоянии по пригодности к эксплуатации.
Сварная ферма
Количество узлов | 20 |
Количество линий | 36 |
Количество стержней | 34 |
Количество поверхностей | 0 |
Количество тел | 0 |
Количество загружений | 7 |
Количество сочетаний нагрузок | 16 |
Количество расчетных сочетаний | 2 |
Общий вес | 4,893 t |
Размеры (метрические) | 36,000 x 2,600 x 0,000 m |
Размеры (имперские) | 118.11 x 8.53 x 0 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
