技术文章说明了焊接桁架梁在承载能力极限状态下的构件和截面设计。此外,还分析了使用极限状态下的变形验算。该模型在屋顶结构中的桁架和梁方面提供了实际分析,并考虑了对稳定性验算的最新要求。
全部
本页有0条用户评论。
5 星 | ||
4 星 | ||
3 星 | ||
2 星 | ||
1 星 |

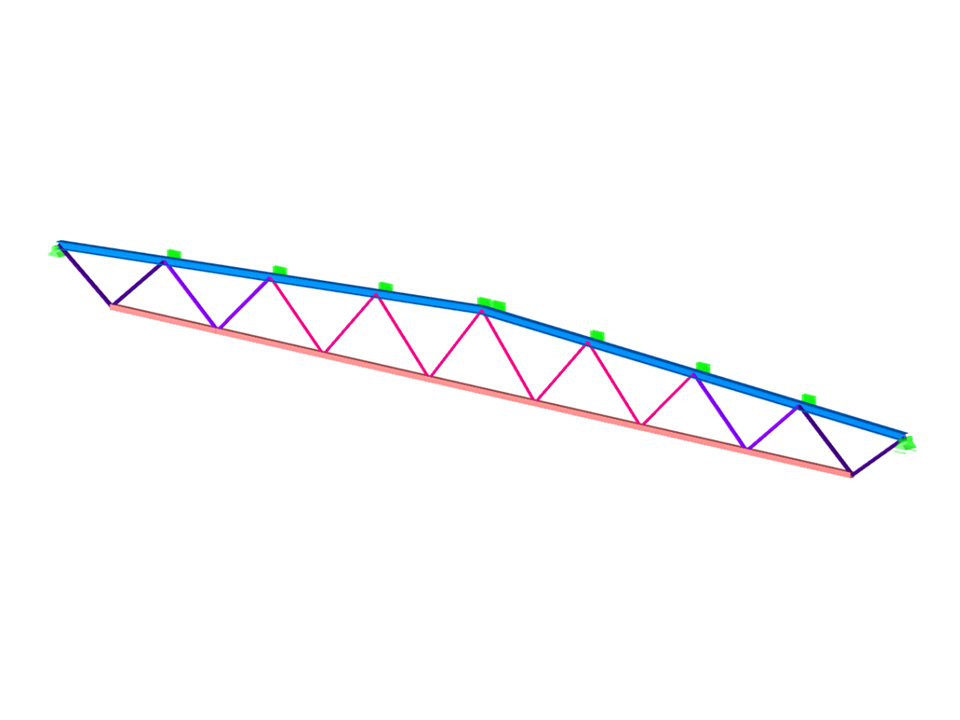

焊接桁架梁
节点数目: | 20 |
线的数目 | 36 |
杆件数目: | 34 |
荷载工况数目 | 7 |
荷载组合数目 | 16 |
结果组合数目 | 2 |
总重量 | 4,893 t |
翘曲区域尺寸 | 36.500 x 0.500 x 2.833 m |
软件版本 | 5.24.02 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
